7-10

L

E

Дозаправка хладагента [гр] на дополнительный 1м длины в соответствии с данными таблицы

*

  Проконтролируйте добавление требуемого количества допо лнительного хладагента. Невыполнение данного требования чревато

ухудшением качества функционирования.

Примечание:

   Количество предварительно заправленного хладагента в наружном блоке предназначено для трубопровода

длиной не более 7,5м.

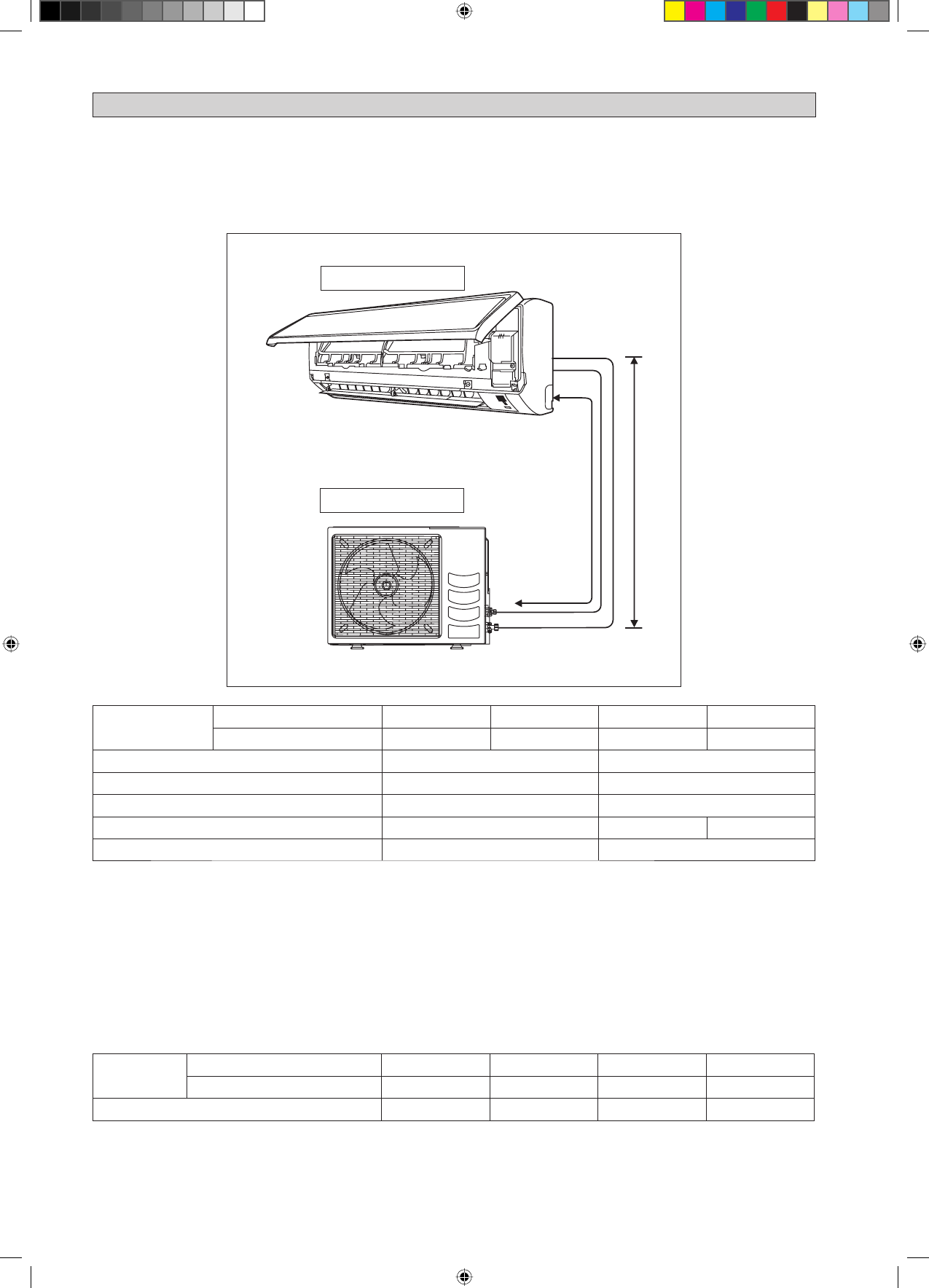

Наружный блок

Комнатного блок

Допустимая длина трубопровода

Если трубопровод слишком длинный, это скажется на производительности и надежности системы. При
возрастании количества колен увеличивается сопротивление хладагенту, что уменьшает охлаждающую
способность. В результате может выйти со строя компрессор. Следует всегда выбирать самые короткие
варианты прокладки и соблюдать представленные ниже рекомендации:

ПРОВЕДЕНИЕ ТРУБОПРОВОДОВ  ХЛАДАГЕНТА

Дополнительная Заправка

Хладагент заправлен заводом-изготовителем на внешнем модуле. Если длина трубопроводов меньше, чем 7,5м, то в дозаправке
после откачки воздуха нет необходимости. Если длина трубопровода превышает 7,5м, используйте значение дозаправки, указанное
в таблице.

Например:

FTXN25 и RXN25 с трубопроводом длиной 12м, длина дополнительного трубопровода – 4,5м. Таким образом,
Дополнительная Заправка = 4,5[м] x 20[г/м]
 =

90,0[г]

Модель

Комнатный  (FTXN/FTK)

25

35

50

60

Наружный  (RXN/RK)

25

35

50

60

Mин. допустимая длина (L), м

3

3

Maкс. допустимая длина (L), м

20

30

Максимальная допустимое поднятие (E), м

10

10

Размер Трубы Для Газа, мм / (дюймах)

9,52 (3/8")

12,70 (1/2")

15,88 (5/8")

Размер Трубы Для Жидкости, мм / (дюймах)

6,35 (1/4")

6,35 (1/4")

Модель

Комнатный (FTXN/FTK)

25

35

50

60

Наружный (RXN/RK)

25

35

50

60

Дополнительная заправка [г/м]

20

20

20

20
