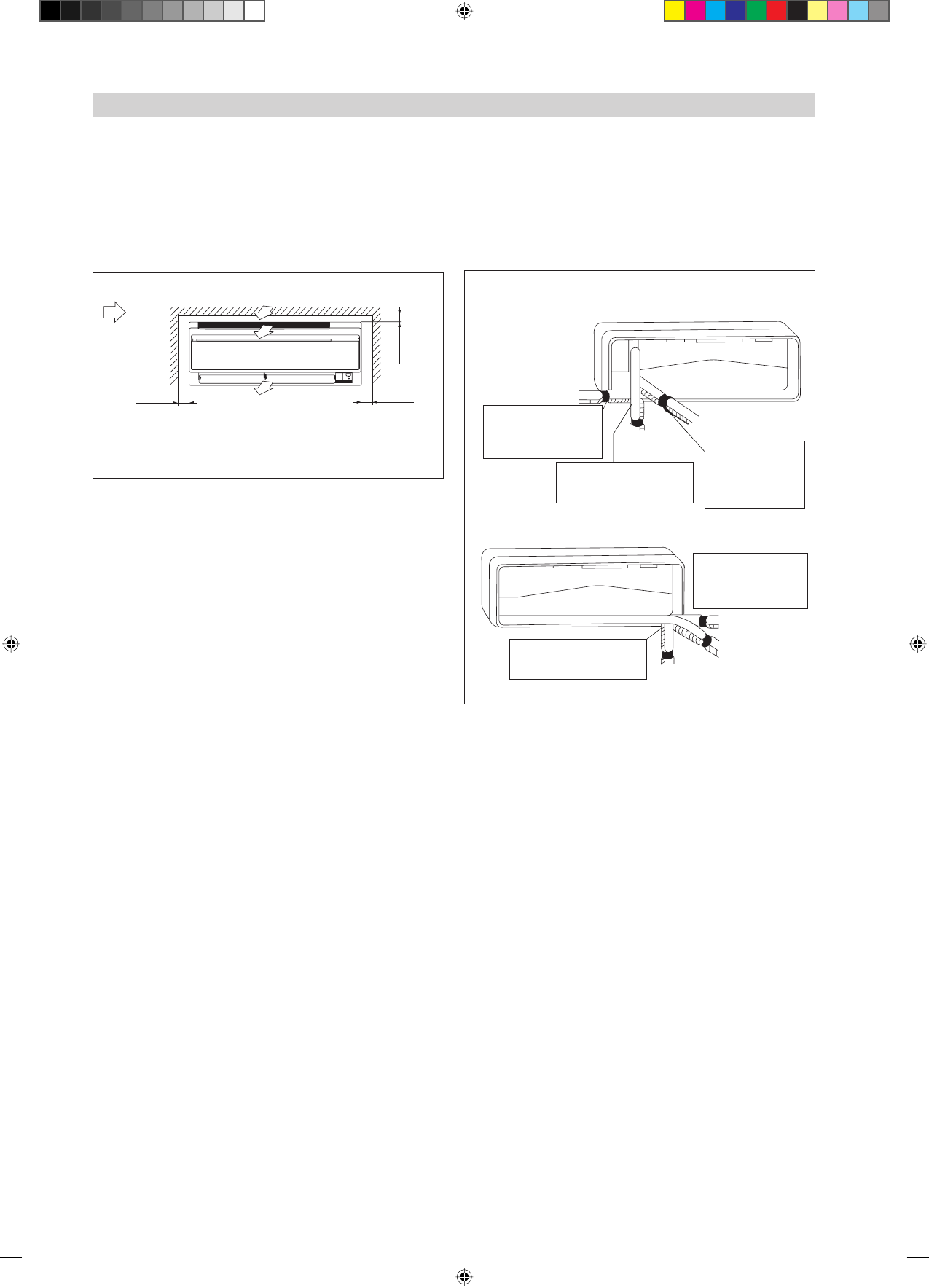

Innengeräte sind so zu installieren, daß keine Interferenz
zwischen dem Kühlluftaustritt und der zurückgeführten
Luft besteht. Bei der Installation bitte die in der Zeichnung
angegebenen Abstände beachten. Ein Innenmontage-Gerät
darf nicht unter direkter Sonneneinstrahlung montiert werden.
Die Montageposition ist anhand der Rohrleitung und der
Drainage im gegebenen Abstand zu Türen oder Fenstern zu
gewährleisten.

min. 50
(Platz für
Wartung)

Luftstrom
(Im Haus)

Die Kühlmittelleitung kann auf verschiedene Weise an
das Gerät angeschlossen werden (links oder rechts an
der Rückseite des Gerätes). Die Rohre vorsichtig auf die
entsprechenden Lochpositionen biegen. Halten Sie bei einem
Seiten- oder Bodenausgang den unteren Teil des Rohres fest
und bringen Sie ihn in die gewünschte Richtung. Sie können
den Kondensatschlauch mit Klebeband an den Rohren
fixieren.

Anschluss der Rohre seitlich rechts, hinten rechts
oder unten rechts

min. 50
(Platz für
Wartung)

min. 30

(Platz für Leistung)

Erforderlicher Platz

Verrohrung rechts
hinten

Alle Dimensionen sind in mm

Verrohrung
rechts unten

Verrohrung rechts

Entfernen Sie die
Verrohrungsabdeckung
hier für Verrohrung an
der rechten Seite

Verrohrung links
hinten

Verrohrung links

Verrohrung links unten

Rohranschluss Seitlich links, Rückseite links oder
Unten links

INSTALLATION DES INNENGERÄTES

Entfernen Sie die
Verrohrungsabdeckung hier
für Verrohrung rechts unten

Binden Sie das
Kühlmittelrohr und
den Ablaßschlauch
mit Isolierband
zusammen.

Entfernen Sie die
Verrohrungsabdeckung
hier für Verrohrung an
der linken Seite

Entfernen Sie die
Verrohrungsabdeckung hier
für Verrohrung links unten

3-8
