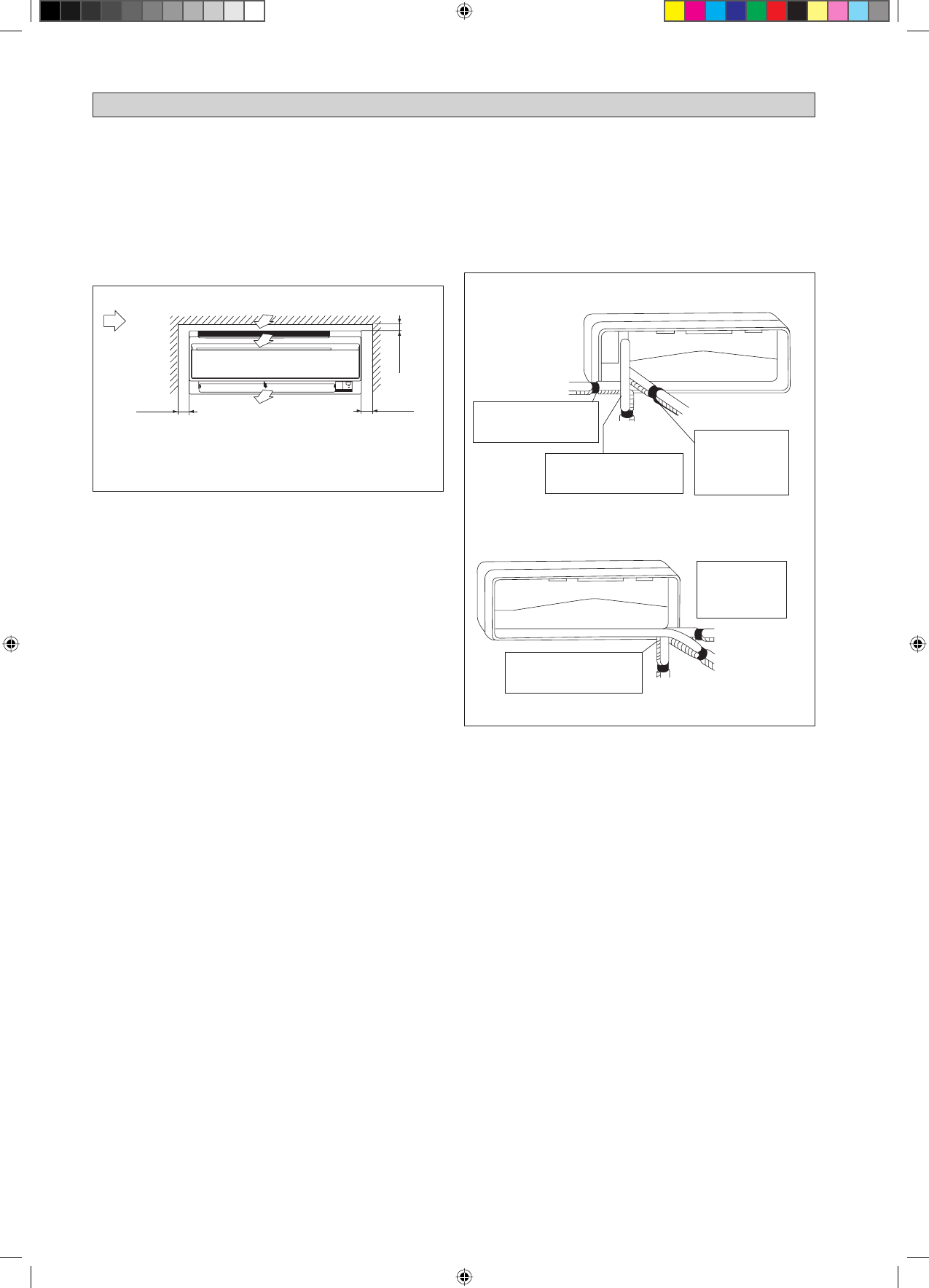

Installer l’unité intérieure de traitement d’air de façon à ce
qu’il n’y ait aucun obstacle sur la circulation de l’air (risque
de recyclage de l’air refroidi au refoulement de l’unité et
l’air à l’entrée). Veuillez respecter l’écartement d’installation
illustré sur le diagramme. Ne pas exposer l’unité intérieure à
l’influence directe de l’éclairage. L’emplacement de l’unité,
doit permettre une évacuation aisée des condensats, et
permettre une evacuation aisee des condensats, et doit être
suffisamment loin des portes.

mini 50
(Espace pour
entretien)

Flux d’air
(Intérieur)

La tuyauterie de réfrigérant peut être dirigée vers l’appareil
de plusieurs façons (sur la gauche ou la droite, depuis
l’arrière de l’appareil), par le biais des orifices défonçables
situés sur l’enveloppe de l’appareil. Cintrer les tuyaux avec
précaution afin de les aligner avec les orifices. Pour les sorties
latérale et inférieure, maintenir le bas de la tuyauterie et la
positionner dans la bonne direction. Le flexible d’évacuation
des condensats peut être fixé aux tuyaux.

Tuyauterie sur le côté droit, à l’arrière droite ou en bas à
droite

mini 50
(Espace pour
entretien)

mini 30

(Espace pour

performance)

Espace nécessaire

Tuyautage du côté arrière droit

Toutes les dimensions sont données en mm

Tuyautage du côté
inférieur droit

Tuyautage du côté droit

Retirez le couvercle du port
du tube ici pour le tuyautage
du côté droit

Tuyautage du côté
arrière gauche

Tuyautage du côté
gauche

Tuyautage du côté inférieur gauche

Tuyauterie sur le côté gauche, à l’arrière gauche ou en
bas à gauche

INSTALLATION DE L’UNITÉ INTÉRIEURE

Retirez le couvercle du port du
tube ici pour le tuyautage du côté
inférieur droit

Attachez ensemble
le tube de réfrigérant
avec le tuyau de
vidange avec du ruban
isolant.

Retirez le couvercle
du port du tube ici
pour le tuyautage du
côté gauche

Retirez le couvercle du port du
tube ici pour le tuyautage du côté
arrière gauche

5-8
