3-1

Deutsch

Übersetzung der Original-Anleitungen

Innen-Gerät [FTXN/FTK]

A

B

VORDERANSICHT

ANSICHT VON OBEN

C

SEITENANSICHT

H

I

B

DAS ZEICHEN

 ZEIGT DIE ANSCHLUSSRICHTUNG

RÜCKSEITE

RÜCKSEITE

RECHTE

LINKS

BODEN

BODEN

AUF DER VORDERSEITE DES GITTERS
BEFESTIGTE SCHRAUBEN (INNEN)

GITTER

SIGNALEMPFÄNGER

GERÄT FÜR IM HAUS
AN/ AUS-SCHALTER

RAUMTEMPERATUR THERMISTOR
(INNEN)

NAMENSSCHILD

ANSCHLUSSBLOCK
MIT ERDANSCHLUSS

F

E

J

G

G

L

D

B

K

M

A

Ende der gasseitigen Rohrleitung

Ende der flüssigkeitsseitigen Rohrleitung

Wandöffnung
Ø 65mm

Alle Dimensionen sind in mm

Position des
Ablaufschlauchs

F

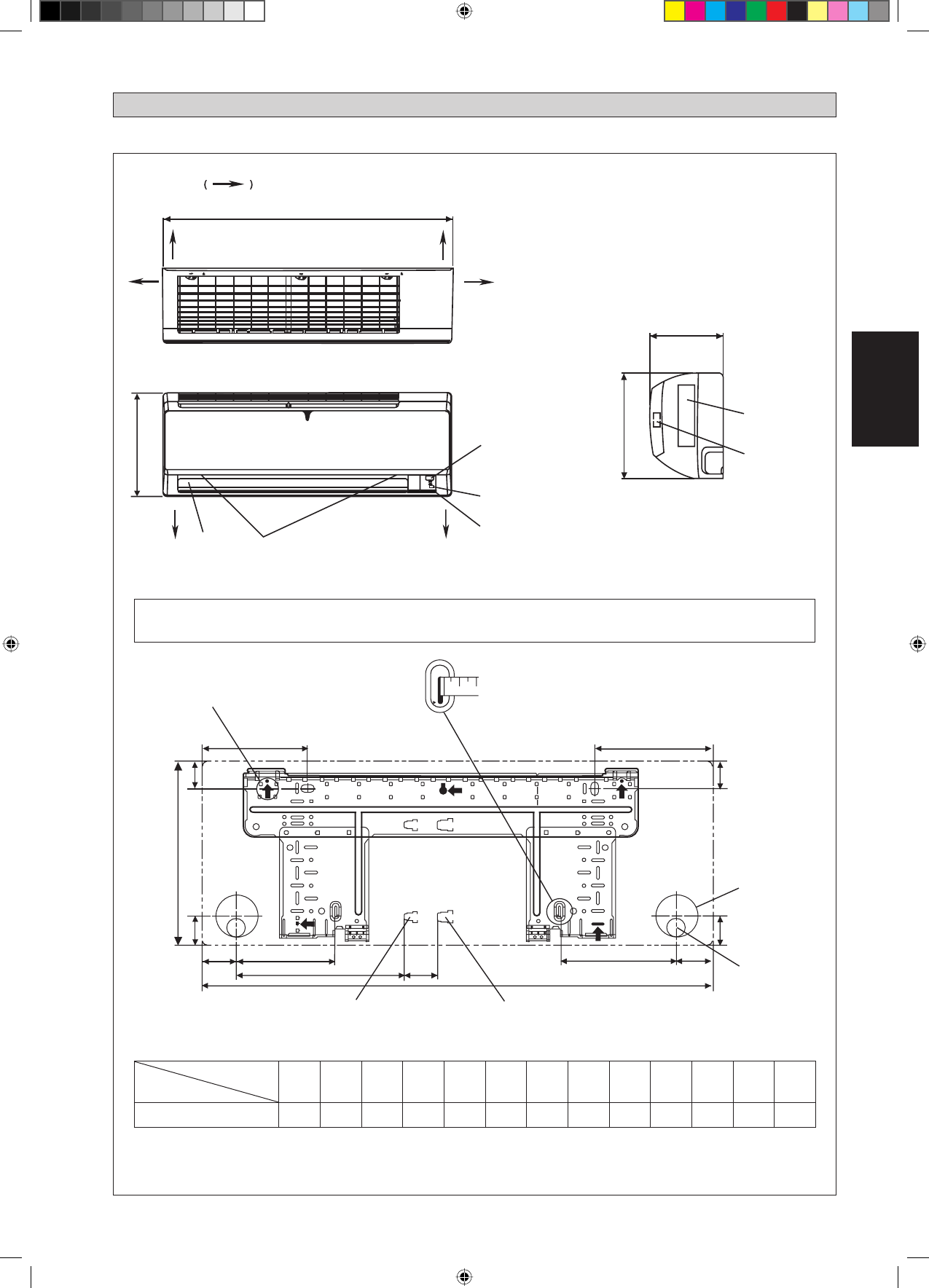

AUSLEGUNG UND ABMESSUNGEN

«

   Empfohlene Haltepunkte der Montageplatte

(insgesamt 5 Punkte)

Verwenden Sie ein Bandmaß und positionieren Sie das
Ende des Bandmaßes wie dargestellt an Punkt

Ñ

HINWEIS:  BITTE GEBEN SIE AUF DER GRUNDLAGE DER TATSÄCHLICHEN INSTALLATION PLATTE DESIGN

IN DER EINHEIT FÜR DIE INSTALLATION PLATTE 25/35 DIMENSION BEZUG AUF SEITE 1 und 2.

MONTAGEPLATTE 25/35

Abmessung

Modell

A

B

C

D

E

F

G

H

I

J

K

L

M

25/35

800

288

212

166

184

42

46

55

56

154

182

263

52

3 IM-5WMYJ-1113(2)DK_DE-39396B.i1   1

3 IM-5WMYJ-1113(2)DK_DE-39396B.i1   1

4/23/14   12:03:59 PM

4/23/14   12:03:59 PM
