 Svenska |

79

Bosch Power Tools

1 609 92A 1GM | (23.6.15)



Sågklingan ska vara tillslagen när den förs mot arbets-
stycket.

I annat fall finns risk för bakslag om sågklingan

fastnar i arbetsstycket.



Trampa inte på elverktyget.

 Allvarliga personskador kan

uppstå om elverktyget faller omkull eller om du oavsiktligt
kommer i kontakt med sågklingan.

Symboler

Beakta symbolerna nedan som kan vara viktiga för elverkty-
gets användning. Lägg på minne symbolerna och deras bety-
delse. Korrekt tolkning av symbolerna hjälper till att bättre
och säkrare använda elverktyget.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvis-
ningar och instruktioner.

Fel som uppstår

till följd av att säkerhetsanvisningarna och
instruktionerna inte följts kan orsaka elstöt,
brand och/eller allvarliga personskador.

Ändamålsenlig användning

Elverktyget är avsett för stationär längs- och tvärsågning i rak
vinkel i trä. Härvid kan horisontella geringsvinklar mellan
– 48 °  och  +48 °  samt  vertikala  geringsvinklar  mellan  0 °  och
45 ° utföras.
Elverktyget har konstruerats för sågning av hårt och mjukt trä.

Elverktyget är inte avsett för sågning av aluminium eller andra
icke-järnmetaller.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av
elverktyget på grafiksidan.

1

Handtag

2

Laservarningsskylt

3

Spak för upplåsning av verktygsarmen

4

Klingskydd

5

Pendlande klingskydd

6

Anslagsskena

7

Insatsplatta

8

Monteringshål

9

Spärrknapp för valfri geringsvinkel (horisontal)

10

Vinkelindikator (horisontal)

11

Skala för geringsvinkel (horisontal)

12

Sågbord

13

Greppfördjupningar

14

Justerbar anslagsskena

15

Spännspak för valfri geringsvinkel (vertikal)

16

Laserstrålens utgång

17

Glidrulle

18

Sågblad

19

Dammpåse

20

Kontakt för lasern (uppmärkning av snittlinje)

21

Strömställare Till/Från

22

Spånutkast

23

Hål för skruvtving

24

Sexkantnyckel

25

Tippningsskyddsbygel

26

Transportsäkring

27

Skruvtving

28

Spindellåsning

29

Vinkelindikator (vertikal)

30

Skala för geringsvinkel (vertikal)

31

Infästningsskruv för iläggningsplatta

32

Fästskruv för tippskyddet

33

Insexskruv för sågklingans infästning

34

Spännfläns

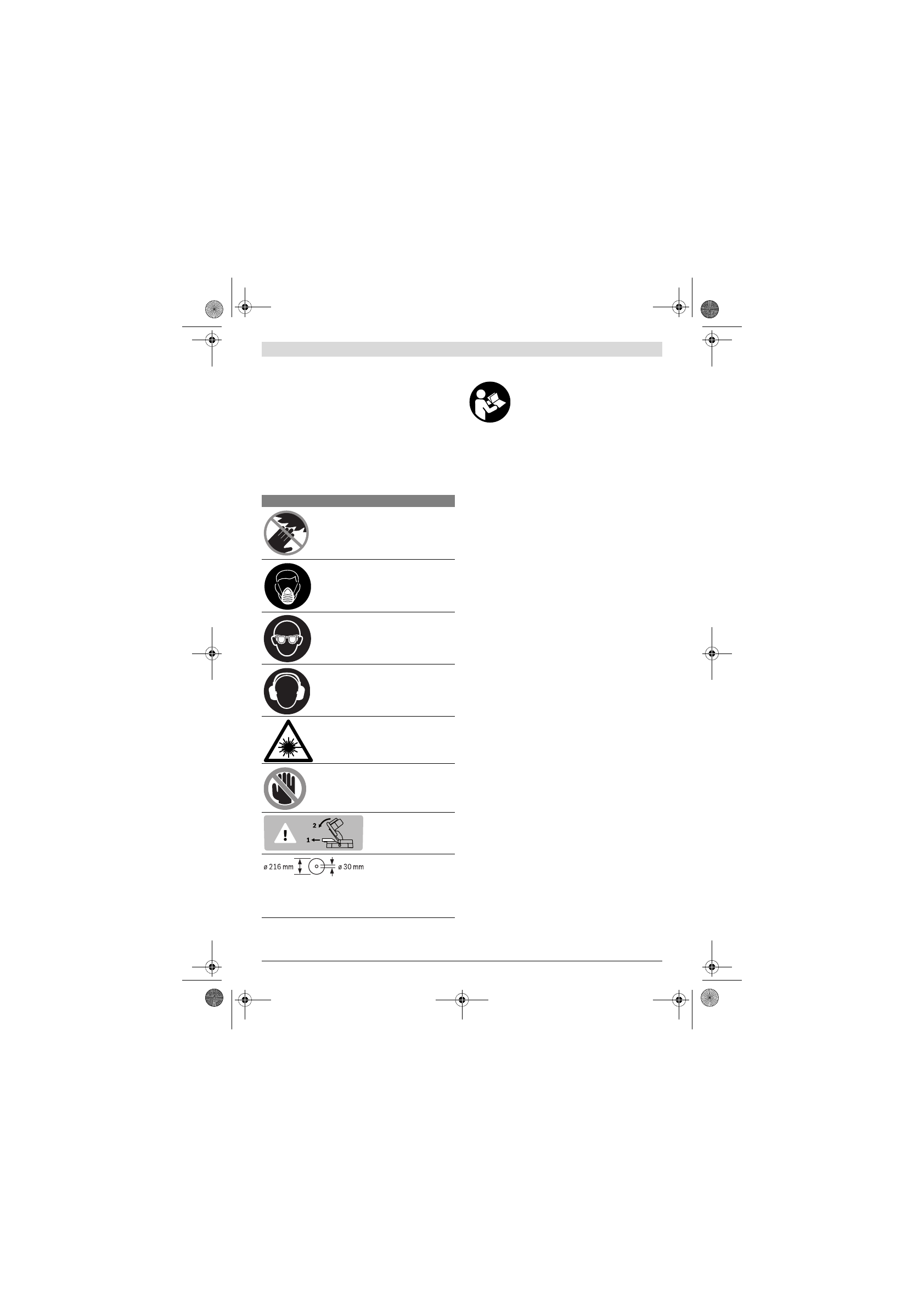

Symboler och deras betydelse



Håll händerna på betryggande
avstånd från sågområdet när elverk-
tyget är påkopplat.

Kontakt med såg-

bladet medför risk för personskada.



Bär dammskyddsmask.



Bär skyddsglasögon.



Bär hörselskydd.

Risk finns för att bul-

ler leder till hörselskada.



Laserstrålning
Stirra inte in i strålen
Laserprodukt klass 2



Riskområde! Håll händerna, fing-
rarna och armarna på betryggande
avstånd från detta område.

Vid sågning av vertikala
geringsvinklar skall den
justerbara anslagsskenan
dras utåt.

Beakta sågklingans dimensioner. Cen-
trumhålet måste utan spel passa på verk-
tygsspindeln. Använd inte reducer-
stycken eller adapter.
