Σύμβολα

Τα σύμβολα που ακολουθούν μπορεί να έχουν σημασία για το
χειρισμό του ηλεκτρικού εργαλείου σας. Παρακαλούμε αποτυ-
πώστε στο μυαλό σας τα σύμβολα και τη σημασία τους. Η σωστή
ερμηνεία των συμβόλων συμβάλλει στον καλύτερο και ασφαλέ-
στερο χειρισμό του ηλεκτρικού σας εργαλείου.

Περιγραφή του προϊόντος και της ισχύ-
ος του

Διαβάστε όλες τις υποδείξεις ασφαλείας και
τις οδηγίες.

Αμέλειες κατά την τήρηση των

υποδείξεων ασφαλείας και των οδηγιών μπορεί
να προκαλέσουν ηλεκτροπληξία, πυρκαγιά
ή/και σοβαρούς τραυματισμούς.

Χρήση σύμφωνα με τον προορισμό

Το ηλεκτρικό εργαλείο προορίζεται, σαν στάνταρ μηχάνημα, για
τη διεξαγωγή σε ξύλο διαμηκών και εγκάρσιων τομών με ευθεία
διαδρομή κοπής. Είναι επίσης δυνατή και διεξαγωγή οριζόντιων
φαλτσοτομών υπό γωνία από – 48 ° έως +48 ° καθώς και κάθε-
των φαλτσοτομών από 0 ° έως 45 °.
Η ισχύς του ηλεκτρικού εργαλείου είναι επαρκής για το πριόνι-
σμα σκληρών και μαλακών ξύλων.

Το ηλεκτρικό εργαλείο δεν είναι κατάλληλο για την κοπή αλου-
μινίου ή άλλων μη σιδηρούχων μετάλλων.

Απεικονιζόμενα στοιχεία

Η αριθμοδότηση των απεικονιζόμενων στοιχείων βασίζεται
στην απεικόνιση του ηλεκτρικού εργαλείου στις σελίδες με τα
γραφικά.

1

Λαβή

2

Προειδοποιητική πινακίδα λέιζερ

3

Μοχλός για το λύσιμο του βραχίονα εργαλείου

4

Προφυλακτήρας

5

Παλινδρομικός προφυλακτήρας

6

Ράγα οδήγησης

7

Πλάκα στήριξης

8

Τρύπες για συναρμολόγηση

9

Λαβή ακινητοποίησης για κάθε είδους επιθυμητές γωνίες
(οριζόντια)

10

Δείκτης γωνίας (οριζόντια)

11

Κλίμακα για γωνία φαλτσοτομής (οριζόντια)

12

Τραπέζι σέγας

13

Αυλακώσεις συγκράτησης

14

Μετατοπιζόμενη ράγα οδήγησης

15

Λαβή σύσφιξης για κάθε είδους επιθυμητές γωνίες
(κάθετα)

16

Έξοδος ακτίνας λέιζερ

17

Ράουλο ολίσθησης

18

Πριονόδισκος

19

Σάκος σκόνης

20

Διακόπτης για λέιζερ (σημάδεμα γραμμής κοπής)

21

Διακόπτης ON/OFF

22

Έξοδος ροκανιδιών

23

Τρύπες για νταβίδι

24

Κλειδί εσωτερικού εξαγώνου

25

Έλασμα της προστασίας από ανατροπή

26

Ασφάλεια μεταφοράς

27

Νταβίδι

28

Μανδάλωση άξονα

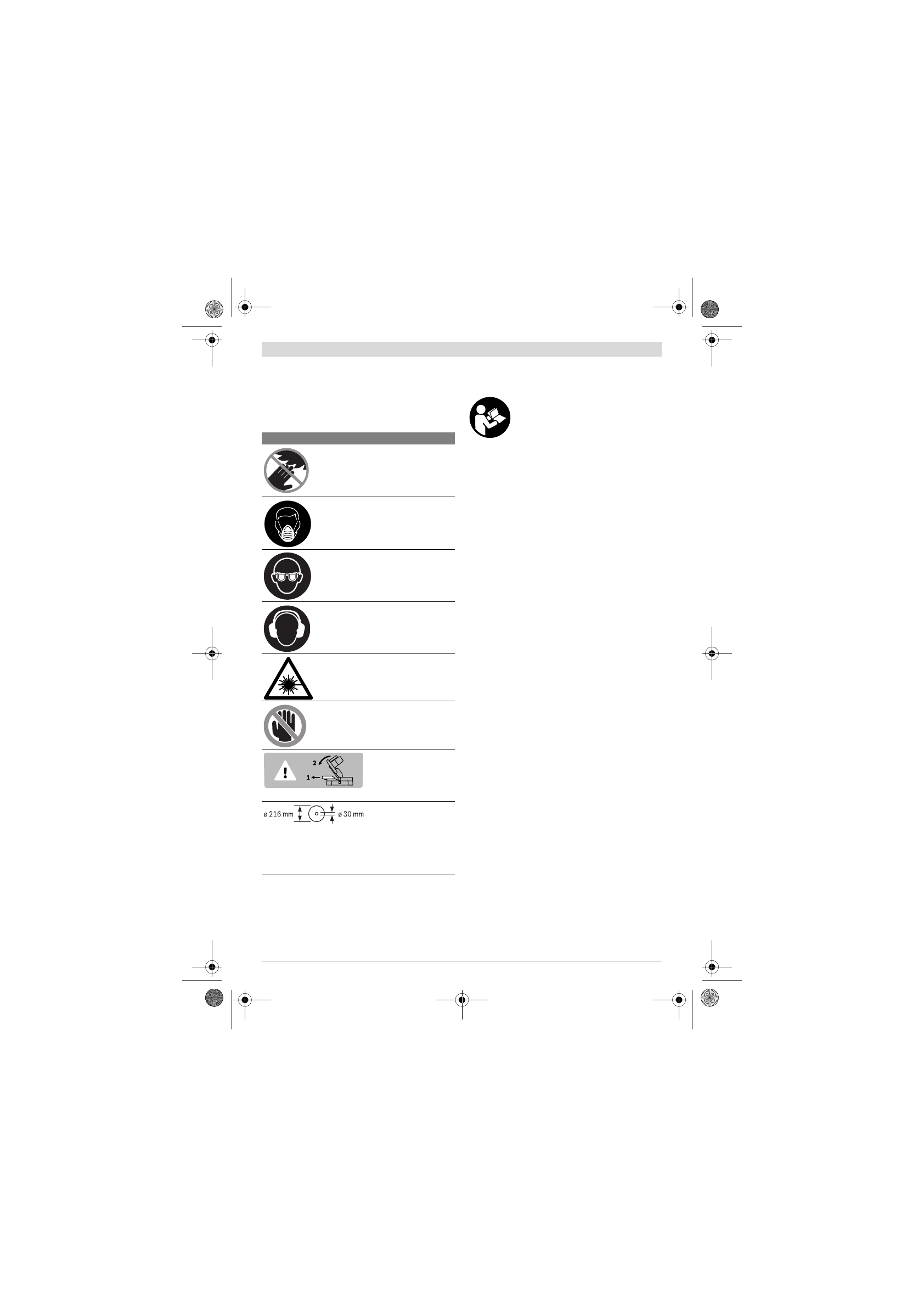

Σύμβολα και η σημασία τους



Μη βάζετε τα χέρια σας στον τομέα
πριονίσματος όταν το ηλεκτρικό ερ-
γαλείο βρίσκεται σε λειτουργία.

Κίν-

δυνος τραυματισμού σε περίπτωση επα-
φής με τον πριονόδισκο.



Φοράτε μάσκα προστασίας από σκό-
νη.



Φοράτε προστατευτικά γυαλιά.



Φοράτε ωτασπίδες.

Η επίδραση του

θορύβου μπορεί να οδηγήσει σε απώ-
λεια της ακοής.



Ακτινοβολία λέιζερ
μην κοιτάζετε στην ακτίνα λέιζερ
Ακτινοβολία λέιζερ κατηγορίας 2



Επικίνδυνος τομέας! Κρατάτε τα χέ-
ρια σας, τα δάχτυλά σας ή/και τα
μπράτσα σας όσο το δυνατό πιο μα-
κριά από αυτόν τον τομέα.

Κατά το πριόνισμα κάθε-
των φαλτσογωνιών η ρυθ-
μιζόμενη ράγα οδήγησης
πρέπει να τραβηχτεί προς
τα έξω.

Να δίνετε προσοχή στις διαστάσεις του πρι-
ονόδισκου. Η διάμετρος της τρύπας πρέπει
να ταιριάζει χωρίς ανοχή («παιχνίδι») στον
άξονα εργαλείου. Μη χρησιμοποιείτε μειω-
τήρες ή προσαρμοστικά.
