16

 | Deutsch

1 609 92A 1GM | (23.6.15)

Bosch Power Tools

Arbeitshinweise

Allgemeine Sägehinweise



Ziehen Sie den Feststellknauf 9 vor dem Sägen immer
fest an.

Das Sägeblatt kann sich sonst im Werkstück ver-

kanten.

Stellen Sie sicher, dass die Pendelschutzhaube ordnungsge-
mäß funktioniert und sich frei bewegen kann. Beim Führen
des Werkzeugarms nach unten, muss sich die Pendelschutz-
haube öffnen. Beim Führen des Werkzeugarms nach oben,
muss sich die Pendelschutzhaube über dem Sägeblatt wieder
schließen und in der obersten Position des Werkzeugarms ar-
retieren.

Schützen Sie das Sägeblatt vor Schlag und Stoß. Setzen Sie
das Sägeblatt keinem seitlichen Druck aus.

Position des Bedieners (siehe Bild J)



Stellen Sie sich nicht in einer Linie mit dem Sägeblatt
vor das Elektrowerkzeug, sondern immer seitlich ver-
setzt vom Sägeblatt.

Damit ist Ihr Körper vor einem mög-

lichen Rückschlag geschützt.

Schnittlinie kennzeichnen (siehe Bild K)

Ein Laserstrahl zeigt Ihnen die Schnittlinie des Sägeblatts an.
Dadurch können Sie das Werkstück zum Sägen exakt positio-
nieren, ohne die Pendelschutzhaube zu öffnen.

– Schalten Sie dazu den Laserstrahl mit dem Schalter

20

ein.

– Richten Sie Ihre Markierung auf dem Werkstück an der

rechten Kante der Laserlinie aus.

Zulässige Werkstückmaße
Maximale

 Werkstücke:

Minimale

 Werkstücke (= alle Werkstücke, die mit der mitge-

lieferten Schraubzwinge

27

 links oder rechts vom Sägeblatt

festgespannt werden können): 100 x 40 mm (Länge x Breite)

max. Schnitttiefe

(0 °/0 °): 60 mm

Kappsägen

– Spannen Sie das Werkstück entsprechend den Abmessun-

gen fest.

– Stellen Sie den gewünschten horizontalen und/oder verti-

kalen Gehrungswinkel ein.

– Schalten Sie das Elektrowerkzeug ein.
– Drücken Sie auf den Hebel

3

 und führen Sie den Werkzeug-

arm mit dem Handgriff

1

 langsam nach unten.

– Sägen Sie das Werkstück mit gleichmäßigem Vorschub

durch.

– Schalten Sie das Elektrowerkzeug aus und warten Sie, bis

das Sägeblatt komplett zum Stillstand gekommen ist.

– Führen Sie den Werkzeugarm langsam nach oben.

Einlegeplatte auswechseln

Die schwarze Einlegeplatte

7

 kann nach längerem Gebrauch

des Elektrowerkzeugs verschleißen.

Wechseln Sie eine defekte Einlegeplatte aus.

– Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
– Schrauben Sie die Befestigungsschraube

31

 mit dem In-

nensechskantschlüssel

24

 heraus und entnehmen Sie die

alte Einlegeplatte.

– Legen Sie die neue Einlegeplatte ein und schrauben Sie die

Befestigungsschraube

31

 wieder fest.

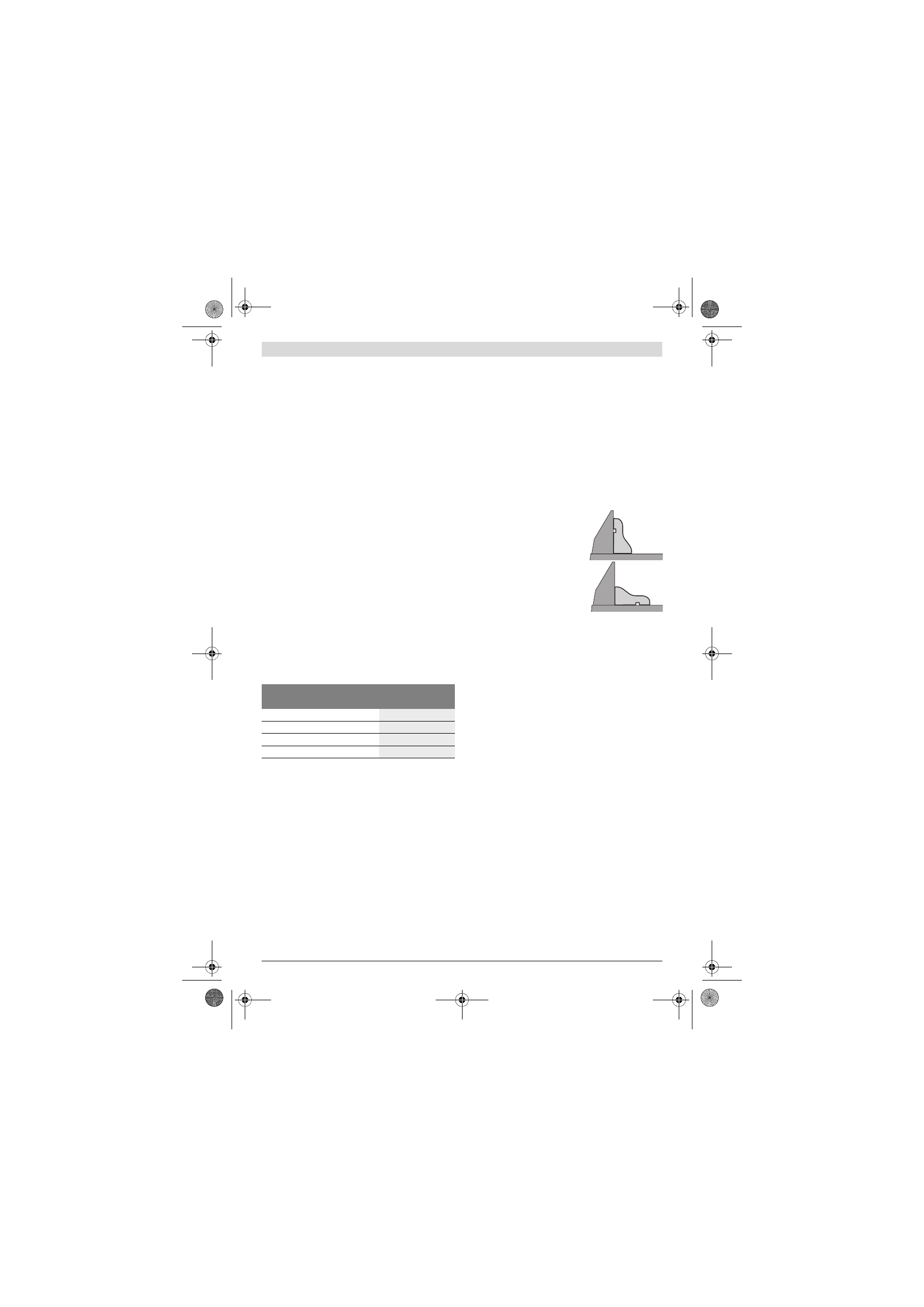

Profilleisten bearbeiten

Profilleisten können Sie auf zwei verschiedene Arten bearbei-
ten:

Probieren Sie den eingestellten Gehrungswinkel immer zu-
erst an einem Abfallholz aus.

Transport

Vor einem Transport des Elektrowerkzeugs müssen Sie fol-
gende Schritte durchführen:
– Bringen Sie das Elektrowerkzeug in Transportstellung.
– Entfernen Sie alle Zubehörteile, die nicht fest an dem Elek-

trowerkzeug montiert werden können.
Legen Sie unbenutzte Sägeblätter zum Transport, wenn
möglich, in einen geschlossenen Behälter.

– Greifen Sie zum Anheben oder Transportieren in die Griff-

mulden

13

 seitlich am Sägetisch

12

.



Verwenden Sie beim Transportieren des Elektrowerk-
zeuges nur die Transportvorrichtungen und niemals
die Schutzvorrichtungen.

Wartung und Service

Wartung und Reinigung



Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.

Reinigung

Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sau-
ber, um gut und sicher zu arbeiten.

Die Pendelschutzhaube muss sich immer frei bewegen und
selbstständig schließen können. Halten Sie deshalb den Be-
reich um die Pendelschutzhaube stets sauber.

Entfernen Sie nach jedem Arbeitsgang Staub und Späne
durch Ausblasen mit Druckluft oder mit einem Pinsel.

Reinigen Sie regelmäßig die Gleitrolle

17

.

Gehrungswinkel

Höhe x Breite

horizontal

vertikal

0 °

0 °

60 x 120 mm

45 °

0 °

60 x 85 mm

0 °

45 °

37 x 120 mm

45 °

45 °

37 x 85 mm

– gegen die Anschlagschiene an-

gestellt

– flach liegend auf dem Sägetisch
