 Italiano |

59

Bosch Power Tools

1 609 92A 1GM | (23.6.15)

Solo premendo sulla leva

3

 è possibile posizionare il braccio

dell’utensile verso il basso.
– Pertanto  per

tagliare

 è necessario premere inoltre la leva

3

 per azionare l’interruttore di avvio/arresto

21

.

Spegnimento

– Per

spegnere

 rilasciare l’interruttore di avvio/arresto

21

.

Indicazioni operative

Indicazioni generali per l’operazione di taglio



Prima di eseguire l’operazione di taglio, stringere sem-
pre bene il pomello di fissaggio 9.

In caso contrario la la-

ma di taglio può prendere angolature involontarie nel pez-
zo in lavorazione.

Accertarsi che la cuffia di protezione oscillante funzioni cor-
rettamente e che si possa muovere liberamente. Conducendo
il braccio dell’utensile verso il basso, la cuffia di protezione
oscillante dovrà aprirsi. Conducendo il braccio dell’utensile
verso l’alto, la cuffia di protezione oscillante dovrà richiudersi
sopra la lama e bloccarsi nella posizione più in alto del braccio
dell’utensile.

Proteggere la lama di taglio da battute e da colpi. Non sotto-
porre mai la lama da taglio a pressione laterale.

Posizione dell’operatore (vedi figura J)



Non posizionarsi mai in linea con la lama di taglio da-
vanti all’elettroutensile bensì sempre spostati lateral-
mente dalla lama di taglio.

In questo modo il corpo è pro-

tetto da un possibile contraccolpo.

Tracciatura della linea di taglio (vedi figura K)

Un raggio laser visualizza la linea di taglio della lama. In questo
modo è possibile posizionare con precisione il pezzo da sega-
re senza dover aprire la cuffia di protezione oscillante.

– A tal fine, accendere il raggio laser con l’interruttore

20

.

– Allineare la marcatura apposta sul pezzo in lavorazione con

il bordo destro della linea laser.

Dimensioni ammissibili del pezzo in lavorazione

Dimensioni

massime

 dei pezzi in lavorazione:

Dimensioni

minime

 dei pezzi in lavorazione (= tutti i pezzi in

lavorazione che possono essere fissati, con il morsetto fornito
in dotazione

27

, a sinistra o a destra della lama di taglio):

100 x 40 mm (lunghezza x larghezza)

Max. profondità di taglio

(0 °/0 °): 60 mm

Troncatura

– Serrare il pezzo in lavorazione a seconda delle rispettive di-

mensioni.

– Regolare l’angolo obliquo in senso orizzontale e/o in senso

verticale desiderato.

– Accendere l’elettroutensile.

– Premere sulla leva

3

 e condurre lentamente verso il basso

il braccio dell’utensile con l’impugnatura

1

.

– Tagliare completamente il pezzo in lavorazione esercitan-

do una pressione uniforme.

– Spegnere l’elettroutensile ed attendere fino a quando la la-

ma si sarà fermata completamente.

– Spostare il braccio dell’utensile lentamente verso l’alto.

Sostituzione della piastra di posizionamento

La piastra di posizionamento nera

7

 può chiudersi dopo un

impiego prolungato dell'elettroutensile.

Se una piastra di posizionamento è difettosa, sostituirla.

– Portare l’elettroutensile in posizione di lavoro.
– Svitare la vite di fissaggio

31

 con la chiave a brugola

24

 e

prelevare la vecchia piastra di posizionamento.

– Sistemare la nuova piastra di posizionamento e serrare

nuovamente la vite di fissaggio

31

.

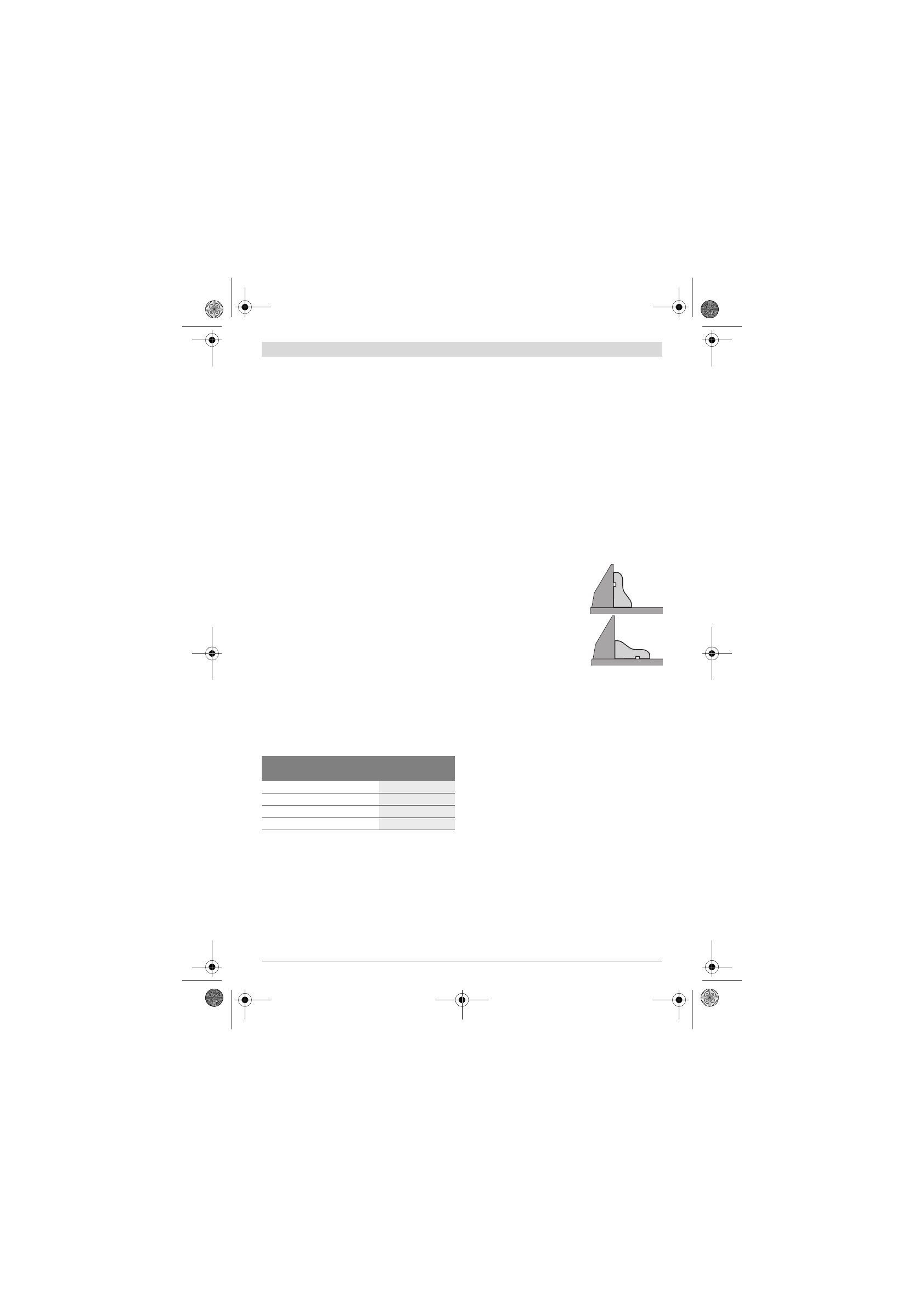

Lavorazione di listelli profilati

I listelli profilati possono essere lavorati in due modi diversi:

Dopo aver regolato l’angolo obliquo che si desidera, eseguire
prima un taglio di prova su un pezzo di legno di scarto.

Trasporto

Prima del trasporto dell’elettroutensile devono essere effet-
tuate le seguenti operazioni:
– Mettere l’elettroutensile nella posizione prevista per il tra-

sporto.

– Rimuovere tutti gli accessori che non possono essere mon-

tati in modo fisso all’elettroutensile.
Per il trasporto, se possibile, mettere lame da taglio inuti-
lizzate in un contenitore chiuso.

– Per il sollevamento o il trasporto afferrare nei profili di pre-

sa

13

 posti lateralmente sul banco per tagliare

12

.



Trasportando l’elettroutensile utilizzare esclusivamen-
te i dispositivi di trasporto e mai i dispositivi di prote-
zione.

Manutenzione ed assistenza

Manutenzione e pulizia



Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.

Pulizia

Per poter garantire buone e sicure operazioni di lavoro, tene-
re sempre pulite l’elettroutensile e le fessure di ventilazione.

Angolo obliquo

Altezza x larghezza

orizzontale

verticale

0 °

0 °

60 x 120 mm

45 °

0 °

60 x 85 mm

0 °

45 °

37 x 120 mm

45 °

45 °

37 x 85 mm

– poggiati contro la guida di

battuta

– orizzontalmente su tavolo

multiuso
