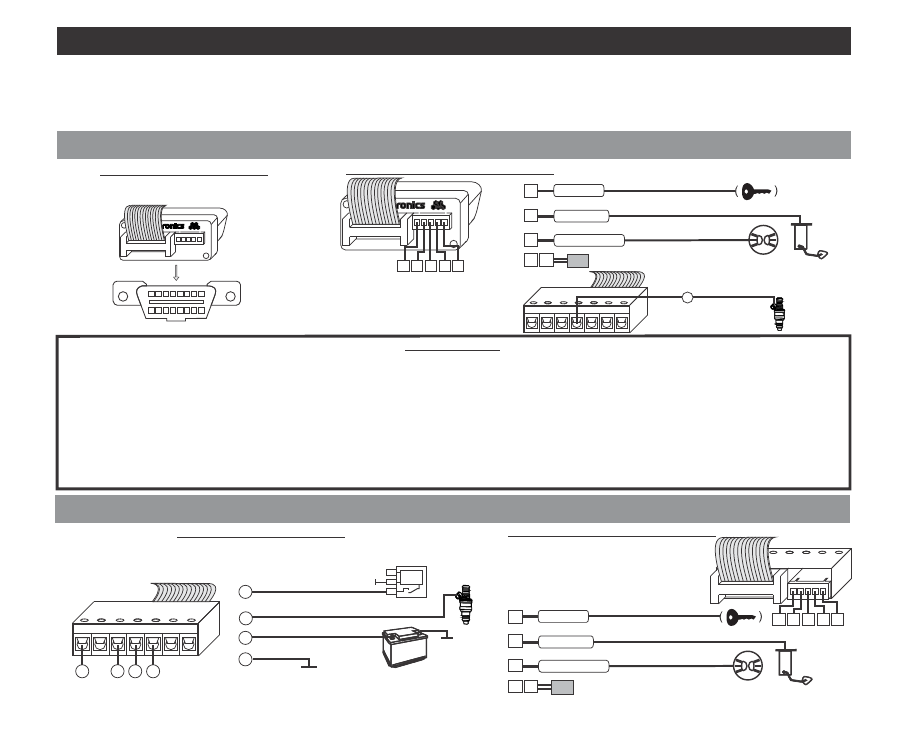

5.1) Порядок подключения

Подключение к автомобилям с разъемом

OBD-2

 (простое подключение)

16-контактный разъем

OBD-2

бортового компьютера

16-контактный разъем

OBD-2

 в автомобиле

соединить

Дополнительные возможности МК при подключении опциональных цепей:

1

 контакт - включение режима “Физический замок зажигания”: МК будет включаться при включении зажигания

автомобиля (в режиме “Виртуальный замок зажигания” включение происходит после пуска двигателя).

2 контакт - функции “Переключение яркости день/ночь”, “Предупреждение о невыключенных габаритах”,

“Предупреждение о невключенном ближнем свете”.

3 контакт - в случае, если параметр “Остаток топлива в баке” по протоколу диагностики не передается, подключение

данного вывода позволит реализовать функцию автоматического слежения за уровнем топлива в баке
(режим “Бак ДУТ”).

4

 контакт переходника - отображение параметра “Время впрыска” непосредственно с форсунки автомобиля (в случае,

если параметр не поддерживается в выбранном протоколе диагностики).

Минимальное подключение

Опциональные цепи подключения

7-контактный разъем переходника

(вид со стороны подключения

дополнительных проводов)

1

2

3

4 5

4

к форсунке

желтый

к замку зажигания (+)

коричневый

к габаритным огням

зеленый

к датчику уровня топлива

датчик температуры воздуха

1

3

2

4 5

Внимание!

 Подключение прибора следует производить при отключенной аккумуляторной батарее!

Датчик температуры следует располагать в месте, защищенном от попадания грязи, воды и снега, либо
в любом другом месте, максимально изолированном от потоков воздуха нагретого двигателя, а также
нагреваемых двигателем или солнцем деталей.

Подключение в универсальном режиме

3

4

5

7

7-контактный разъем переходника

(вид со стороны подключения

дополнительных проводов)

3

4

5

7

к датчику скорости

к форсунке

+

аккуму

лятор

+12В АКБ

масса

1

2

3

4 5

7-контактный разъем переходника

(вид со стороны подключения шлейфа)

желтый

к замку зажигания (+)

коричневый

к габаритным огням

зеленый

к датчику уровня топлива

датчик температуры воздуха

1

3

2

4 5

Минимальное подключение

Опциональные цепи подключения

-9-
