желтый
к замку зажигания (+)
коричневый
к габаритным огням
зеленый
к датчику уровня топлива
датчик температуры воздуха
1
3
2
4 5
7-контактный разъем переходника
(вид со стороны подключения
дополнительных проводов)

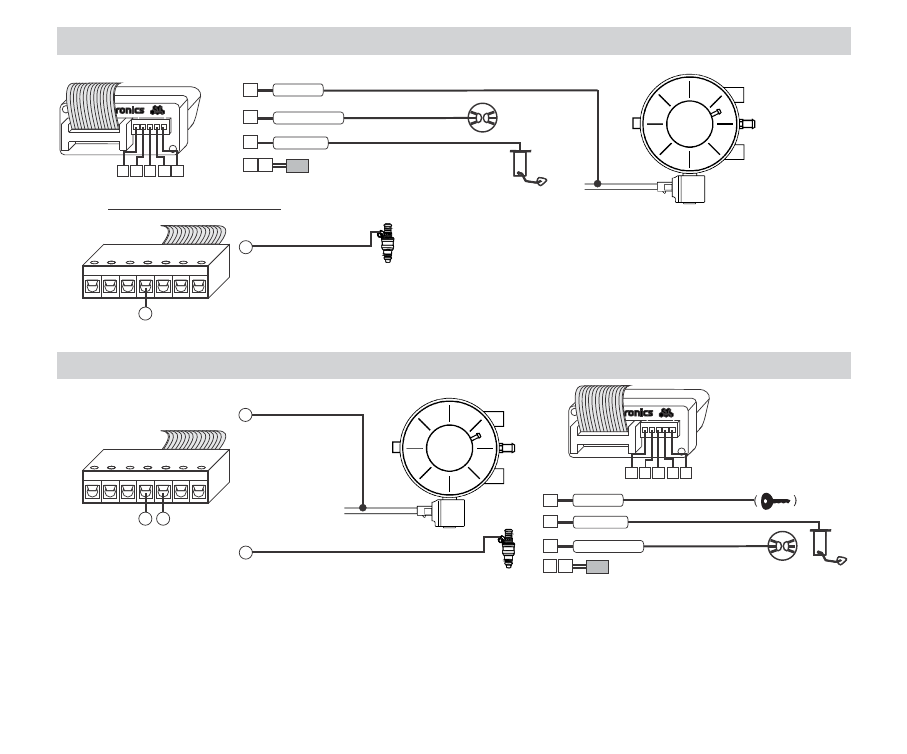

2. Подключение с использованием провода “Замок зажигания”.
1
2
3
4 5
желтый
коричневый
+12В клапана газа
зеленый
к датчику уровня топлива
датчик температуры воздуха
1
3
2
4 5
клапан газа
газовый редуктор
к габаритным огням
3. Подключение с использованием провода “Датчик скорости”.
+12В клапана газа
клапан газа
газовый редуктор
4
к газовой форсунке (управляющий провод)
4
16-контактный разъем
OBD-2
бортового компьютера
7-контактный разъем переходника
4
4
к газовой форсунке
Опциональное подключение
управляющий провод
Для активации режима “Газ / Бензин”
в “Дисплее установок - Источники”
следует произвести следующие настройки:
Замок - Вирт.
Режим Газ/Бенз - Вкл
Перекл.Газ/Бенз - Заж
Для более точного расчета расхода газа рекомендуется подключение
провода “Форсунка” к управляющему выходу газовой форсунки, в “Дисплее
установок - Источники” выставить:
Расход газ - Форс
Для активации режима “Газ / Бензин”
в “Дисплее установок - Источники” следует произвести следующие настройки:
Скорость - ЭБУ
Режим Газ/Бенз - Вкл
Перекл.Газ/Бенз - ДС
Для более точного расчета расхода газа рекомендуется подключение провода “Форсунка” к управляющему выходу газовой форсунки, в
“Дисплее установок - Источники” выставить:
Расход газ - Форс
Внимание!
При данном способе подключения использование внешнего датчика скорости невозможно.
Внимание!
При данном способе подключения возможно использование только виртуального замка зажигания:
Дисплей установок - Источники - Замок - Вирт.
16-контактный разъем
OBD-2
бортового компьютера
-16-
