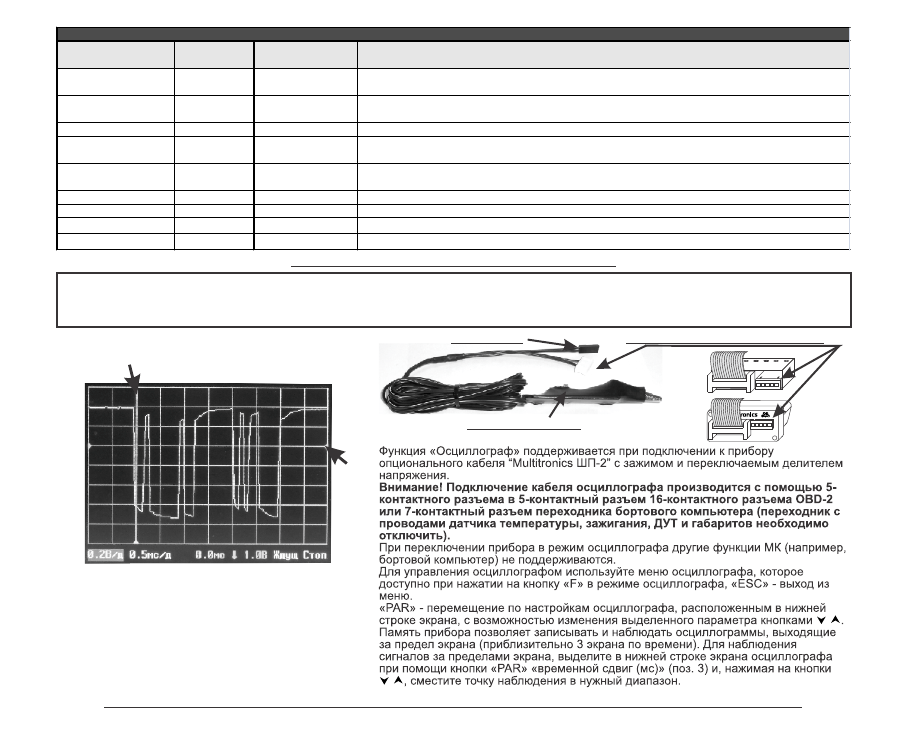

1 - цена деления по оси напряжения
2 - цена деления по оси времени
3 - временной сдвиг (мс)
4 - фронт запуска
5 - уровень запуска
6 - режим запуска осциллографа
7 - режим работы развертки

Ось напр

яжения

Ось времени

Маркер временного старта

арк

ер у

ровня синхронизации

Опциональный кабель

Multitronics

ШП-2

Внимание! Функция осциллографа является показательной и не заявлена как средство измерения.

Дисплей осцилографа

Внимание!

Запрещено подключать кабель к источнику напряжения свыше 20В (от пика до пика) при положении переключателя

делителя 1:1, свыше 100В - при делителе 1:10, свыше 400В - при делителе 1:100.

Внимание!

Запрещено подключать непосредственно вход габаритов к источнику напряжения свыше 20В (от пика до пика) без

использования “

Multitronics

ШП-2”

-54-

1:1

1:10

1:100

не используется

Переключатель делителя

5-контактный разъем для подключения к МК

Пункт в меню

Значение

Горячая

кнопка

Описание функции

Сохранить
данные

Данные сохраняются в памяти МК для дальнейшего наблюдения на персональном
компьютере из программы «Params32.exe».

Запуск

Стоп

Один; Пуск

«SER»

«Пуск» - автоматический запуск
«Один» - однократный запуск при нажатии на кнопку «Set»

Режим

Ждущ.; Авто

«TRIP»

Запуск в зависимости от уровня запуска или без зависимости от него.

Время/дел, мс

0.5...500

Цена деления шкалы осциллографа по оси времени в миллисекундах на клетку.
Доступные значения: 0.5; 1; 2; 5; 10; 20; 50; 100; 200; 500

Вх. делитель

1:1...1:100

В зависимости от положения переключателя на опциональном кабеле выберите
соответствующую установку: 1:1 — 0...8 В; 1:10 — 0...80 В; 1:100 — 0...400 В

Вольт/дел

0,2...100

Цена деления шкалы осциллографа по оси напряжения в вольтах.

Ур. запуска, В

0...400

Уровень запуска в зависимости от установки входного делителя.

Запуск фронт

↑ ↓

«ESC»

Запуск восходящим или нисходящим фронтом.

Закончить работу

Выход из режима осциллографа и переход в режим бортового компьютера.

10.13. Осциллограф (меню доступно при нажатии на кнопку F)
