4). Установка

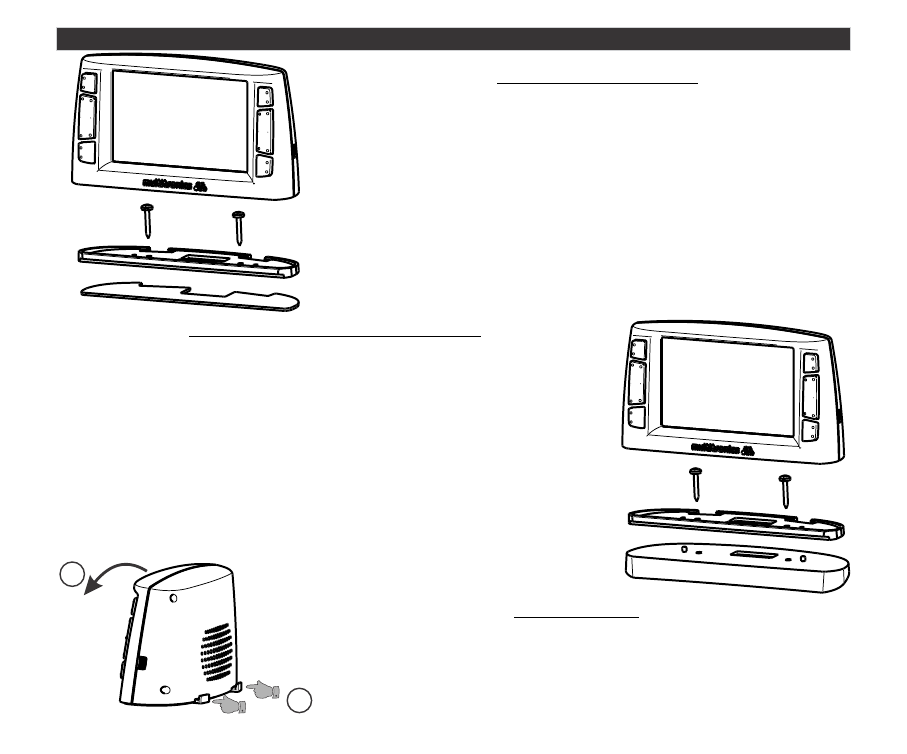

Универсальная установка

1. Выполнить электрические подключения, шлейф провести через

окно в «подкладной пластине».

2. «Подкладную пластину» расположить в удобном месте на плоской

поверхности.

3. Закрепить двумя саморезами и/или с помощью входящей в

комплект двусторонней клеящейся ленты.

4. Подключить разъем к бортовому компьютеру.
5. Передний край БК завести за выступ пластины, затем защелкнуть

задние фиксаторы.

Установка в автомобиль УАЗ Патриот

1. Адаптер «Патриот» в сборе с «подкладной пластиной» расположить в

центре верхней накладки центральной консоли.

2. Закрепить двумя саморезами к накладке.
3. Отсоединить верхнюю накладку центральной консоли.
4. Сделать на накладке окно для шлейфа в соответствии с окном на

адаптере.

5. Выполнить электрические подключения, шлейф провести через окно и

установить накладку на место.

6. Подключить разъем к бортовому компьютеру.
7. Передний край БК завести за выступ пластины, затем защелкнуть задние

фиксаторы.

Снятие прибора

1. Нажмите и удерживайте два фиксатора внизу задней части корпуса.
2. Наклоните верхнюю часть корпуса в сторону дисплея.
3. Отключите разъем от бортового компьютера.

-7-
