Sahanterän  oikea  jännitys  on  erittäin  tärke-

ää, ja se täytyy tarkastaa ennen sahauksen

aloittamista

sekä

sahaustoimenpiteen

aikana.

Vaadittavien  säätöjen  tekeminen  sahant-

erälle  parantaa  sahauksen  suorituskykyä

sekä pidentää ketjun käyttöikää.

VAROITUS:

  Käytä  aina  raskaa-

ntyön hanskoja käsitellessäsi sahanterää tai

tehdessäsi säätöjä sahanterään.

VAROITUS:

 Uusi  sahanterä  venyy

ja  vaatii  säätöä  jopa  vain  5  sahauksen

jälkeen.  Tämä  on  normaalia  uudella

ketjulla,  mutta  aika  tulevien  säätöjen

välillä pitenee pian.

VAROITUS:

  Jos  ketju  on  LIIAN

LÖYSÄ  tai  LIIAN  TIUKKA,  ketjuratas,

laippa,  ketju  ja  kampilaakeri  kuluvat

nopeammin.  Katso  kuvaa  6  saadaksesi

tietoa  oikeasta  kylmäjännitteestä  (A),

oikeasta  lämminjännitteestä  (B)  sekä  siitä,

milloin ketju vaatii säätöä (C).

Käytä

aina

raskaantyön

hanskoja

käsitellessäsi  sahanterää  tai  tehdessäsi

säätöjä sahanterään.

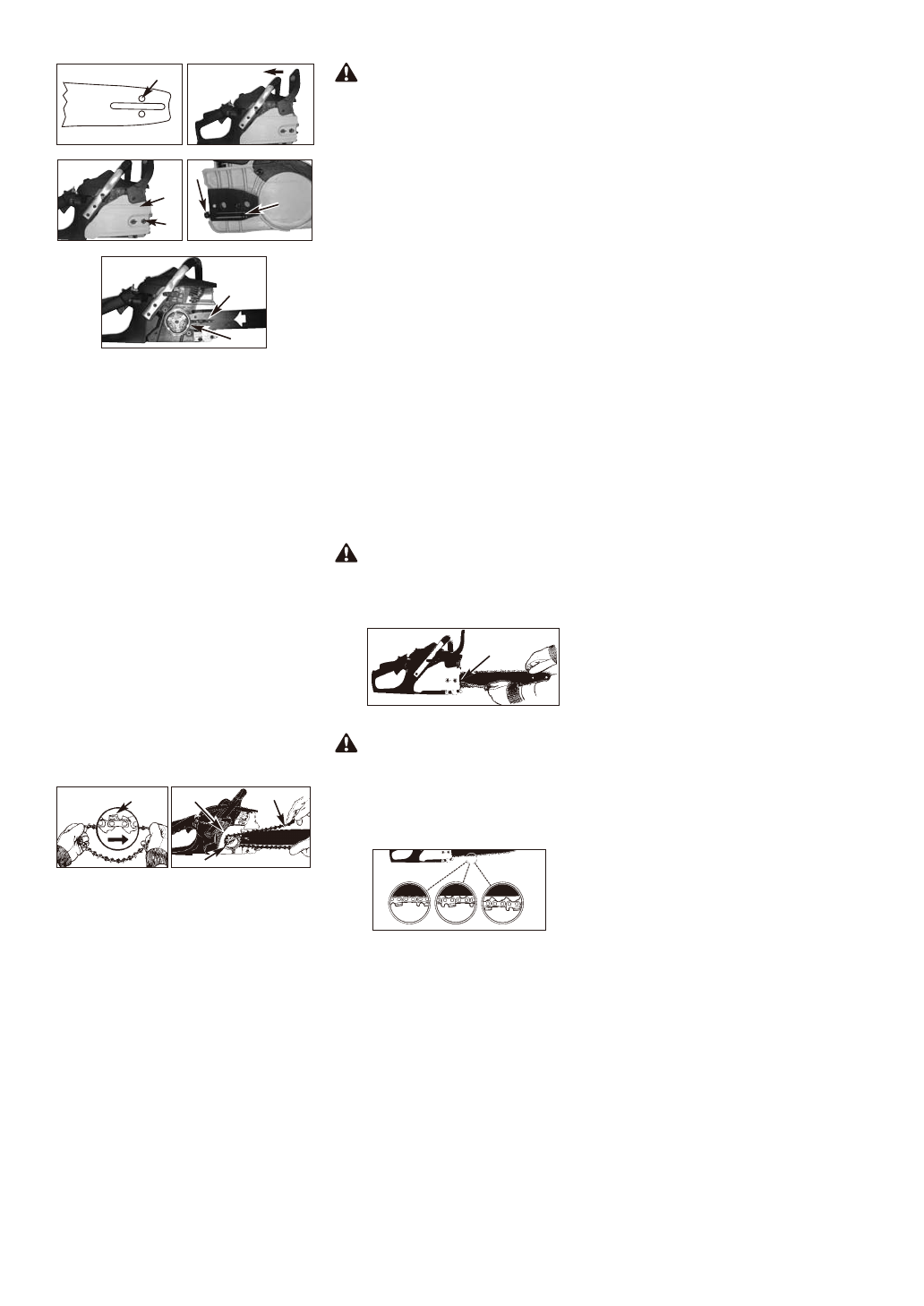

1. Levitä  ketju  silmukalle  leikkausterät  (A)

MYÖTÄPÄIVÄÄN

silmukan

ympäri

(Kuva 4A).

2. Liu’uta  ketju  ketjurattaan  (B)  ympäri,

kytkimen (C) taakse. Varmista, että lenkit

sopivat  ketjurattaan  hampaiden  väliin

(Kuva 4B).

3. Ohjaa  lenkit  uraan  (D)  ja  laipan  kärjen

ympärille (Kuva 4B).

HUOMIO:

 Sahanterä saattaa roikkua hiem-

an laipan alaosassa. Tämä on normaalia.

4. Vedä  terälaippaa  eteenpäin,  kunnes  ketju

on  sopiva.  Varmista,  että  kaikki  lenkit  ovat

laipan urassa.

5. Asenna

kytkimen

suojus

samalla

varmistaen,  että  vääntöhalkio  sijaitsee

terälaipan  alemmassa  reiässä.  Varmista,

ettei  ketju  luiskahda  pois  laipalta.  Asenna

laipan pidätinmutteri käsitiukkaan ja noudata

SAHANTERÄN  JÄNNITTEEN  SÄÄTÖ

-osion ohjeita.

HUOMIO:

Terälaipan

pidätinmutterit

asennetaan  vain  käsitiukkaan  tässä

vaiheessa,  sillä  sahanterä  vaatii  säätöä.

Seuraa  ohjeita  osiossa

SAHANTERÄN

JÄNNITTEEN SÄÄTÖ

.

1. Pidä  terälaipan  kärki  ylhäällä  ja  käännä

säätöruuvia

(A)

MYÖTÄPÄIVÄÄN

lisätäksesi  ketjun  jännitettä.  Ruuvin

kääntäminen VASTAPÄIVÄÄN vähentää

ketjun  jännitemäärää.  Varmista,  että

ketju on tiiviisti koko terälaipan ympärillä

(Kuva 5).

2. Tehtyäsi  säädöt  ja  pitäessäsi  edelleen

laipan kärkeä yläasennossa kiristä laipan

pidätinmutterit  tiukasti.  Ketjulla  on  oikea

jänniteaste,  kun  se  sopii  tiiviisti  koko

laipan  ympäri  ja  sitä  voi  liikuttaa

hanskakädellä.

HUOMIO:

  Jos  ketjua  on  vaikea  liikuttaa

terälaipalla tai jos se jää kiinni, jännitettä on

käytetty  liikaa.  Tämä  vaatii  seuraavanlaista

hienosäätöä:

A. Löystytä  laipan  pidätinmuttereita  siten,

että  ne  ovat  sormitiukat.  Vähennä

jännitettä

kääntämällä

laipan

säätömutteria  hitaasti  VASTAPÄIVÄÄN.

Liikuta  ketjua  taaksepäin  ja  eteenpäin

laipalla. Jatka säätöä, kunnes ketju pyörii

vapaasti,  mutta  sopii  tiiviisti.  Nosta

jännitettä kääntämällä laipan säätöruuvia

MYÖTÄPÄIVÄÄN.

B. Kun  sahanterä  on  oikein  jännitetty,  pidä

laipan  kärkeä  yläasennossa  ja  kiristä  2

laipan pidätinmutteria tiukasti.

Kuva 3A

A

Kuva 3B

Kuva 3C

B

Kuva 3D

C

D

E

Kuva 3E

F

G

SAHANTERÄN ASENNUS:

SAHANTERÄN JÄNNITTEEN SÄÄTÖ

SAHANTERÄN SÄÄTÖ:

Kuva 4A

A

Kuva 4B

D

B

C

Kuva 5

A

Kuva 6

A

C

B
