Riktig  spenning  på  sagkjeden  er  ekstremt

viktig  og  må  kontrolleres  før  start,  samt

under enhver kutteoperasjon.

Ta deg tid til å gjøre nødvendige justeringer

til sagkjeden for en forbedret kutteytelse og

lengre kjedelevetid.

ADVARSEL:

  Bruk  alltid  tykke

arbeidshansker når du håndterer sagkjeden

eller gjør justeringer på sagkjeden.

FORSIKTIG:

  En  ny  motorsag

strekker  seg,  og  må  justeres  på  nytt  etter

så få som 5 kuttinger. Dette er normalt for

en  ny  kjede,  og  intervallet  mellom

fremtidige justeringer vil raskt bli lengre.

FORSIKTIG:

  Hvis  motorsagen  er

FOR  LØS  eller  FOR  STRAM,  vil  slitasjen

øke  på  tannhjulet,  skinnen,  kjeden  og

veivaksellagrene.  Studer  Fig.  6  for

informasjon  om  riktig  kaldspenning  (A),

korrekt  varmspenning  (B),  og  som  en

veiledning  for  når  sagkjeden  må  justeres

(C).

Bruk  alltid  tykke  arbeidshansker  når  du

håndterer  sagkjeden  eller  gjør  justeringer

på sagkjeden.

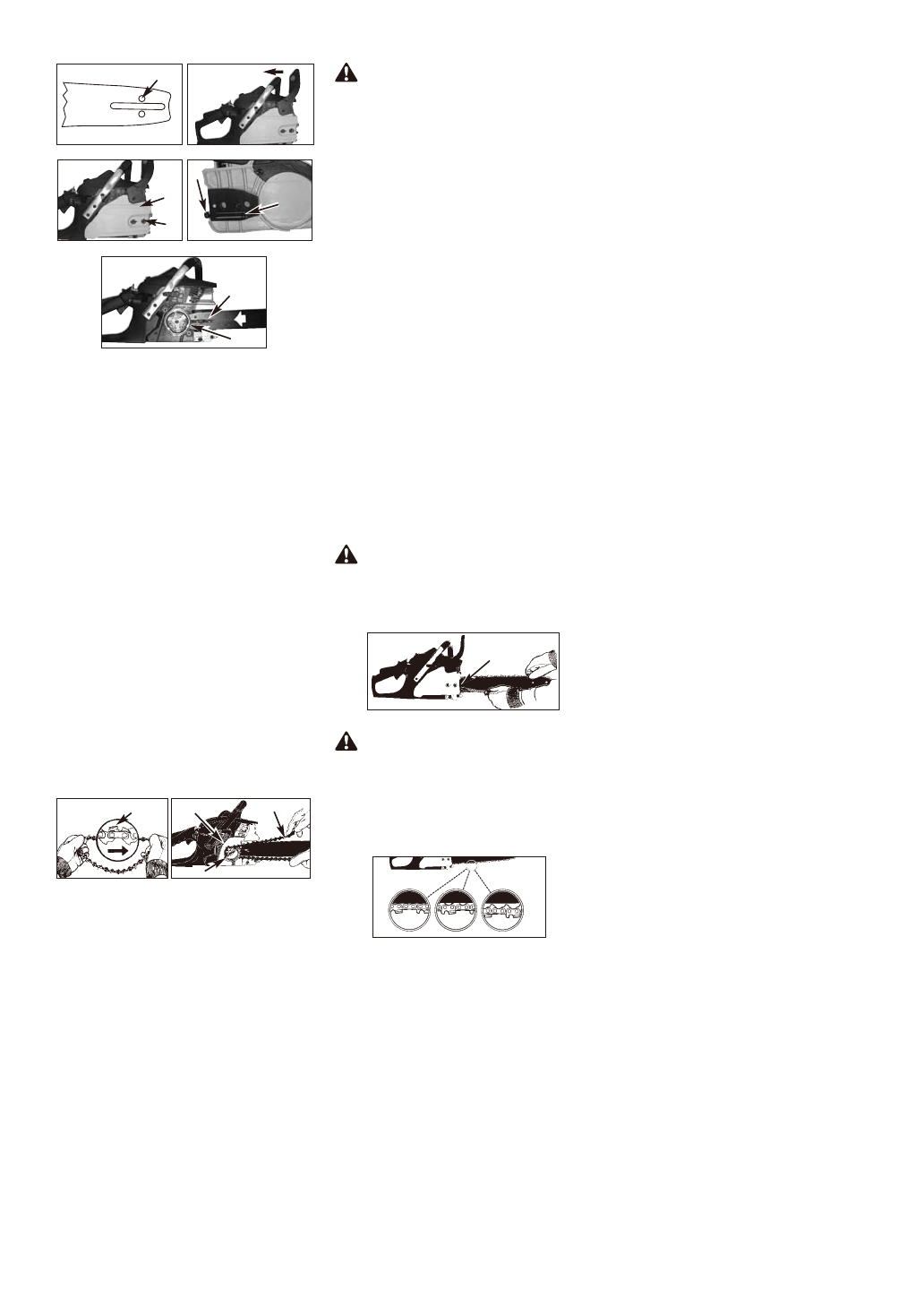

1. Spre  kjeden  uten  i  en  løkke  med

kuttekanter (A) pekende MED KLOKKEN

rundt løkken (Fig. 4A).

2. La  kjeden  gå  rundt  tannhjulet  (B)  bak

koblingen (C). Sørg for at linkene passer

mellom tannhjulene (Fig. 4B).

3. Før  drivverkslinkene  inn  i  sporet  (D)  og

rundt enden av skinnen (Fig. 4B).

MERK:

  Sagkjeden  kan  falle  noe  ned  på

nedre del av skinnen. Dette er normalt.

4. Trekk  styreskinnen  fremover  til  kjeden

sitter godt. Sørg for at alle drivverkslinker

er i sporet på skinnen.

5. Installer koblingsdekslet mens du sørger

for at tangen er plassert i det nedre hullet

i  styreskinnen.  Sørg  for  at  kjeden  ikke

glipper  av  skinnen.  Monter  skinnens

holdemutter  fingerstramme  og  følg

instruksjonen  om  spenningsjustering  i

avsnittet

SPENNINGSJUSTERING  AV

SAGKJEDE

.

MERK:

  Styreskinnens  holdemutter  er  kun

trukket  til  med  hånd  på  dette  punktet  fordi

justering  av  sagkjeden  er  nødvendig.  Følg

instruksjoner

i

avsnittet

SPENNINGSJUSTERING AV SAGKJEDE

.

1. Hold spissen på styreskinnen opp og vri

justeringsringen  (A)  MED  KLOKKEN  for

å øke kjedespenningen. Vri skruen MOT

KLOKKEN for å redusere spenningen på

kjeden.  Sørg  for  at  kjeden  passer  godt

helt rundt styreskinnen (Fig. 5).

2. Etter  at  justeringen  er  gjort,  og  mens  du

fremdeles  holder  spissen  på  skinnen  i

aller  øverste  posisjon,  strammer  du

sikkert  til  skinnens  holdemutter.  Kjeden

har  riktig  spenning  når  det  sitter  stramt

rundt hele veien og kan trekkes rundt av

en hånd med hanske på.

MERK:

 Hvis kjeden er vanskelig å rotere på

styreskinnen  eller  hvis  den  binder  seg,  er

spenningen  for  stram.  Dette  krever  mindre

justering som følger:

A. Løsne  skinnens  holdemutere  så  de  er

fingerstramme. Reduser spenning ved å

vri  skinnejusteringsringen  sakte  MOT

KLOKKEN.  Flytt  kjeden  bakover  og

fremover på skinnet. Fortsett å justere til

kjeden roterer fritt, men passer godt. Øk

spenning

ved

å

vri

skinnejusteringsringen MED KLOKKEN.

B. Når sagbladet har riktig spenning, holder

du  spissen  på  skinnen  i  aller  øverste

posisjon,  og  strammer  sikkert  til  de  2

holdemutterene på skinnen.

Fig. 3A

A

Fig. 3B

Fig. 3C

B

Fig. 3D

C

D

E

Fig. 3E

F

G

IMONTERE SAGKJEDEN:

SPENNINGSJUSTERING AV SAGKJEDE

JUSTERE SAGKJEDEN:

Fig. 4A

A

Fig. 4B

D

B

C

Fig. 5

A

Fig. 6

A

C

B
