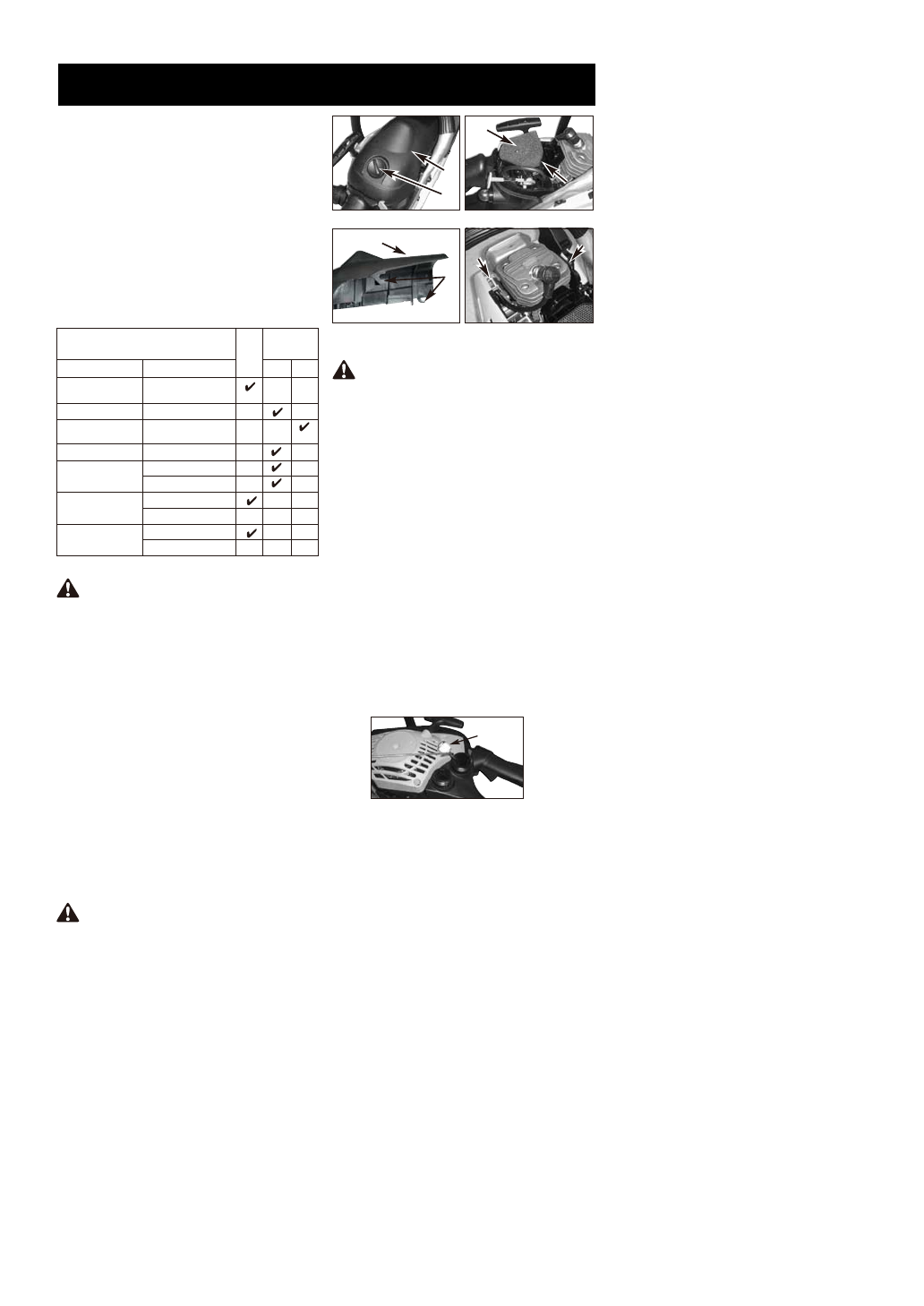

1.

Vyberte otočný prvok (A), ktorý drží filter

na

svojom

mieste,

odskrutkujte

upevňo-

vaciu

skrutku

horného

krytu

a

odstráňte

 ho

(B).  Kryt sa nadvihne. (Obrázok č. 15A)

2.

Vzduchový

filter

(C)

vyberte

z

priehradky

pre filter (D) (Obr. č. 15B).

3.

Filter

očistite.

Filter

umyte

v

čistom

a

vlažnom

mydlovom

roztoku

  s

vodou.

Opláchnite

čistou

studenou

vodou.

Nechajte dôkladne usušiť.

POZNÁMKA:

Vhodné

je

mať

zásobu

náhradných filtrov.

4.

Založte

filter.

Založte

kryt

motora/

vzduchového

filtra.

Uistite

sa,

či

západka

(E),

západka

(F)

a

kryt

správne

dosadajú.

Utiahnite

otočný

prvok

upevňujúci

kryt.

(Obr. č. 15C a Obr. č. 15D)

VÝSTRAHA:

Údržbu

nikdy

nevykonávajte,

keď

je

motor

horúci,

aby

  ste

si nepopálili ruky alebo prsty.

ČISTENIE VZDUCHOVÉHO FILTRA:

A

C

D

B

E

F

F

B

Obr. č. 15A

Obr. č. 15C

Obr. č. 15D

Obr. č. 15B

UPOZORNENIE:

Pílu

nikdy

neštartujte

bez

vzduchového

filtra.

Do

motora

sa

môže

dostať

prach

a

špina

a

poškodiť ho. Filter udržiavajte čistý!

VZDUCHOVÝ FILTER

1.

Odskrutkujte uzáver na palivovej nádrži.

2.

Odrežte

kúsok

mäkkého

drôtu

a

na

jednom konci urobte háčik.

3.

Vložte

  ho

do

otvoru

v

nádrži

a

zachyťte

palivové

potrubie.

Palivové

potrubie

opatrne

ťahajte

smerom

k

otvoru,

kým

  ho

budete môcť zachytiť prstami.

POZNÁMKA:

Palivovú

trubku

nevyťahujte

úplne von z nádrže.

4.

Z nádrže vyberte filter (A) (Obrázok č. 16).

5

.

Otáčavým

pohybom

vytiahnite filter von.

Filter odhoďte.

6

.

Založte

nový

filter.

Koniec

filtra

vložte

do

otvoru

v

nádrži.

Filter

musí

dosadať

na

dolný

  roh

v

nádrži.

Ak

je

  to

potrebné,

dlhým

skrutkovačom

filter

nasmerujte

na

miesto.

7.

Do

nádrže

nalejte

čerstvú

zmes

benzínu

 s

olejom.

Pozrite

si

časť

PALIVO  A  MAZA-

NIE

. Na plniaci otvor naskrutkujte uzáver.

VÝSTRAHA:

Ručnú

motorovú

pílu

nikdy

nepoužívajte

bez

palivového

filtra.

Palivový

filter

  by

sa

mal

vymieňať

po

každých

 20

hodinách

prevádzky.

Pred

výme-

nou filtra úplne vypustite palivo z nádrže.

PALIVOVÝ FILTER

A

Obr. č. 16

1.

Odstráňte dve svorky (A) a

vytiahnite

tlmič

výfuku.  (Obr. 17A)

2.

Odskrutkujte

dve

skrutky,

ktoré

upevňujú

kryt (C). (Obrázok č. 17B)

3.

Starú

mriežku

lapača

iskier

(D)

odhoďte

a

vymeňte za novú.

4.

Znovu

namontujte

diely

tlmiča

výfuku

a

tlmič

výfuku

namontujte

na

valec.

Riadne

utiahnite.

POZNÁMKA:

 Zanesená

mriežka

lapača

iskier výrazne znižuje výkon motora.

MRIEŽKA LAPAČA ISKIER

DOBA PR-
EVÁDZKY

KA

Ž

DÉ

POU

Ž

-

ITIE

KONTROLNÝ ZOZNAM ÚDRŽBY

POLOŽKA

OPAT

R

E

NI

E

Skrutky/matice/

západky

Skontrolovať/utiahnuť

Vzduchový filter

Vyčistiť alebo vymeniť

Palivový filter/olejový

filter

Vymeniť

Zapaľovacia sviečka Očistiť/Nastaviť/Vymeniť
Mriežka lapača iskier Skontrolovať

Palivová hadica

Skontrolovať

10

20

Priestor pre

páčku brzdy

Skontrolovať

Vymeniť podľa potreby

Vymeniť podľa potreby

Vymeniť podľa potreby

NÁVOD NA ÚDR

Ž

BU

Celý

servis

ručnej

motorovej

píly,

okrem

položiek,

ktoré

sa

uvádzajú

v

časti

Návod

na

údržbu v tejto používateľskej príručke, musí

vykonávať odborný personál.

Dobrý

plán

preventívnej

údržby

a

pravidelných

prehliadok

ako

aj

starostlivosť

prispievajú

k

predĺženiu

životnosti

a

k

zvýšeniu výkonu ručnej motorovej píly.

Tento

kontrolný

zoznam

údržby

slúži

ako

sprievodca tohto plánu.

Pri

určitých

podmienkach

môže

byť

potrebné

čistenie,

nastavovanie

a

výmena

dielov

v

častejších

intervaloch,

ako

sa

uvádza

v

návode na údržbu.

PREVENTÍVNA ÚDRŽBA
