IDENTIFIKASJON (HVA ER HVA?)

IDENTIFIKASJON AV SYMBOLER

-- 48 --

Les  og  forstå  instruksjonsveiled-
ningen og alle advarselsetiketter
før bruk av maskinen.

Pumpebelg

20

19

18

17

16

15

21

22

14

13

1

7

5

6

11

2

23

3

4

10

12

9

8

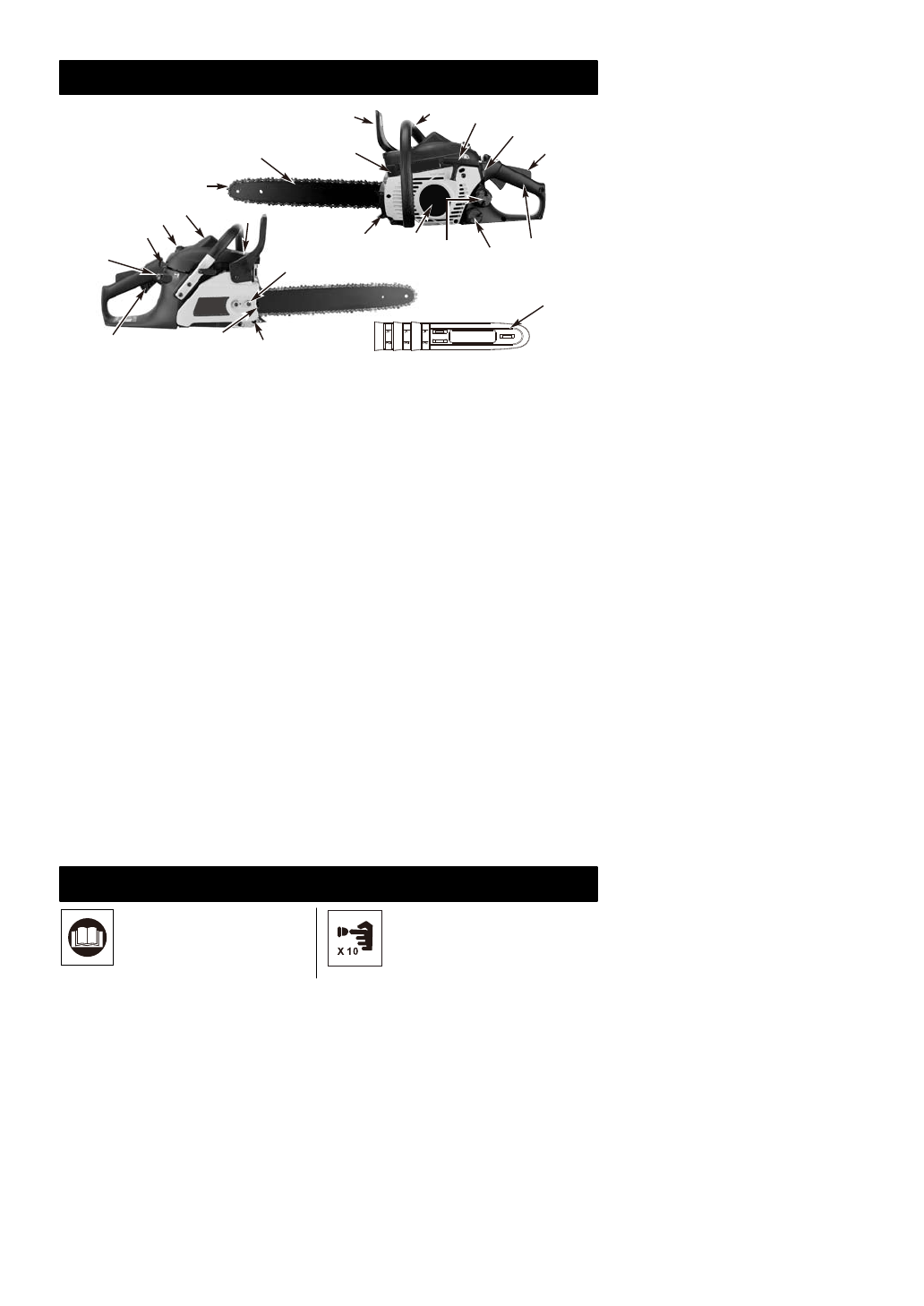

1. Sagkjede
2. Styreskinne
3. Gnistfanger
4. Kjedebremsespake/

håndbeskyttelse

5. Fronthåndtak
6. Starterhåndtak
7. PÅ/AV-bryter
8. Sikkerhetsutløser

9. Bakre håndtak / Boot Loop
10. Oljetanklokk
11. Lokk på drivstofftank
12. Starterdeksel
13. Støtfanger med spisser
14. Skinnens holdemutere
15. Lyddempervern
16. Tennplugg
17. Luftfilterdeksel

18. Chokespake for

        automatisk choke
19. Pumpebelg
20. Gasshåndtak/utløser
21. Justeringsskrue for sagkjede
22. Kjedefanger
23. Deksel til styreskinne

SIKKERHETSFUNKSJONER

Tall foran beskrivelsene korresponderer med tallene over slik at du lett kan finne sikkerhetsf-

unksjonen.

1

SAGKJEDE  MED  LAVT  TILBAKESLAG

hjelper  til  med  å  betydelig  redusere

tilbakeslag,  eller  intensiteten  av

tilbakeslag,  på  grunn  av  spesielt

designede dybdemålere og vernlinker.

3

GNISTFANGER

  holder  karbon  og

andre  brannfarlige  partikler  over  0,023

tommer  (0,06  mm)  i  størrelse  fra

motoreksosflyt.

Overensstemmelse

med  lokale,  statlige  og  føderale  lover

og/eller  reguleringer  regulerer  bruk  av

en gnistfanger er brukerens ansvar. Se

Sikkerhetsforanstalninger

for

mer

informasjon.

4

KJEDEBREMSESPAKE  /  HÅNDBES-

KYTTELSE

beskytter

operatørens

venstre  hånd  i  tilfelle  den  glipper  av

fronthåndtaket mens sagen brukes.

4

KJEDEBREMSE

 er en sikkerhetsfunks-

jon  designet  til  å  redusere  muligheten

for  personskade  fra  tilbakeslag  ved  å

stoppe en bevegende sagkjede i løpet

av  millisekunder.  Den  aktiveres  av

KJEDEBREMSE-spaken.

7

STOPPBRYTER

stopper

motoren

øyeblikkelig

når

den

utløses.

Stoppbryter må trykkes til ON-posisjon

for å starte eller omstarte motoren.

8

SIKKERHETSUTLØSER

forhindrer

utilsiktet  akselerasjon  av  motoren.

Gasshåndtaksutløseren  (20)  kan  ikke

klemmes

inn

med

mindre

sikkerhetsslåen er trykt ned.

22

KJEDEFANGER

  reduserer  faren  for

personskade  i  tilfelle  sagkjeden  slites

av  eller  hopper  av  sporet  under  bruk.

Kjedefangeren er designet til å snappe

opp en piskende kjede.
