1.

Odkręć  pokrętło  (A)  mocujące  pokrywę

filtra powietrza, zdejmij pokrywę górną (B),

luzując  śruby  mocujące  pokrywę.  Zdejmij

pokrywę. (Rys.15A)

2.

Wyjmij  filtr  powietrza  (C)  z  komory

powietrza (D) (Rys. 15B).

3.

Oczyść filtr powietrza. Umyj filtr w czystej,

ciepłej  wodzie  z  mydłem.  Przepłukaj  w

czystej,

chłodnej

wodzie.

Wysusz

całkowicie na powietrzu.

UWAGA:

 Zaleca się posiadanie zapasowego

filtra.

4.

Zainstaluj  filtr  powietrza.  Załóż  pokrywę

silnika/filtra  powietrza.  Sprawdź,  czy  są

prawidłowo dopasowane zatrzaski (E) i (F)

oraz  pokrywa.  Dokręć  pewnie  pokrętło

mocowania pokrywy. (Rys.15C i Rys.15D)

1.

Naciśnij przełącznik STOP.

2.

Odkręć  pokrętło  (A)  mocujące  pokrywę

filtra powietrza, zdejmij pokrywę górną (B),

luzując  śruby  mocujące  pokrywę.  Zdejmij

pokrywę. (Rys.18A)

3.

Odłącz złącze przewodu (C) od świecy (D)

jednocześnie

ciągnąc

i

obracając

(Rys.18B).

4.

Wykręć  świecę  kluczem  nasadowym  do

świec.  NIE  NALEŻY  UŻYWAĆ  INNYCH

NARZĘDZI.

5

.

Sprawdź  szczelinomierzem  szczelinę

elektrod i w razie potrzeby ustaw szczelinę

na 0,025” (0,635mm).

6

.

Zainstaluj nową świecę.

UWAGA:

 Do wymiany należy użyć świecę z

opornikiem.

UWAGA:

  Ten  system  zapłonu  iskrowego

spełnia  wszystkie  wymagania  przepisów

dotyczących

urządzeń

powodujących

zakłócenia (Interference-Causing Equipment

Regulations).

1.

Odkręcić korek zbiornika paliwa.

2.

Wygnij kawałek miękkiego drutu, formując

na jednym końcu haczyk.

3.

Włóż  do  otworu  zbiornika  paliwa  i  chwyć

przewód paliwa. Ostrożnie podciągnij wąż

paliwa  do  otworu,  aż  będzie  można

uchwycić go palcami.

UWAGA:

  Nie  należy  wyciągać  całkowicie  węża

ze zbiornika paliwa.

4.

Wyjmij filtr (A) ze zbiornika (Rys. 16).

5

.

Wyciągnij filtr obrotowym ruchem. Usuń filtr.

1.

Odkręć  2  śruby  (A)  i  wyjmij  tłumik.  (Rys.

17A)

2.

Odkręć  2  śruby  przytrzymujące  pokrywę

(C). (Rys.17B)

3.

Usuń  zużyty  ekran  łapacza  iskier  (D)  i

wymień go na nowy.

4.

Włóż  z  powrotem  elementy  tłumika  i

przymocuj  tłumik  do  cylindra.  Mocno

dokręć.

UWAGA:

  Zanieczyszczony  ekran  łapacza  iskier

znacznie zmniejsza moc silnika.

OSTRZEŻENIE:

Nie

należy

wykonywać  czynności  konserwacji  piły,  gdy

silnik  jest  gorący,  ponieważ  grozi  to

oparzeniem rąk lub palców.

OSTRZEŻENIE:

Nigdy  nie  używać

piły  bez  filtra  paliwa.  Po  każdych  20

godzinach pracy filtr paliwa należy wymienić.

Przed  wymianą  filtra  należy  całkowicie

opróżnić zbiornik paliwa.

PRZESTROGA:

Nigdy  nie  należy

używać  piły  bez  filtra  powietrza.  Pył  i

zanieczyszczenia  mogą  zostać  wciągnięte

do  silnika  i  uszkodzić  go.  Filtr  powietrza

należy utrzymywać w czystości!

FILTR POWIETRZA

FILTR PALIWA

EKRAN ŁAPACZA ISKIER

UWAGA:

  Dla  efektywnego  działania  silnika  piły,

konieczne  jest  utrzymanie  czystości  świecy  i

prawidłowej szczeliny.

ŚWIECA

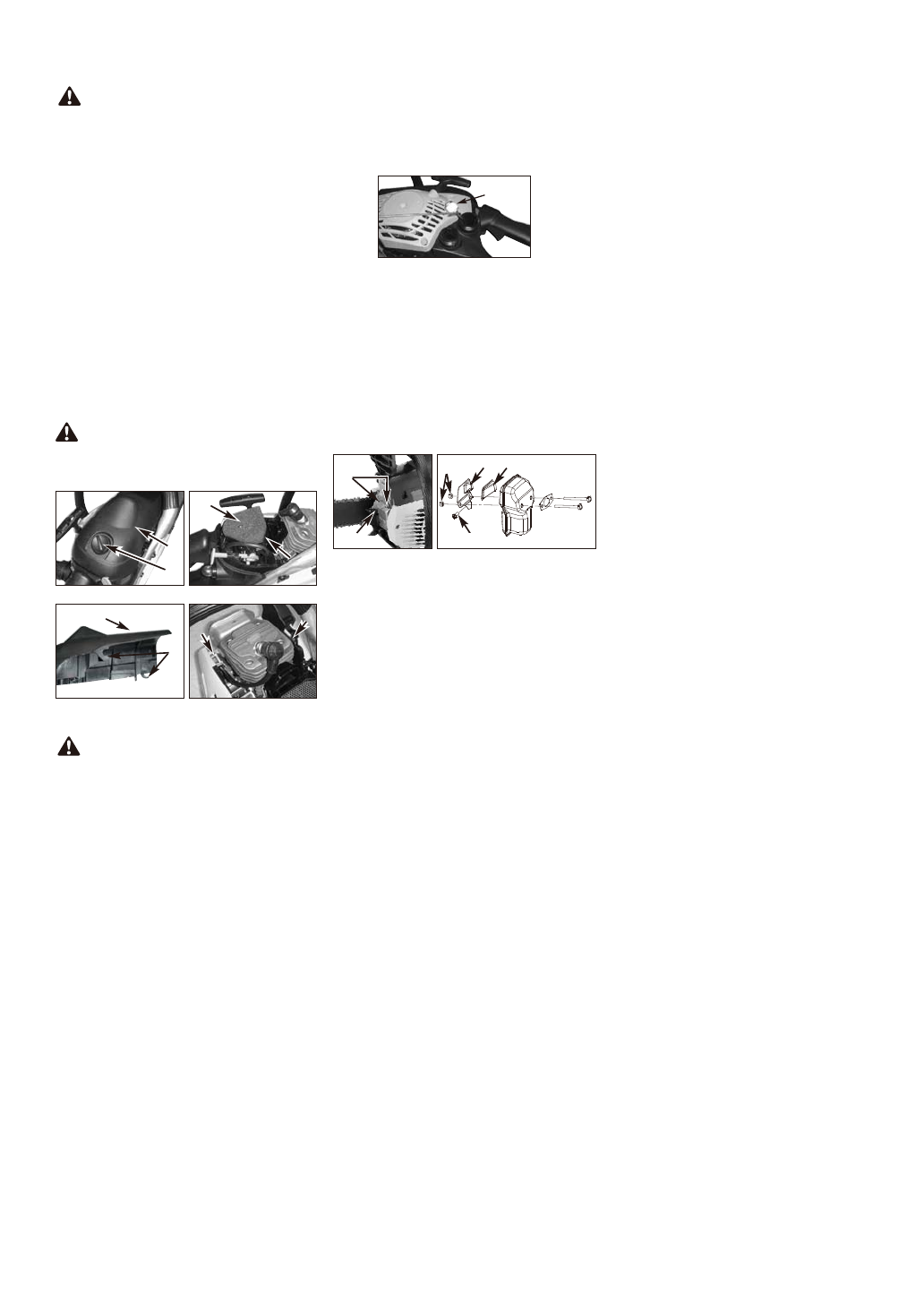

Rys. 15A

Rys. 16

Rys. 15C

Rys. 15D

Rys. 15B

Rys. 17A

Rys. 17B

ABY OCZYŚCIĆ FILTR POWIETRZA:

6

.

Zainstaluj  nowy  filtr.  Włóż  koniec  filtra  do

otworu  zbiornika  paliwa.  Upewnij  się,  że  filtr

został  osadzony  w  dolnym  rogu  zbiornika.  W

razie potrzeby przesuń filtr długim śrubokrętem

we właściwe miejsce.

7.

Napełnij  zbiornik  świeżą  mieszanką  paliwa/

oleju. Patrz, część

PALIWO I SMAROWANIE

.

Zainstaluj korek wlewu paliwa.
