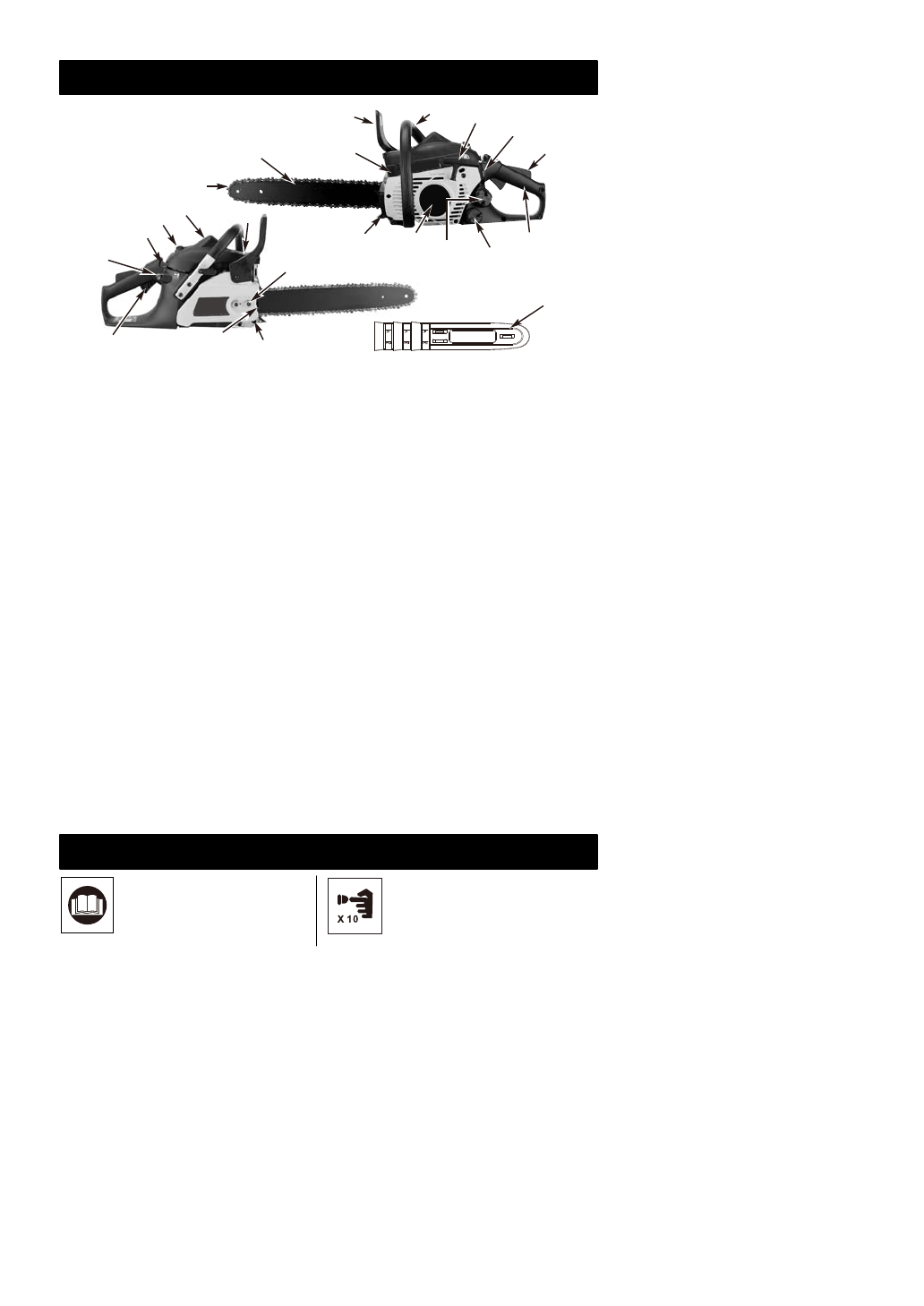

IDENTIFIERING (VAD ÄR VAD?)

IDENTIFIERING AV SYMBOLER

-- 33 --

Läs och förstå bruksanvisningen
och alla varningsetiketter innan
maskinen används.

Flödare

20

19

18

17

16

15

21

22

14

13

1

7

5

6

11

2

23

3

4

10

12

9

8

1. Sågkedja
2. Sågsvärd
3. Gnistfångarnät
4. Kedjebromsspak /

Kastskydd

5. Främre handtag
6. Starthandtag
7. Stoppkontakt
8. Gasspärr

9. Bakre handtag / Fotsteg
10. Oljetanklock
11. Bränsletanklock
12. Startkåpa
13. Barkstöd
14. Låsmutter sågsvärd
15. Ljuddämparskydd
16. Tändstift
17. Luftfilterkåpa

18. Chokereglage till

        autochoke
19. Flödare
20. Gasreglage
21. Justeringsskruv sågkedja
22. Kedjefångare
23. Svärdsskydd

SÄKERHETSFUNKTIONER

Siffrorna före beskrivningen motsvarar siffrorna ovan för att hjälpa dig att hitta säkerhetsfun-

ktionen.

1

KASTREDUCERAD SÅGKEDJA

hjälper

till att reducera risken för kast eller min-

ska kraften på kastet tack vare speciellt

utformade  underställningsklackar  och

styrlänkar.

3

GNISTFÅNGARNÄT

  hindrar  kol-  och

andra brännbara partiklar över 0,6 mm

storlek från att komma ut ur avgasröret.

Det  är  användarens  ansvar  att  följa

lokala,  regionala  eller  statliga  lagar

och/eller

föreskrifter

angående

användning  av  gnistfångarnät.  Se

Säkerhetsinstruktioner  för  ytterligare

information.

4

KEDJEBROMSSPAK  /  KASTSKYDD

skyddar  användarens  vänstra  hand

tappar  taget  om  det  främre  handtaget

när sågen körs.

4

KEDJEBROMS

 är en säkerhetsfunktion

som  minskar  risken  för  skada  vid  kast

genom att stoppa sågkedjan på några

millisekunder.  Den  aktiveras  av

kedjebromsspaken.

7

STOPPKONTAKT

  stoppar  omedelbart

motorn

när

den

aktiveras.

Stoppkontakten  måste  ställas  i  läge

ON för att starta motorn eller starta om

motorn.

8

GASSPÄRR

förhindrar

oavsiktlig

acceleration av motorn. Det går inte att

trycka  på  gasreglaget  (20)  innan

gasspärren trycks ned.

22

KEDJEFÅNGARE

  minskar  risken  för

personskada  om  sågkedjan  går  av

eller  hoppar  av  under  körning.

Kedjefångare  är  utformad  att  fånga  en

lös kedja.
