-- 143 --

Tinkamas pjūklo grandinės įtempimas labai

svarbus,  todėl  turi  būti  tikrinamas  prieš

užvedant  įrankį,  taip  pat  kiekvieną  kartą

dirbant.

Jei  pjūklo  grandinės  reguliavimui  atlikti

skirsite laiko, tai pagerės pjovimo našumas

ir pailgės grandinės tarnavimo laikas.

Tvarkydami  pjūklo  grandinę  ar  ją

reguliuodami,  visada  dėvėkite  tvirtas

darbines pirštines.

1

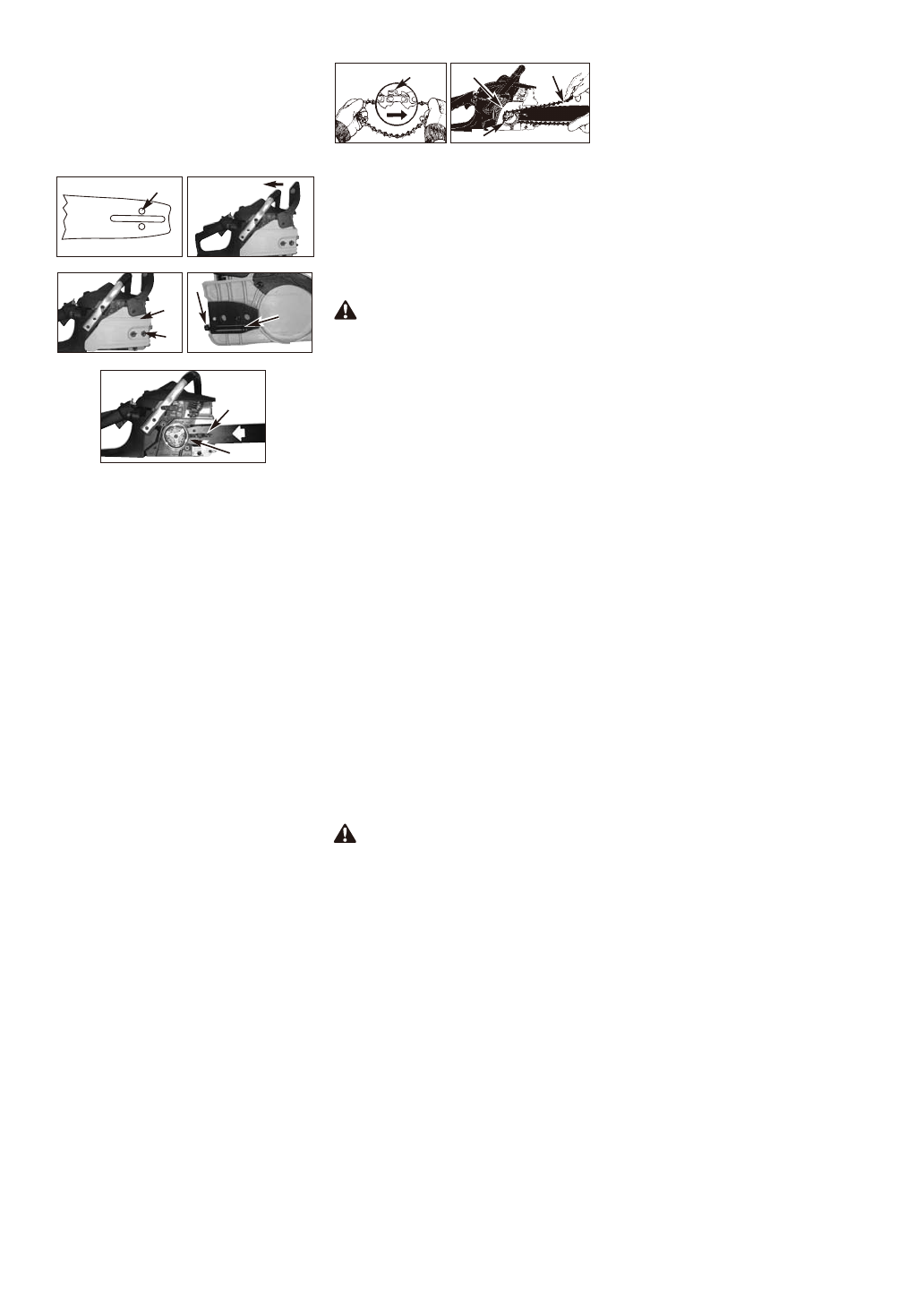

. Grandinę išskleiskite į kilpą, pjaunamuo-

sius  kraštus  (A)  nukreipkite  PAGAL

LAIKRODŽIO RODYKLĘ aplink kilpą (4A

pav.).

2

. Grandinę apsukite aplink krumpliaratį (B)

už sankabos (C). Įsitikinkite, kad grandys

gerai  gula  tarp  krumpliaračio  dantų  (4B

pav.).

3

. Varančiąsias  grandis  įtaisykite  į  griovelį

(D)  ir  apsukite  aplink  kreipiančiosios

juostos galą (4B pav.).

PASTABA:

  pjūklo  grandinė  gali  šiek  tiek

nukarti  nuo  apatinės  juostos  dalies.  Tai

normalu.

4. Pjovimo  juostą  patraukite  į  priekį,  kad

grandinė  gerai  priglustų.  Įsitikinkite,  kad

visos  varančiosios  grandys  yra  juostos

griovelyje.

5

. Patikrinkite, ar liežuvėlis yra žemiausioje

pjovimo  juostos  angoje,  ir  uždėkite

sankabos  gaubtą.  Įsitikinkite,  kad

grandinė  neslysta  nuo  juostos.  Ranka

tvirtai įsukite juostos fiksuojamąją veržlę

ir  vykdykite  įtempimo  reguliavimo

instrukcijas,  pateiktas  skyriuje

PJŪKLO

GRANDINĖS

ĮTEMPIMO

REGULIAVIMAS

.

PASTABA:

  pjovimo  juostos  fiksavimo

veržlės  šiame  taške  įtaisytos  taip,  kad

tempimą  būtų  galima  atlikti  ranka,  nes

pjūklo  grandinę  reikia  reguliuoti.  Vykdykite

skyriaus PJŪKLO GRANDINĖS ĮTEMPIMO

REGULIAVIMAS nurodymus.

3E. pav.

F

G

PJŪKLO GRANDINĖS  MONTAVIMAS

PJŪKLO GRANDINĖS ĮTEMPIMO

REGULIAVIMAS

4A. pav.

A

4B. pav.

D

B

C

ĮSPĖJIMAS:

tvarkydami  pjūklo

grandinę ar ją reguliuodami, visada dėvėkite

tvirtas darbines pirštines.

1

. Kreipiančiosios  juostos  galą  laikykite

pakeltą,  o  reguliavimo  veržlę  (A)

pasukite

PAGAL

LAIKRODŽIO

RODYKLĘ,

kad

padidintumėte

grandinės  įtempimą.  Veržlę  (A)  sukant

PRIEŠ

LAIKRODŽIO

RODYKLĘ,

grandinės  įtempimas  sumažinamas.

Patikrinkite,  ar  grandinė  gerai  prigludusi

aplink visą pjovimo juostą (5 pav.).

2

. Baigę  reguliuoti  ir  vis  dar  laikydami

juostos  galą  pakeltą,  tvirtai  priveržkite

juostos fiksuojamąsias veržles. Grandinė

tinkamai  įtempta,  kai  ji  gerai  prigludusi

aplink juostą ir gali būti pastumta pirštine

apmauta ranka.

PASTABA:

  jei  grandinę  sunku  sukti  aplink

pjovimo  juostą  arba  ji  labai  kieta,  tai  ji  per

smarkiai įtempta. Reikia truputį pareguliuoti:

A. Atlaisvinkite  juostos  fiksavimo  veržles,

kad  jas  būtų  galima  veržti  pirštais.

Sumažinkite

įtempimą,

juostos

reguliavimo  veržlę  lėtai  pasukdami

PRIEŠ

LAIKRODŽIO

RODYKLĘ.

Grandinę ant juostos pajudinkite į priekį ir

atgal.  Reguliuokite  tol,  kol  grandinė

sukasi laisvai, tačiau yra gerai prigludusi.

Padidinkite

įtempimą,

juostos

reguliavimo  veržlę  pasukdami  PAGAL

LAIKRODŽIO RODYKLĘ.

B. Kai  pjūklo  grandinė  tinkamai  įtempta,

juostos  galą  laikykite  pakeltą  ir  gerai

priveržkite  2  juostos  fiksuojamąsias

veržles.

PJŪKLO GRANDINĖS REGULIAVIMAS

PERSPĖJIMAS:

nauja  pjūklo

grandinė  tempiasi,  todėl  ją  reikia  reguliuoti

po  ne  daugiau  kaip  5  pjovimo  ciklų.  Tai

įprasta,  kol  grandinė  nauja.  Tačiau  vėliau

reguliavimų intervalas greitai pailgės.

3A. pav.

A

3B. pav.

3C. pav.

B

3D. pav.

C

D

E

3

. Suktuvu  sukite  reguliavimo  veržlę  (D)

PRIEŠ  LAIKRODŽIO  RODYKLĘ  tol,  kol

LIEŽUVĖLIS  (E)  (išsikišęs  dantukas)

atsidurs savo eigos gale (3D pav.).

4. Pjovimo  juostos  galą  su  angomis

užmaukite  ant  juostos  varžto  (F).

Pjovimo  juostą  stumkite  už  sankabos

būgno (G) tol, kol ji sustos (3E pav.).
