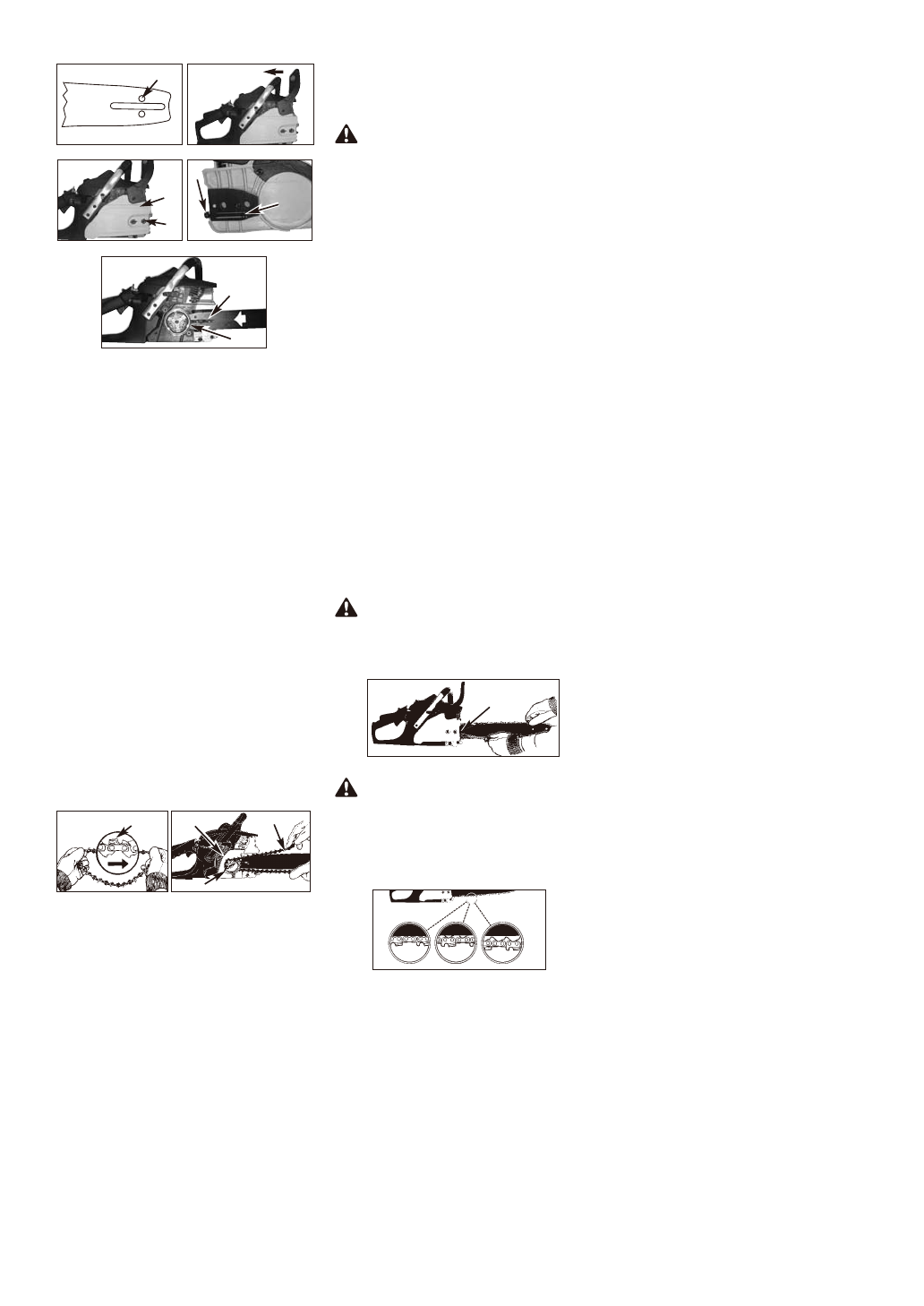

Proper  tension  of  saw  chain  is  extremely

important  and  must  be  checked  before

starting,  as  well  as  during  any  cutting

operation.

WARNING:

 Always wear heavy duty

gloves when handling saw chain or making

saw chain adjustments.

CAUTION:

  A  new  saw  chain

stretches,  requiring  adjustment  after  as

few  as  5  cuts. This  is  normal  with  a  new

chain,  and  the  interval  between  future

adjustments  will lengthen quickly.

CAUTION:

  If  saw  chain  is  TOO

LOOSE  or TOO TIGHT,  the  sprocket,  bar,

chain,  and  crankshaft  bearings  will  wear

more  rapidly.  Study  Fig. 6  for  information

concerning  correct  cold  tension  (A),

correct  warm  tension (B), and as a guide for

when saw chain needs adjustment (C).

Always  wear  heavy  duty  gloves  when

handling  saw  chain  or  making  saw  chain

adjustments.

1. Spread  chain  out  in  a  loop  with  cutting

edges (A) pointing  CLOCKWISE  around

loop (Fig. 4A).

2. Slip  the  chain  around  the  sprocket  (B)

behind  the  clutch  (C). Make  sure  the

links  fit  between  the  sprocket  teeth

(Fig. 4B).

3. Guide the drive links into the groove (D)

and  around the end of the bar (Fig. 4B).

NOTE:

The saw chain may droop slightly on

the lower part of bar. This is normal.

4. Pull  guide  bar  forward  until  chain  is

snug. Ensure all drive links are in the bar

groove.

5. Install  the  clutch  cover  making  sure  the

tang  is  positioned in the lower hole in the

guide bar. Make sure the chain  does  not

slip off of the bar. Install the bar retaining

nut  hand  tight  and  follow  tension

adjustment  instructions  in  Section

SAW

CHAIN

TENSION

ADJUSTMENT.

NOTE:

The  guide  bar  retaining  nuts  are

installed  only  hand  tight  at  this  point

because  saw  chain  adjustment  is

required. Follow  instructions  in  Section

SAW  CHAIN TENSION ADJUSTMENT.

1. Hold  nose  of  guide  bar  up  and  turn

adjustment  screw  (A)  CLOCKWISE  to

increase  chain  tension.  Turning  screw

COUNTERCLOCKWISE  will  decrease

amount of  tension  on  chain. Ensure  the

chain  fits  snugly  all the  way  around  the

guide bar (Fig. 5).

2. After  making  adjustment,  and  while  still

holding  nose of  bar  in  the  uppermost

position,  tighten  the  bar retaining  nuts

securely. Chain  has  proper  tension

when  it  has  a  snug  fit  all  around  and

can  be  pulled around by gloved hand.

NOTE:

If  chain  is  difficult  to  rotate  on

guide  bar  or  if  it binds,  too  much  tension

has  been  applied. This  requires  minor

adjustment as follows:

A. Loosen  the  bar  retaining  nuts  so  they

are  finger  tight.  Decrease  tension  by

turning  the  bar  adjustment  screw

COUNTERCLOCKWISE  slowly. Move

chain back and forth on bar. Continue to

adjust  until  chain  rotates  freely,  but  fits

snugly.  Increase  tension  by  turning  bar

adjustment screw CLOCKWISE.

B. When  saw  chain  has  proper  tension,

hold  nose  of  bar  in  the  uppermost

position  and  tighten  the  2  bar  retaining

nuts securely.

Fig. 3A

A

Fig. 3B

Fig. 3C

B

Fig. 3D

C

D

E

Fig. 3E

F

G

TO INSTALL SAW CHAIN:

SAW CHAIN TENSION ADJUSTMENT

Taking  the  time  to  make  needed

adjustments  to  the  saw  chain  will  result  in

improved

cutting

performance

and

prolonged chain life.

TO ADJUST SAW CHAIN:

Fig. 4A

A

Fig. 4B

D

B

C

Fig. 5

A

Fig. 6

A

C

B
