Korrekt kedjespänning är mycket viktigt och

måste kontrolleras före start såväl som före

sågningsarbetet.

Att  ta  den  tid  som  behövs  för  att  göra

justeringar  på  sågkedjan  leder  till  bättre

sågningsprestanda  och  längre  livstid  på

kedjan.

VARNING!

  Bär  alltid  kraftiga

handskar vid hantering av eller justering av

sågkedjan.

OBS!

 En ny sågkedja sträcks ut och

kräver  justering  efter  endast  fem

sågningar  Detta  är  normalt  med  en  ny

kedja  och  intervallen  mellan  framtida

justeringar blir snabbt längre.

VARNING:

  Om  sågkedjan  är  FÖR

LÖS  eller  FÖR  SPÄND  slits  kugghjulet,

svärdet,  kedjan  och  vevaxelns  lager  ut

snabbare.  Se  på  fig.  6  för  information  om

rätt kall spänning (A), rätt varm spänning (B)

och som vägledning när sågkedjan behöver

justeras (C).

Bär alltid kraftiga handskar vid hantering av

eller justering av sågkedjan.

1. Lägg  ut  kedjan  i  en  ring  så  att  de

skärande  eggarna  (A)  pekar  MEDURS  i

ringen (Fig. 4A).

2. Lägg  kedjan  runt  drivhjulet  (B)  bakom

kopplingen  (C).  Se  till  att    länkarna  pas-

sar mellan kugghjulets tänder (Fig. 4B).

3. För  in  drivlänkarna  i  spåret  (D)  och  runt

svärdets ände (Fig. 4B).

OBS:

  Sågkedjan  kan  slacka  något  på

svärdets undersida.Detta är normalt.

4. Dra  sågsvärdet  framåt  till  kedjan  är

sträckt.  Kontrollera  att  alla  drivlänkar

ligger i spåret.

5. Montera  kopplingskåpan  och  se  till  att

medbringartappen är placerad i svärdets

nedre  hål.  Kontrollera  att  kedjan  inte

glider  av  svärdet.  Dra  åt  sågsvärdets

låsmutter för hand och följ anvisningarna

för  att  spänna  kedjan  i  avsnittet

JUSTERA KEDJESPÄNNINGEN.

OBS:

  Sågsvärdets  låsmuttrar  är  för  tillfället

endast  åtdragna  för  hand  eftersom  sågke-

djan  måste  justeras.  Följ  anvisningarna  i

avsnitt

JUSTERA KEDJESPÄNNINGEN.

1. Håll  upp  sågsvärdets  spets  och  vrid

justeringsskruven  (A)  MEDURS  för  att

öka  kedjespänningen.  Vrid  skruven

MOTURS  för  att  minska  kedjespä-

nningen. Kontrollera att kedjan sitter tätt

hela vägen runt sågsvärdet (Fig. 5).

2. Dra  åt  sågsvärdets  låsmuttrar  hårt  när

justeringen  är  klar  och  med  spetsen

fortfarande  riktad  uppåt.  Kedjan  har  rätt

spänning  när  den  sitter  tätt  runt  hela

svärdet  och  kan  dras  runt  med  en

handskförsedd hand.

OBS:

  Om  det  är  svårt  att  dra  kedjan  runt

sågsvärdet  eller  om  den  fastnar  är  den  för

spänd. Detta kräver en mindre justering:

A. Lossa sågsvärdets låsmuttrar så att de är

lätt åtdragna. Minska spänningen genom

att  sakta  skruva  justeringsskriven

MOTURS. Flytta kedjan fram och tillbaka

på  svärdet.  Fortsätt  justera  tills  kedjan

rör  sig  lätt,  men  sitter  spänd.  Öka

spänningen  genom  att  sakta  skruva

justeringsskriven MEDURS.

B. Dra  åt  sågsvärdets  låsmuttrar  hårt  när

justeringen  är  klar  och  med  spetsen

fortfarande riktad uppåt.

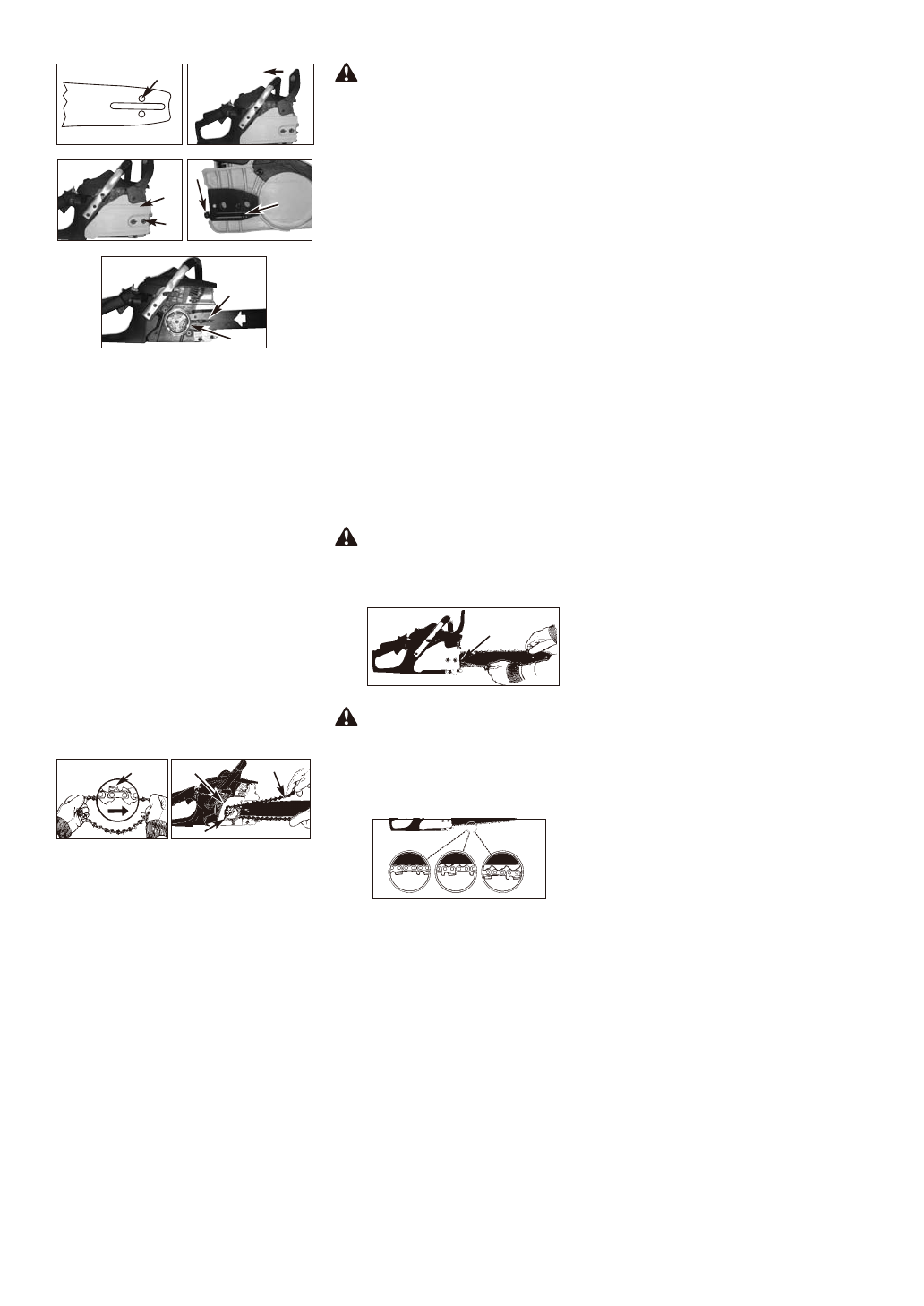

Fig. 3A

A

Fig. 3B

Fig. 3C

B

Fig. 3D

C

D

E

Fig. 3E

F

G

INSTALLERA SÅGKEDJAN:

JUSTERA KEDJESPÄNNINGEN

JUSTERA SÅGKEDJAN:
