extract the bulb

D

by pressing it slight-

ly and turning it anticlockwise (bayonet

locking) then replace it;

❒

refit the cover/bulb holder

C

by turning

it clockwise and locking it properly;

❒

close the lid and turn the fastening de-

vice.

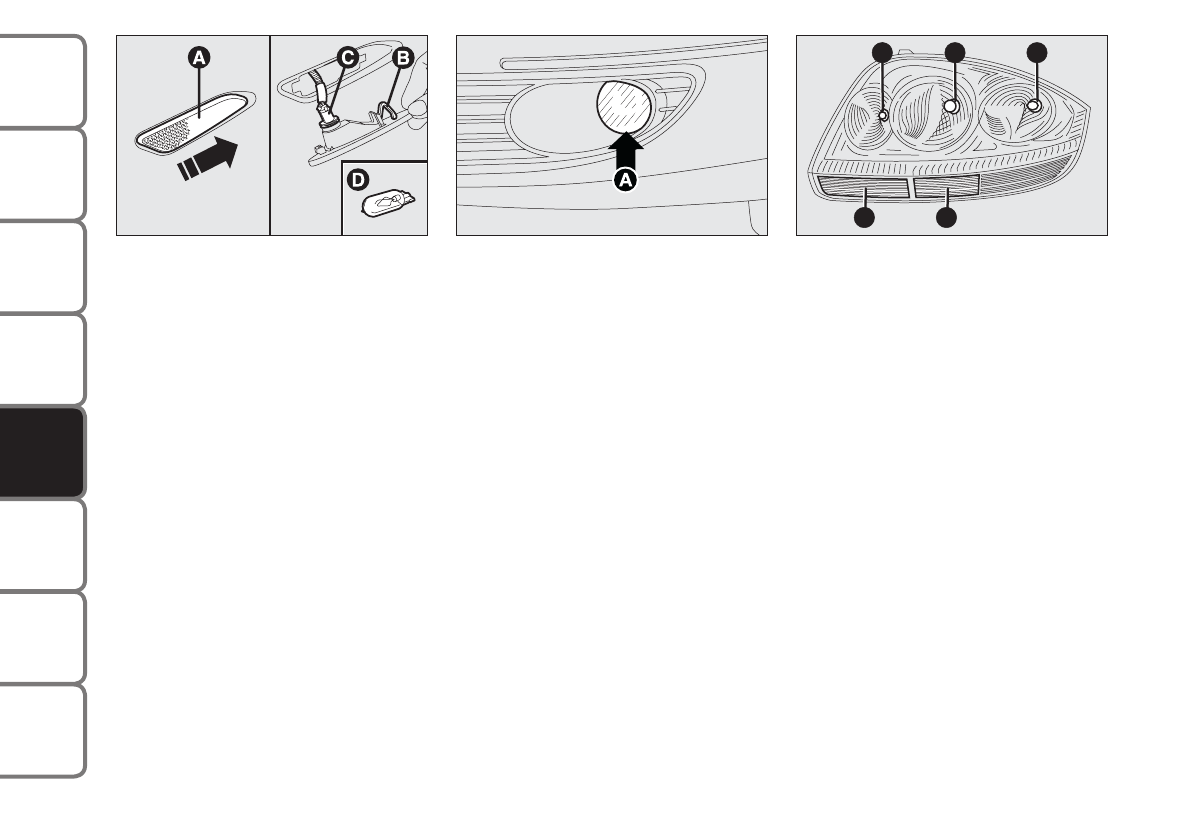

Side fig. 20

To change the bulb, proceed as follows:

❒

work on the lens

A

to compress the in-

ternal catch

B

, then pull the unit out-

wards;

❒

turn the bulb holder

C

anticlockwise,

extract the clipped-on bulb

D

and re-

place it;

❒

refit the bulb holder

C

in the lens and

turn it clockwise;

❒

refit the unit making sure that the in-

ternal catch

B

clips into position.

FRONT FOG LIGHTS

(where provided)

Contact Fiat Dealership to have front fog

lights

A-fig. 21

replaced.

REAR LIGHT CLUSTERS

fig. 22-23

Rear light cluster contain taillights, brake

light, direction indicators and rear fog light

bulbs. The bulbs are arranged inside the

light unit as follows:

A

brake lights (two lights)

B

taillights

C

rear fog lights

D

direction indicators

E

reversing light.

fig. 20

F0R0226m

fig. 22

D

A

B

C

E

F0R0227m

fig. 21

F0R0114m

установите  на  место  крышку/патрон

лампы

С

 поворотом по часовой стрел

-

ке до отказа;
закройте  крышку  и  заблокируйте  за

-

щелку.

Боковые повторители (

рис.

20)

Для  замены  лампы  сделайте  следую

-

щее:

нажмите на рассеиватель

A

, чтобы сжать

внутреннюю пружину

B

, затем извлеки

-

те повторитель в сборе наружу;
поверните  патрон

C

  против  часовой

стрелки, извлеките защемленную лам

-

пу

D

 и замените ее;

установите патрон

C

 в корпус повторите

-

ля и поверните его по часовой стрелке;
установите повторитель в гнездо, убе

-

дившись,  что  внутренняя  пружина  B

заняла исходное положение.













ПРОТИВОТУМАНЫЕ ФАРЫ

(если есть)

Для замены ламп противотуманных фар

A  (

рис.

21)

обратитесь  на  станцию

технического обслуживания Fiat.

ЗАДНИЕ КОМБИНИРОВАННЫЕ

ФОНАРИ

(

рис.

22-23)

В  задние  комбинированные  фонари

устанавливаются  лампы  габаритных

огней,  стоп-сигналов,  указателей

поворотов  и  задних  противотуманных

фонарей.  Расположение  ламп  с

внутренней стороны комбинированного

фонаря приведено на рисунке:

A

стоп-сигнал (двухнитевая лампа);

B

габаритный огонь;

C

задний противотуманный фонарь;

D

указатель поворота;

E

огонь заднего хода.

Рис. 20

Рис. 22

Рис. 21
