3. Montage

WARNUNG:

 Stoppen Sie den Motor des Gerätes und stecken Sie das Ver-

längerungskabel aus, bevor Sie die Lufteinlassklappe öffnen oder versuchen,
die Blas- oder Saugrohre einzusetzen oder zu entfernen.
Um ernsthafte Verletzungen durch die rotierenden Blätter des Geräts zu vermeiden,
muss der Motor gestoppt werden, und die Rotorblätter dürfen sich nicht mehr drehen.

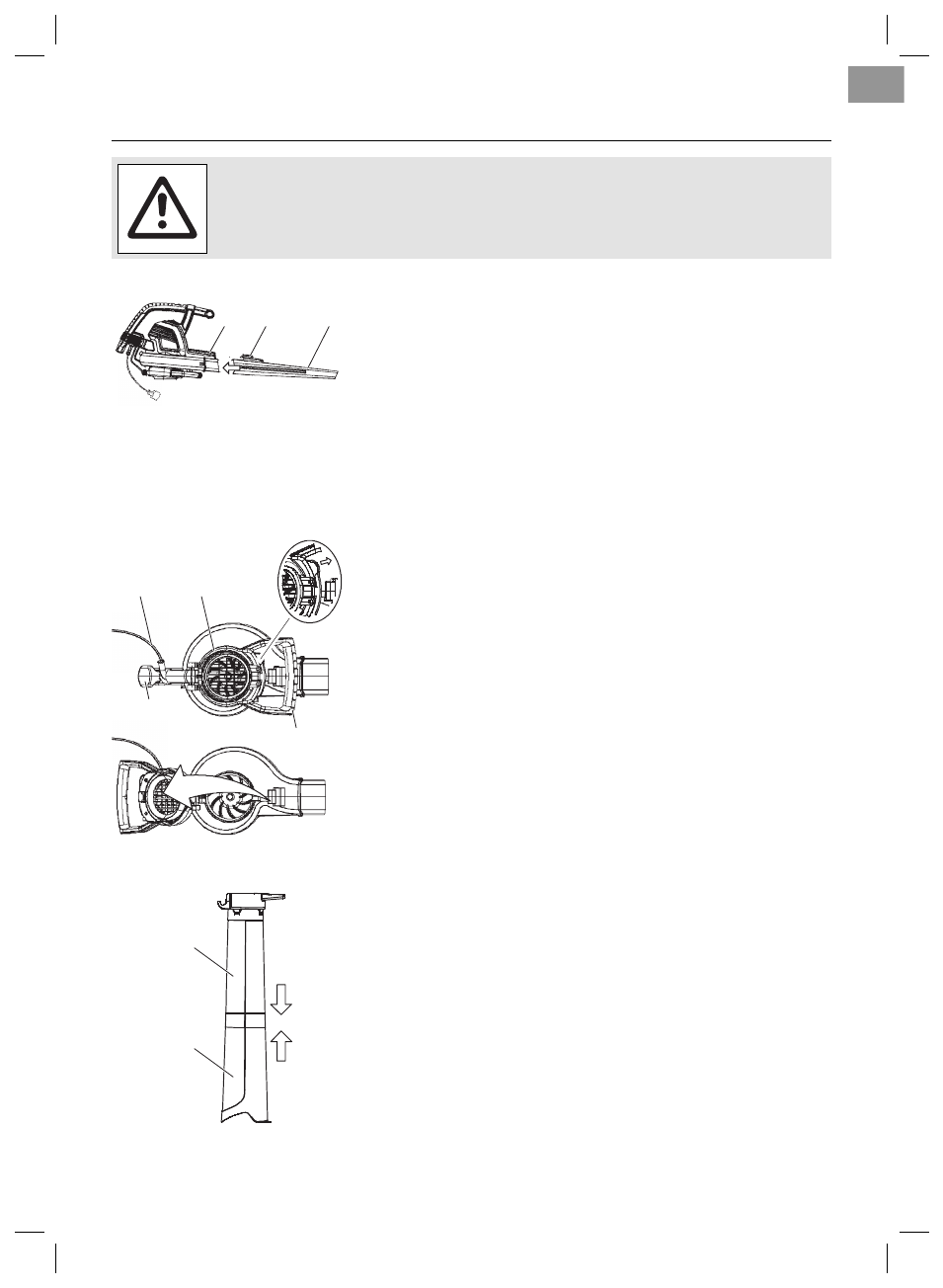

Montage des Blasrohrs:

2

3

1

1.  Richten Sie die Kerben auf dem unteren Blasrohr

1

 auf die

 Kerben auf der Blasöffnung

2

 aus.

2.  Drücken Sie das Blasrohr auf die Blasrohröffnung, bis

sie  einrastet; das Rohr wird am Blasgerät mit der Blasrohr-
Entriegelungstaste

3

 gesichert.

3.  Drücken Sie zum Entfernen des Blasrohrs die Blasrohr-

Entriegelungstaste

3

 und ziehen Sie gleichzeitig das Blasrohr

heraus.

HINWEIS: Wenn das Blasrohr nicht korrekt eingesetzt ist,
 verhindert ein Sicherheitsschalter das Starten des Gerätes.

Montage der Saugrohre:

8

4

5

7

6

1.  Öffnen Sie die Einlassabdeckung

4

, indem Sie die

Verriegelung

5

 wie abgebildet entriegeln und den Sauggriff

6

nach oben ziehen.

2.  Lassen Sie die Verriegelung in den hinteren Blasgerätegriff

7

 einrasten. Stellen Sie sicher, dass das Kabel

8

 dabei nicht

 eingeklemmt wi rd.

9

0

HINWEIS: Es gibt 2 Saugrohre, ein oberes

9

 und ein unteres

0

.

Das obere Rohr ist an einem Ende mit einem Scharnier und Haken
versehen und an beiden Enden gerade abgeschnitten. Das obere
Rohr wird am Blasgerät montiert. Das untere Rohr hat ein gebo-
genes Ende, das beim Saug-Einsatz zum Boden zeigt. Das untere
Rohr wird am oberen Rohr montiert.

3.  Um das untere Saugrohr

0

 am oberen Saugrohr

9

 zu

 befestigen, richten Sie bitte zuerst die Verbindungsstellen
der beiden Rohre aufeinander aus. Drücken Sie dann die
beiden Rohre aufeinander, bis das untere Rohr vollständig
im oberen Rohr sitzt.
