3. Montaj

UYARI:

 Hava giriș kapağını açmadan önce veya üfleyici ya da vakum borularını

takmadan veya çıkarmadan önce cihazı durdurunuz ve uzatma kablosunu
çıkarınız.
Döner bıçaklardan dolayı ciddi yaralanmaları önlemek için, motor durdurulmalı ve
 pervane bıçaklarının durması beklenmelidir.

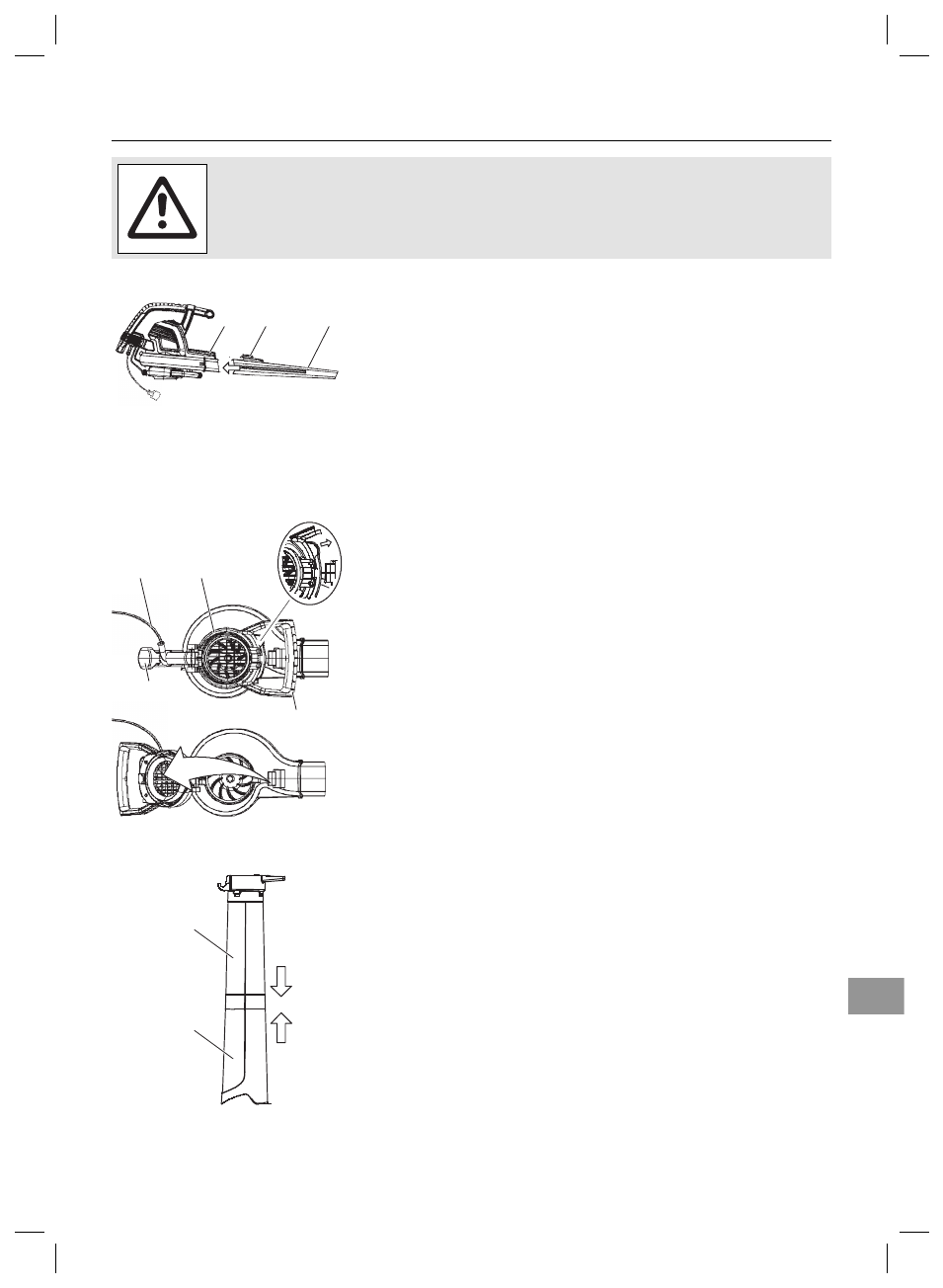

Üfleyici borusunun takılması:

2

3

1

1.  Üfleyicideki yivleri

1

, üfleyici çıkıș

2

 kısmındaki yivlerle aynı

hizaya getiriniz.

2.  Üfleyici borusunu, yerine oturana kadar üfleyici çıkıș kısmına

doğru itiniz; boru, serbest bırakma düğmesi

3

 vasıtasıyla

 üfleyiciye sa bitlenir.

3.  Üfleyici borusunu çıkarmak için, boruyu çekerken aynı anda

boru serbest bırakma düğmesine

3

 basınız.

NOT: Bir güvenlik düğmesi, üfleyici borusunun doğru takılmaması
halinde cihazın çalıșmasını önler.

Vakum borularının takılması:

8

4

5

7

6

1.  Șekilde gösterildiği gibi mandalı

5

 açarak ve vakum yardım

kolundan çekerek giriș kapağını

4

 açınız.

2.  Mandalın, üfleyicinin arka koluna oturmasını

7

 sağlayınız.

Elektrik kablosunun

8

 serbest kalmasını sağlayınız.

9

0

NOT: 2 vakum borusu bulunmaktadır; bir üst boru

9

 ve bir alt boru

0

. Üst borunun bir ucunda bir menteșe ve kancalar bulunmaktadır

ve her iki ucu da düz kesilmiștir. Üst boru, üfleyiciye bağlanır.
Alt boru, cihazı vakum ișlemi için kullanırken yere yönlendireceğiniz
kavisli bir uca sahiptir. Alt boru, üst boruya bağlanır.

3.  Alt vakum borusunu

0

 üst vakum borusuna

9

 takmak için,

öncelikle her iki borunun bağlantı noktalarını hizalayınız.
Daha sonra, alt boru üst boruya tam oturana kadar her iki
 boruyu birbirine bastırarak itiniz.
