3. Montage

 AVERTISSEMENT

:

 Arrêtez l'appareil et débranchez la rallonge avant d'ouvrir le

panneau d'arrivée d'air ou d'essayer d'insérer ou de retirer le tube souffleur ou
les tubes d'aspiration.
Le moteur doit être arrêté et les ailettes de la turbine ne doivent plus tourner afin
d'éviter toute blessure grave causée par les ailettes en rotation.

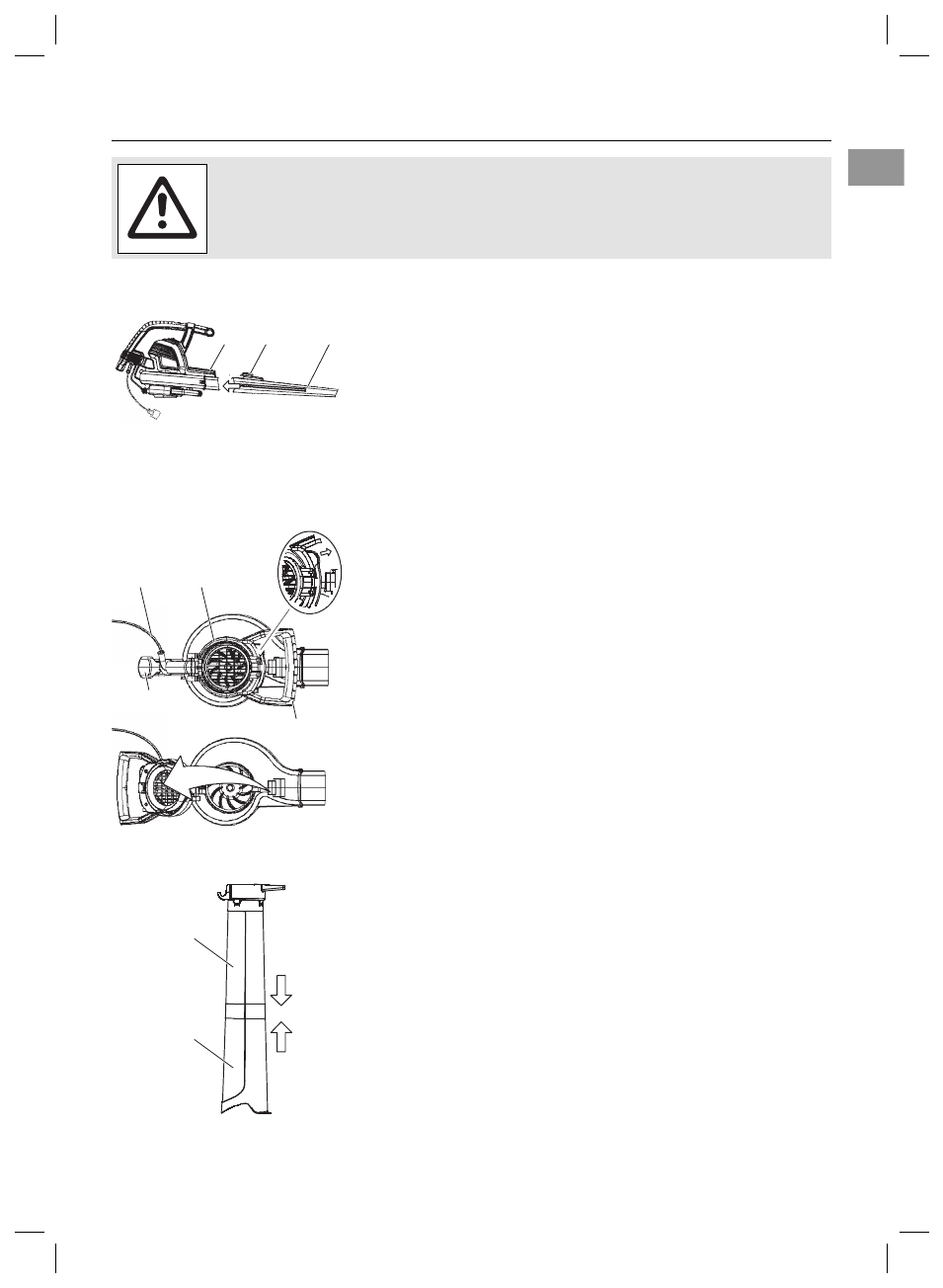

Montage du tube de
soufflante :

2

3

1

1.  Alignez les rainures qui se trouvent sur le tube souffleur

1

 avec

celles situées sur la sortie d'air du souffleur

2

.

2.  Enfilez le tube sur la sortie du souffleur jusqu'à ce qu'il se mette

en place avec un bruit sec ; le tube est retenu par le bouton de
libération

3

.

3.  Pour retirer le tube souffleur, appuyez sur le bouton de

libération

3

 tout en tirant sur le tube.

REMARQUE : Un contacteur de sécurité empêche l'appareil de
démarrer si le tube souffleur n'est pas installé correctement.

Montage des tubes
d'aspiration :

8

4

5

7

6

1.  Ouvrez le panneau d'entrée d'air

4

 en libérant le loquet

5

,

comme illustré, et en tirant sur la poignée de guidage

6

.

2.  Laissez le loquet s'encliqueter dans la poignée arrière du

 soufflet

7

. Veillez à ce que le câble

8

 reste dégagé.

9

0

REMARQUE : Deux tubes d'aspiration sont disponibles, un tube
supérieur

9

 et un tube inférieur

0

. Le tube supérieur, découpé

à l'équerre à ses deux extrémités, comporte une charnière et
s'accroche à une extrémité. Le tube supérieur se fixe sur le
 souffleur. Le tube inférieur est doté d'une extrémité courbe que
vous pointez vers le sol lors de l'utilisation en mode aspirateur.
Il se fixe sur le tube supérieur.

3.  Pour fixer le tube d'aspiration inférieur

0

 au tube supérieur

9

,

 commencez par aligner les joints des deux tubes.
Enfoncez ensuite les tubes l'un dans l'autre jusqu'à ce que le
tube inférieur soit complètement logé dans le tube supérieur.
