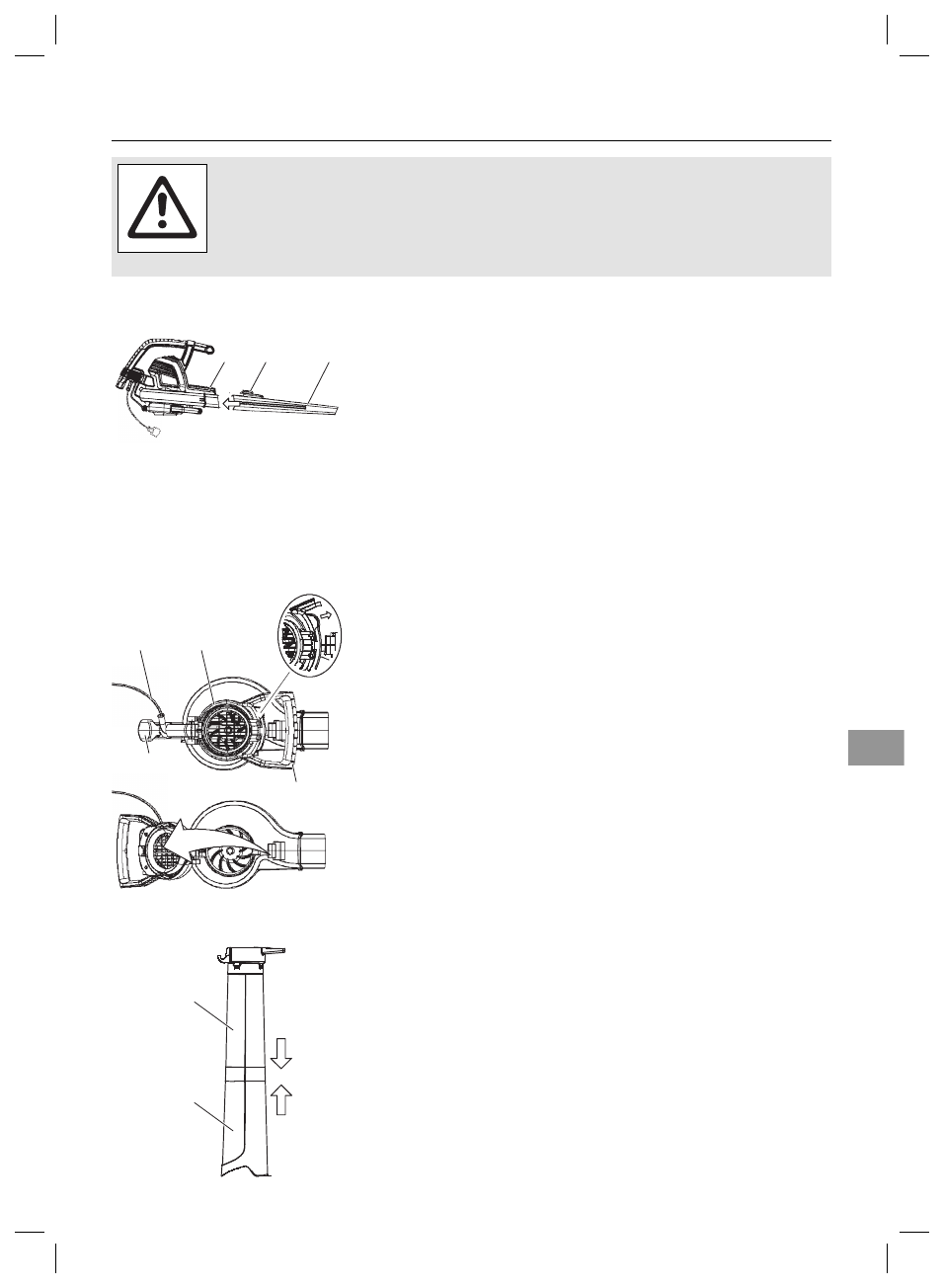

3. Сборка

ПРЕДУПРЕЖДЕНИЕ:

 перед тем как открывать крышку всасывающего

отверстия либо пытаться вставить или снять нагнетательную трубку
или всасывающие трубки, остановите работу устройства и отключите
шнур-удлинитель.

Во избежание тяжелых травм в результате вращения лопаток крыльчатки
двигатель должен остановиться, а лопатки перестать вращаться.

Установка нагнетательной
трубки:

2

3

1

1.  Совместите пазы на нагнетательной трубке

1

 с пазами на

выходном отверстии воздуходувки

2

.

2.  Задвиньте нагнетательную трубку на отверстие

воздуходувки, пока она не защелкнет в правильном
положении; трубка крепится к воздуходувке с помощью
блокировочной кнопки на трубке

3

.

3.  Для снятия нагнетательной трубки нажмите блокировочную

кнопку на трубке

3

, стягивая последнюю.

ПРИМЕЧАНИЕ:

 предохранительный выключатель не

допустит включения устройства, если нагнетательная
трубка не установлена правильно.

Установка всасывающих
трубок:

8

4

5

7

6

1.  Откройте крышку всасывающего отверстия

4

, отомкнув

показанную на рисунке защелку

5

 и потянув вверх

вспомогательную рукоятку пылесоса

6

.

2.  Защелка должна зафиксироваться в задней рукоятке

воздуходувки

7

. Убедитесь, что кабель питания

8

свободен.

9

0

ПРИМЕЧАНИЕ

:

 всасывающих трубки – две: верхняя

9

и нижняя

0

. На одном конце верхней трубки имеется шарнир

и крюки, оба конца имеют прямой срез. Верхняя трубка
крепится к блоку воздуходувки. Конец нижней трубки,
который направляется в сторону земли во время работы
пылесоса, имеет криволинейную форму. Нижняя трубка
крепится к верхней трубке.

3.  Для того чтобы прикрепить нижнюю всасывающую

трубку

0

 к верхней

9

, сначала совместите бороздки

двух трубок. Затем соедините с усилием две трубки,
пока нижняя полностью не войдет в гнездо верхней.
