3. Montagem

AVISO:

 Pare a máquina e desligue o cabo de extensão antes de abrir

a tampa de entrada ou tentar instalar ou retirar o tubo de sopro ou os tubos
de aspiração.
O motor deve estar parado e as lâminas do impulsor não devem estar a rodar,
para evitar ferimentos graves provocados pelas lâminas em movimento.

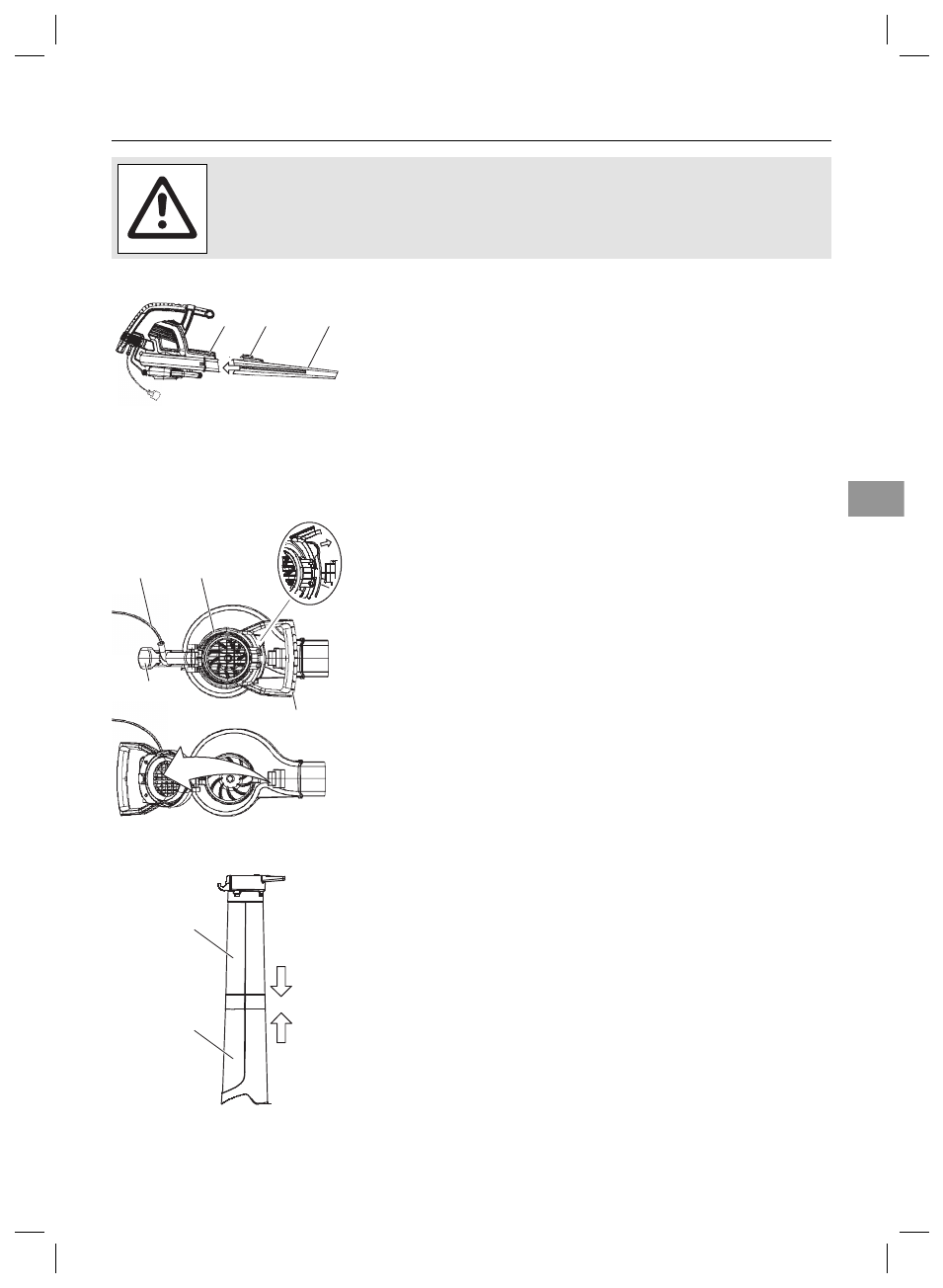

Instalar o tubo de sopro:

2

3

1

1.  Alinhe as estrias do tubo de sopro

1

 com as estrias na saída

do soprador

2

.

2.  Introduza o tubo de sopro na saída do soprador até encaixar no

lugar; o tubo é fixo ao soprador através do botão de libertação
do tubo

3

.

3.  Para retirar o tubo de sopro, prima o botão de libertação do

tubo

3

 ao mesmo tempo que puxa o tubo.

NOTA: O interruptor de segurança evita que o aparelho arranque
se o tubo de sopro não estiver instalado correctamente.

Instalar os tubos de aspiração:

8

4

5

7

6

1.  Abra a tampa de entrada

4

 soltando o trinco

5

 e puxando pela

pega auxiliar do aspirador

6

.

2.  Deixe que o trinco engate na pega traseira do soprador

7

.

 Certifique-se de que o cabo de alimentação

8

 não fica preso.

9

0

NOTA: Existem 2 tubos de aspiração, um superior

9

 e outro

 inferior

0

. O tubo superior tem uma dobradiça e ganchos numa

extremidade e está cortado a direito em ambas as extremidades.
O tubo superior é ligado ao soprador. O tubo inferior tem uma
extremidade curva que é apontada para o chão durante a utili-
zação do aspirador. O tubo inferior é ligado ao tubo superior.

3.  Para ligar o tubo de aspiração inferior

0

 ao tubo de aspiração

superior

9

, alinhe primeiro as costuras nos dois tubos.

De seguida, encaixe os dois tubos até que o tubo inferior fique
totalmente assente no tubo superior.
