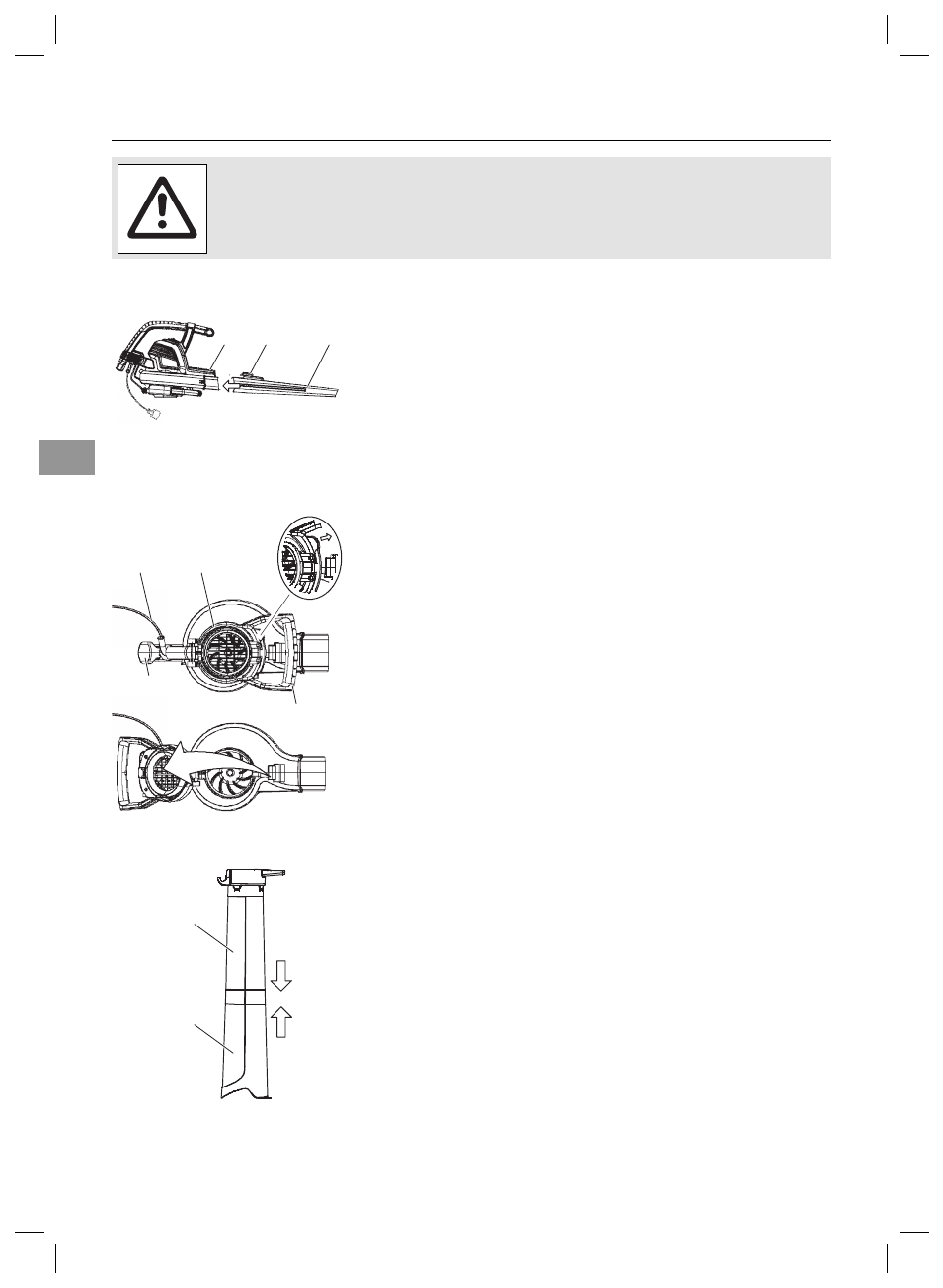

3. Montaje

ADVERTENCIA:

 Apague la unidad y desconecte el cable prolongador antes

de abrir la cubierta de admisión, y de instalar o extraer el tubo de soplador
o los tubos de aspiración.
Es necesario que se detenga el motor y que las palas impulsoras dejen de girar para
evitar que éstas causen lesiones graves.

Instalación del tubo de
soplador:

2

3

1

1.  Alinee las ranuras del tubo de soplador

1

 con las de la

 conexión de salida del soplador

2

.

2.  Empuje el tubo de soplador en la conexión de salida del

 soplador hasta que encaje en su sitio; el tubo está fijado al
soplador por un botón de liberación del tubo

3

.

3.  Para extraer el tubo de soplador, presione el botón de  liberación

del tubo

3

 mientras tira de él.

NOTA: Hay un interruptor de seguridad que evita que la unidad se
encienda si el tubo de soplador no está correctamente instalado.

Instalación de los tubos
de aspiración:

8

4

5

7

6

1.  Abra la cubierta de admisión

4

 soltando el seguro

5

 como se

muestra y tirando del mango para aspiración

6

 hacia arriba.

2.  Deje que el seguro se cierre sobre el mango posterior del

soplador

7

. Asegúrese de que el cable de alimentación

8

no quede atrapado.

9

0

NOTA: Existen 2 tubos de aspiración, uno superior

9

 y otro

 inferior

0

. El tubo superior tiene una bisagra y ganchos en un

extremo, con cortes rectos en los dos extremos. El tubo superior
se conecta a la unidad de soplador. El tubo inferior tiene un
 extremo curvo que se dirige al suelo al aspirar. El tubo inferior se
conecta al tubo superior.

3.  Para conectar el tubo de aspiración inferior

0

 al superior

9

,

 alinee primero las hendiduras de los dos tubos. A continuación,
una los dos tubos a presión hasta que el inferior quede
 totalmente instalado en el superior.
