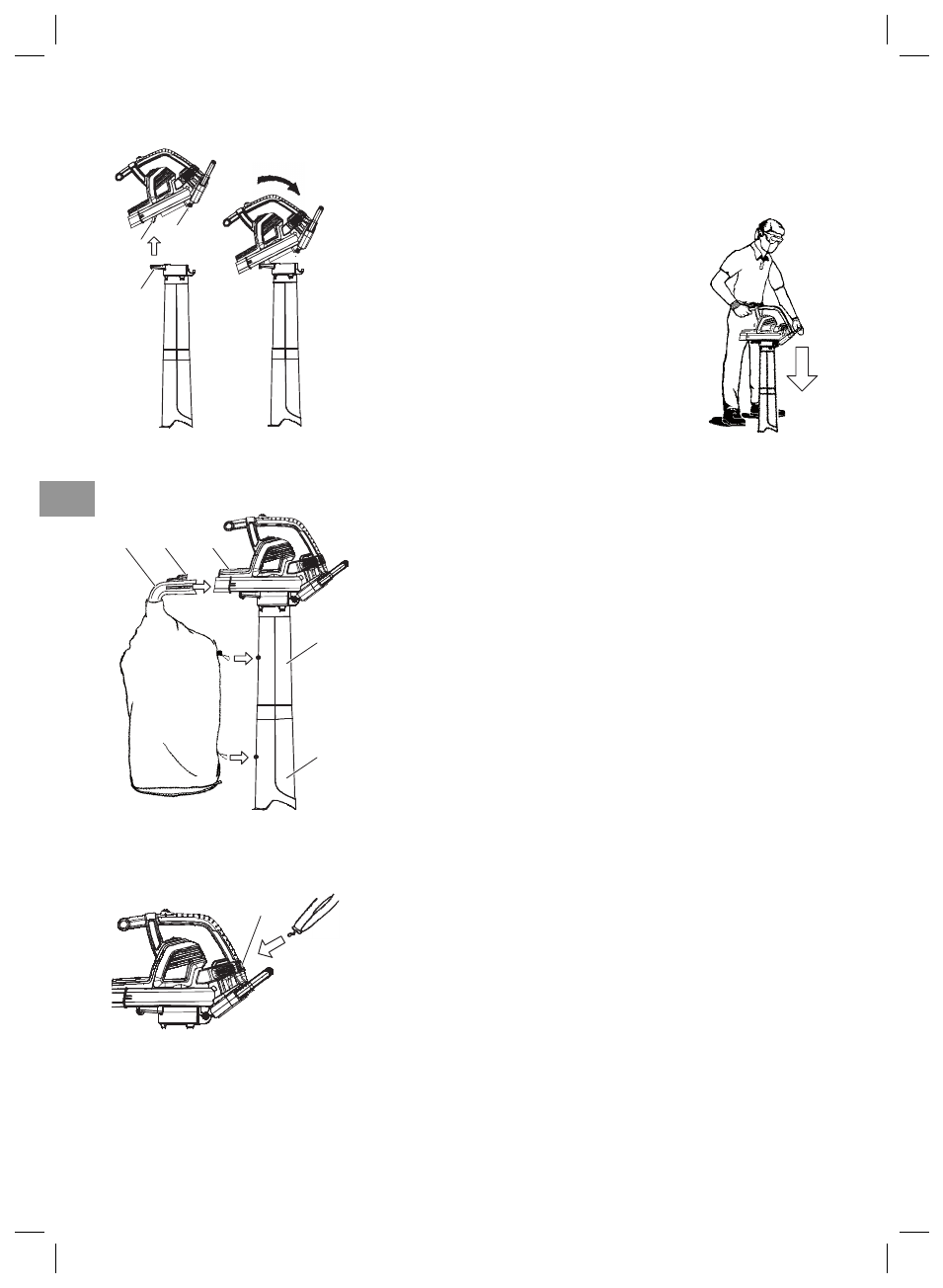

4.  Coloque a dobradiça

w

 do tubo superior no gancho

q

 no lado

inferior do aparelho.

5.  Usando o chão como suporte

e

, rode o soprador até que

engate nos trincos dos suportes de retenção

r

 do soprador.

NOTA: O interruptor de segurança evita
que o aparelho arranque se os tubos
de aspiração não estiverem instalados
correctamente.

“Engate”

e

“Snap”

Fixar o saco de recolha:

2

3

t

z

9

0

1.  Alinhe as estrias do tubo de cotovelo

t

 com as estrias da saída

no soprador

2

.

2.  Empurre o tubo de cotovelo na saída do soprador até

encaixar no lugar; o tubo de cotovelo é fixo através do botão
de libertação do tubo

3

.

3.  Prenda o saco de recolha

z

 aos olhais nos tubos de aspiração

superior

9

 e inferior

0

.

NOTA: O interruptor de segurança evita que o aparelho arranque
se o tubo de cotovelo não estiver instalado correctamente.

Fixar a faixa de tiracolo:

u

Para suporte extra quando usar o aparelho como aspirador,
é fornecida uma faixa de tiracolo juntamente com o aparelho.
Fixe a faixa ao aparelho antes de usar. Engate o gancho no
 retentor

u

.
