3. Összeszerelés

VIGYÁZAT:

 Állítsa le a készüléket, és húzza ki a hosszabbító kábelt, mielőtt

kinyitná a bemeneti nyílás fedelét, illetve megpróbálná feltenni vagy levenni
a fúvócsövet vagy a szívócsöveket.
A forgó lapátok által okozott súlyos sérülés elkerülése érdekében a motornak állnia
kell, és a terelőlapátok nem foroghatnak tovább.

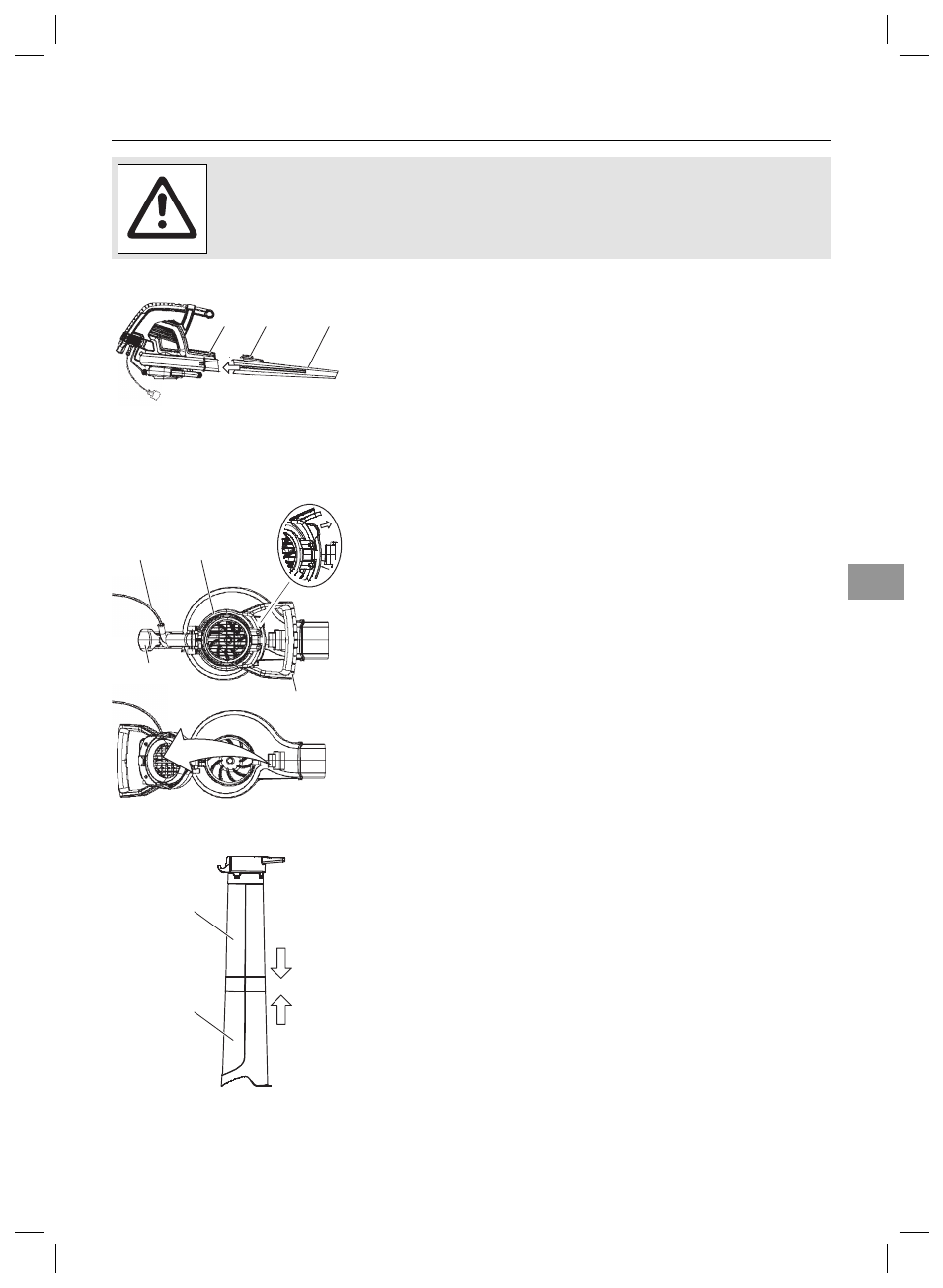

A fúvócső felszerelése:

2

3

1

1.  A fúvócsövön lévő hornyokat illessze a fúvókimeneten

1

 található ho rnyokhoz

2

.

2.  A fúvócsövet nyomja bele a fúvókimenetbe, míg a helyére nem

kattan; a csövet a csőkioldó gomb rögzíti a levélfúvón

3

.

3.  A fúvócső levételéhez nyomja meg a csőkioldó gombot

3

,

miközben a csövet húzza.

MEGJEGYZÉS: Egy biztonsági kapcsoló megakadályozza, hogy
a készülék beinduljon, ha a fúvócső nem helyesen van feltéve.

A szívócsövek felszerelése:

8

4

5

7

6

1.  A bemeneti nyílás fedelét

4

 az ábrán látható módon a retesz

kioldásával

5

 és a levélszívó segédfogantyújának

6

meghúzásával nyissa ki.

2.  Hagyja, hogy a retesz visszapattanjon a levélfúvó hátsó

 fogantyújába

7

. Ügyeljen rá, hogy a hálózati kábel

8

szabadon maradjon.

9

0

MEGJEGYZÉS: 2 szívócső tartozik a készülékhez, egy felső
cső

9

 és egy alsó cső

0

. A felső csőnek az egyik végén zsanér

és kampók találhatók, és mindkét vége egyenesre van vágva.
A felső cső a fúvóegységhez csatlakozik. Az alsó cső egyik vége
görbe, ezt szíváskor a föld felé kell irányítani. Az alsó cső a felső
csőhöz csatlakozik.

3.  Az alsó szívócső

0

 felső szívócsőhöz

9

 való csatlakoztatásá-

hoz először is illessze egymáshoz a két csövön látható
 eresztékeket. Ezt követően nyomja egymásba a két csövet,
amíg az alsó cső teljesen bele nem ül a felső csőbe.
