3. Збирання

УВАГА:

 Зупиніть агрегат і вийміть вилку подовжувального кабелю

з розетки, перш ніж відкривати дверцята повітрозабірника або
намагатися вставити чи зняти повітродувну або всмоктувальну трубки.

Двигун повинен зупинитися і лопаті крильчатки не повинні крутитися, щоб не
завдати серйозних травм.

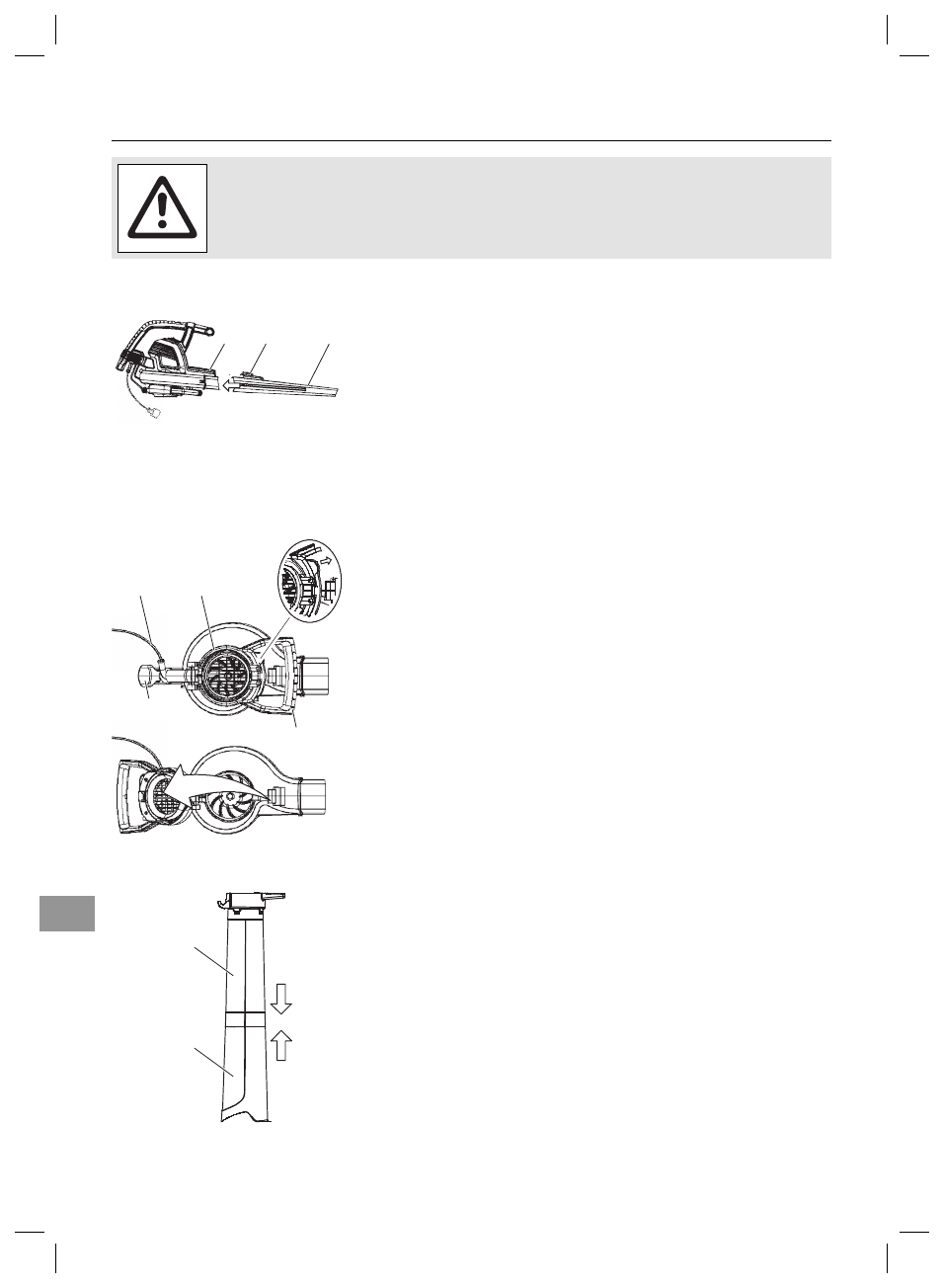

Встановлення повітродувної
трубки:

2

3

1

1.  Вирівняйте прорізи на повітродувній трубці

1

 з прорізами

на випускному отворі повітродувки

2

.

2.  Штовхайте повітродувну трубку в отвір повітродувки, поки

вона не зафіксується; трубка кріпиться до повітродувки за
допомогою кнопки фіксатора

3

.

3.  Щоб зняти повітродувну трубку, натисніть кнопку

розблокування трубки

3

, тягнучи за трубку.

ПРИМІТКА:

 Запобіжний вимикач не дасть запустити агрегат,

якщо повітродувна трубка встановлена неправильно.

Встановлення всмоктувальної
трубки:

8

4

5

7

6

1.  Відкрийте кришку впускного отвору

4

, відпустивши

фіксатор

5

, як показано на малюнку, та потягніть вгору

за допоміжну ручку пилососа

6

.

2.  Дайте фіксатору защепнутися у задній ручці

повітродувки

7

. Переконайтеся, що кабель

8

живлення не затиснутий.

9

0

ПРИМІТКА

:

 Всього є 2 всмоктувальні трубки – верхня

9

і нижня

0

. Верхня трубка має петлю та гачки на одному кінці

та прямі вирізи на обох кінцях. Верхня трубка кріпиться до
повітродувного агрегату. Нижня трубка має вигнутий край,
який спрямовується до землі під час користування в режимі
пилососа. Нижня трубка кріпиться до верхньої трубки.

3.  Щоб прикріпити нижню всмоктувальну трубку

0

 до

верхньої всмоктувальної трубки

9

, спочатку вирівняйте

шви обох трубок. Потім притисніть обидві трубки одну
до одної, поки нижня трубка повністю не закріпиться
у верхній трубці.

258

UA
