3. Montáž

VAROVÁNÍ:

 Přístroj vypněte a odpojte od elektrické sítě prodlužovací kabel

ještě před otevřením krytu nasávání, nebo než budete vkládat nebo vyjímat
 trubku foukače nebo sací trubky.
Motor musí být vypnutý a lopatky rotoru se už nesmí točit, jinak by vás mohly vážně
zranit.

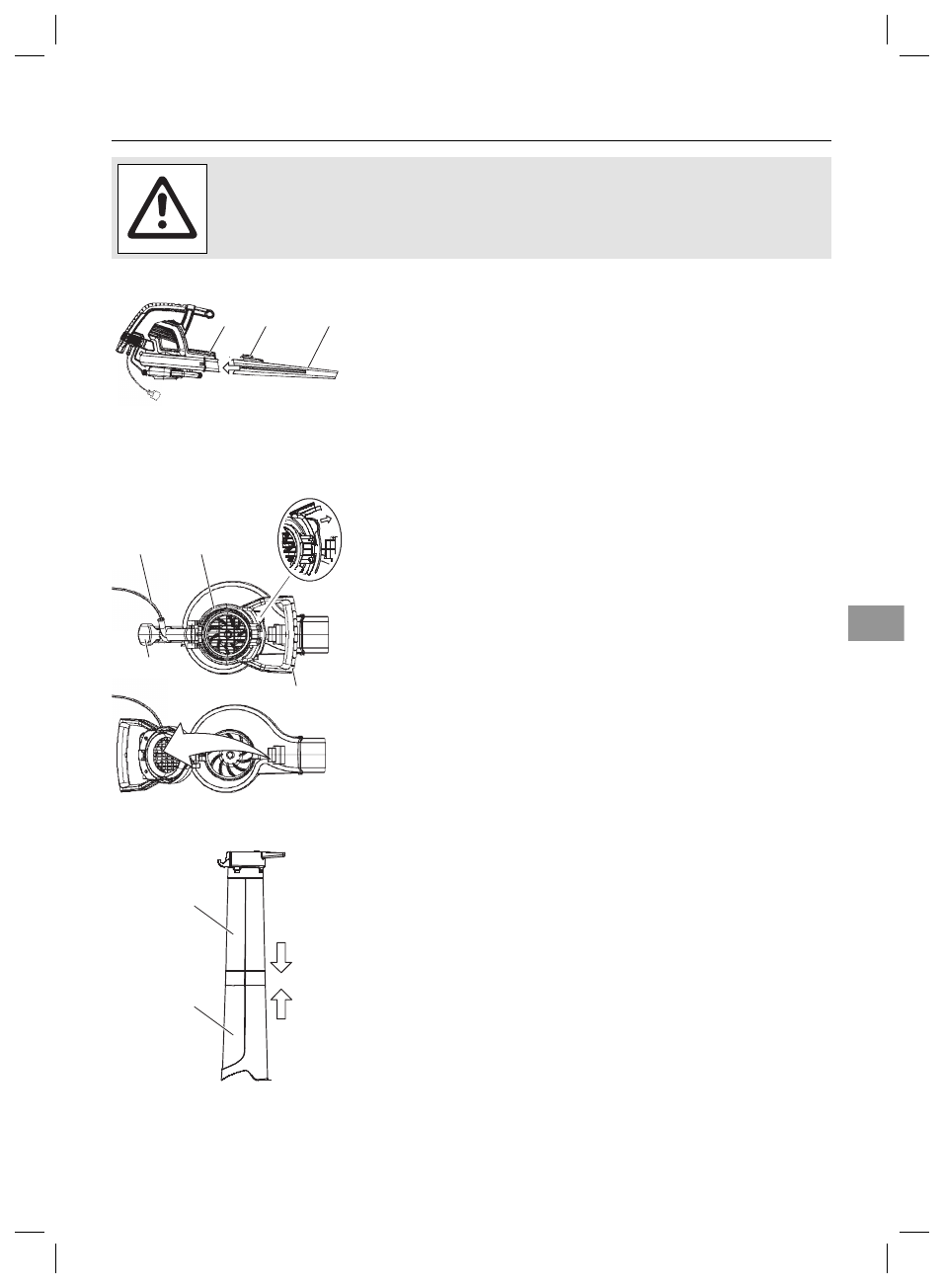

Nasazení trubky foukače:

2

3

1

1.  Srovnejte drážky na trubce foukače

1

 s drážkami na vývodu

foukače

2

.

2.  Trubku foukače zasuňte do vývodu foukače, až zapadne

na své místo; trubka je jištěna k foukači uvolňovacím tlačítkem
trubky

3

.

3.  Chcete-li trubku foukače odstranit, stiskněte uvolňovací tlačítko

trubky

3

 a současně trubku vytáhněte.

POZNÁMKA: Není-li trubka foukače správně nasazená,
bezpečnostní spínač zamezí zapnutí přístroje.

Nasazení sacích trubek:

8

4

5

7

6

1.  Otevřete kryt

4

 nasávání uvolněním západky

5

 a vytažením

pomocného držadla pro sání

6

.

2.  Nechejte západku zaklapnout do zadního držadla foukače

7

.

Zajistěte, aby byl síťový kabel

8

 volný.

9

0

POZNÁMKA: Přístroj je vybaven 2 sacími trubkami, horní

9

a dolní trubkou

0

. Horní trubka je na jednom konci vybavena

závěsem a háčky, a oba její konce jsou rovné. Horní trubka
se nasazuje na jednotku foukače. Dolní trubka má jeden
zakřivený konec, který směřuje při vysávání k zemi.
Dolní trubka se zasazuje do horní trubky.

3.  Při upevňování dolní sací trubky

0

 k horní sací trubce

9

nejprve vyrovnejte příruby na obou trubkách. Pak obě trubky
přitlačte k sobě tak, aby byla dolní trubka plně zasunutá
v horní trubce.
