3. Montaža

UPOZORENJE:

 zaustavite jedinicu i iskopčajte produžni kabel prije

otvaranja ulaznog poklopca, odnosno postavljanja ili vađenja cijevi puhača
ili usisnih cijevi.
Motor mora biti zaustavljen, a lopatice propelera se više ne smiju okretati kako
ne bi nanijele ozbiljnu ozljedu.

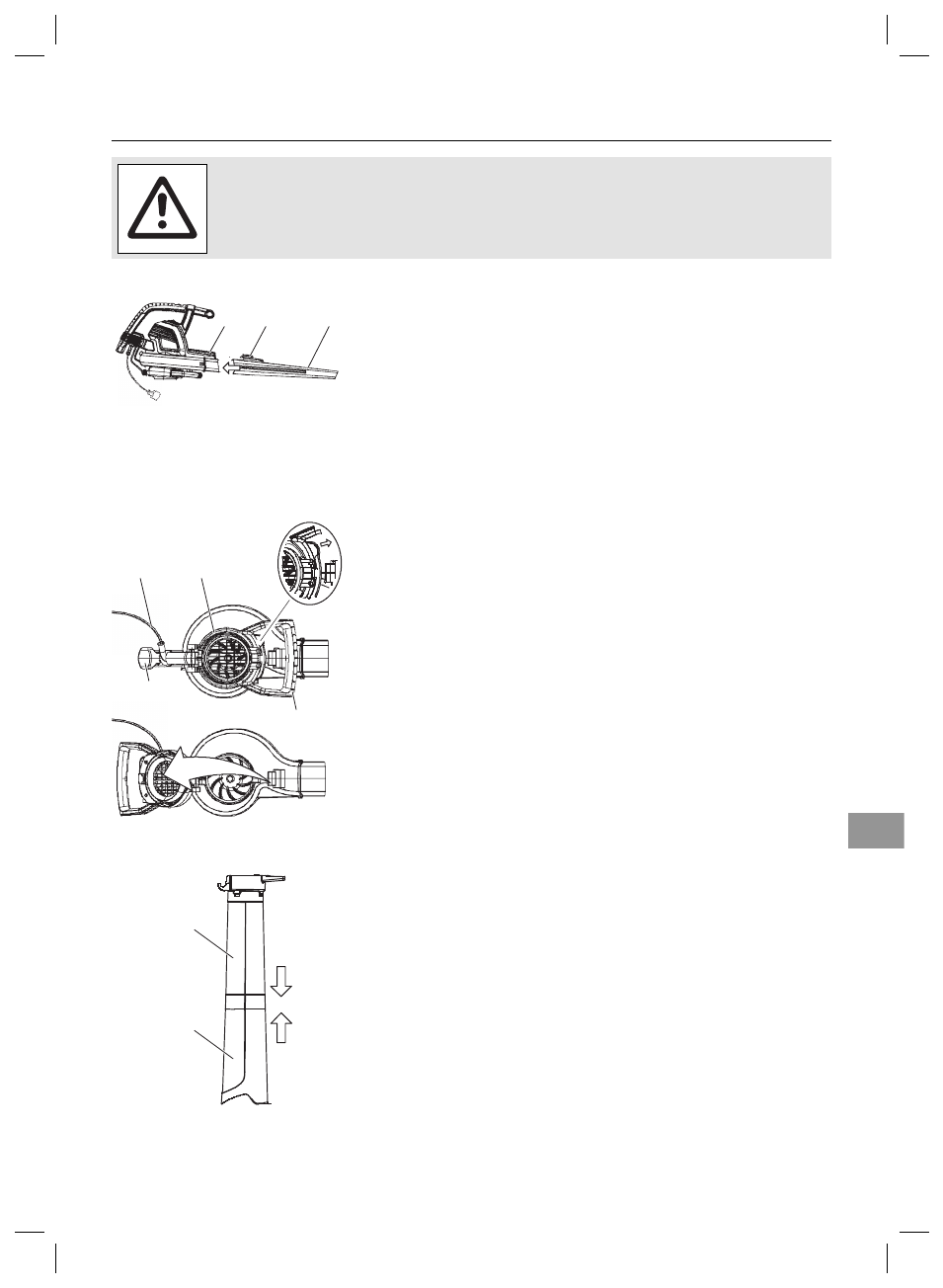

Montiranje cijevi puhača:

2

3

1

1.  Poravnajte utore na cijevi puhača

1

 s utorima na izlaznom

otvoru puhača

2

.

2.  Gurajte cijev puhača u njegov izlazni otvor dok se ne uglavi

na mjestu; cijev je učvršćena za puhač pomoću gumba za
otpuštanje cijevi

3

.

3.  Za vađenje cijevi puhača, pritisnite gumb za otpuštanje cijevi

3

i povucite cijev.

NAPOMENA: sigurnosni prekidač sprječava pokretanje jedinice
ako cijev puhača nije pravilno postavljena.

Montiranje usisnih cijevi:

8

4

5

7

6

1.  Otvorite ulazni poklopac

4

 tako da otpustite zatvarač

5

 kako

se vidi i povučete prema gore pomoćnu ručku usisavača

6

.

2.  Pustite da se zatvarač uglavi u stražnju ručku puhača

7

.

 Osigurajte da električni kabel

8

 ostane slobodan.

9

0

NAPOMENA: postoje 2 usisne cijevi: gornja

9

 i donja cijev

0

.

Gornja cijev na jednom kraju ima šarku i kuke, i ravno je odrezana
na oba kraja. Gornja cijev se spaja na jedinicu puhača.
Donja cijev ima zakrivljeni kraj kojeg usmjeravate prema zemlji za
vrijeme uporabe usisavača. Donja cijev se spaja na gornju cijev.

3. Za spajanje donje usisne cijevi

0

 na gornju

9

, prvo poravnajte

šavove obiju cijevi. Zatim pritisnite dvije cijevi zajedno, sve dok
donja cijev sasvim ne sjedne u gornju cijev.
