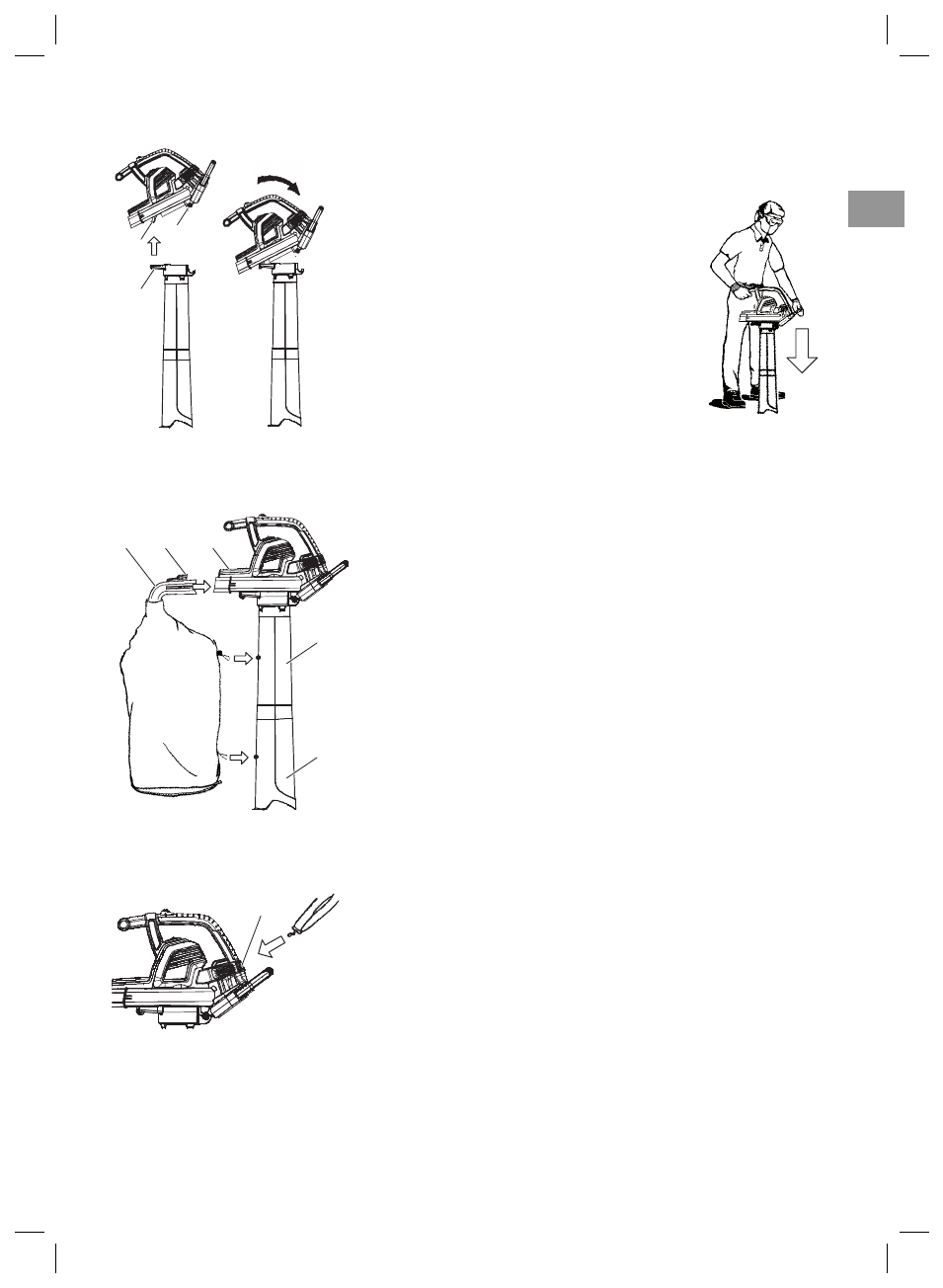

4.  Plaats het scharnier

w

 van de bovenpijp in de haak

q

 aan de

 onderkant van het apparaat.

5.  Draai de blazer tot de pijp in de vergrendelingen

r

 klikt en

 gebruik de grond hierbij als steun

e

.

OPMERKING: Een veiligheidsschakelaar
voorkomt dat het apparaat start als
de zuigpijpen niet op de juiste manier
 geïnstalleerd zi jn.

“Klik”

e

“Snap”

De opvangzak bevestigen:

2

3

t

z

9

0

1.  Breng de gleuven op het elleboogstuk

t

 op één lijn met de

gleuven op de uitlaat van de blazer

2

.

2.  Druk het elleboogstuk in de uitlaat van de blazer tot hij

vastklikt; het elleboogstuk wordt vastgezet door de pijpont-
grendelknop

3

.

3.  Klem de opvangzak

z

 vast aan de lussen op de bovenste

9

 en

onderste

0

 zuigpijp.

OPMERKING: Een veiligheidsschakelaar voorkomt dat het
apparaat start als het elleboogstuk niet op de juiste manier
 geïnstalleerd i s.

De schouderband bevestigen:

u

Voor extra ondersteuning als u het apparaat als bladzuiger gebru-
ikt, is er een schouderband bij het apparaat bijgeleverd. Bevestig
de band aan het apparaat voordat u het gebruikt. Klik de haak aan
het oogje

u

.
