Triphasés 220-240 V3

Si l'appareil est équipé d'une prise de courant, il convient de veiller lors
de l'installation à ce que la prise reste accessible.

Triphasés 380-415 V2N

AVERTISSEMENT : Le fabricant décline toute responsabilité pour
tout incident ou ses conséquences pouvant être dues à l'usage d'un
appareil non mis à la terre ou dont la continuité de mise à la terre est
défectueuse.

Pour procéder au nouveau branchement, suivez les instructions ci-
dessous :

Avant de réaliser le branchement, assurez-vous que l'installation est
protégée par un fusible adéquat et qu'elle est équipée de câbles de
section suffisante pour alimenter normalement l'appareil.

Le câble jaune et vert du cordon d'alimentation doit être mis à la terre
des bornes d'alimentation et des bornes de l'appareil.

« L'installation doit être conforme aux normes et directives. » Le

fabricant décline toute responsabilité en cas de dommage dû à

une utilisation non conforme ou non raisonnable.

Si la table de cuisson est équipée d'un cordon d'alimentation, celui-ci
doit obligatoirement être raccordé au secteur 220-240 V entre la
phase et le neutre.

Retournez la table de cuisson, côté verre, sur le plan de travail, en
prenant soin de protéger le verre.

Le branchement électrique de l'installation doit correspondre à la
puissance nominale de l'appareil : brancher l'appareil à l'aide d'un
interrupteur bipolaire.

Toute question concernant le cordon d'alimentation électrique doit
être adressée au service après-vente ou à un technicien qualifié.

Avant tout branchement électrique, vérifiez toujours la tension
d'alimentation indiquée sur le compteur électrique, l'installation du
coupe-circuit, la continuité de la mise à la terre de l'installation et la
compatibilité du fusible.

Il est toutefois possible de brancher la table de cuisson à :

- Retirez le cordon d'alimentation.

- c h o i s i s s e z l e c o r d o n d ' a l i m e n t a t i o n e n f o n c t i o n d e s
recommandations du tableau ;
- Faites passer le cordon dans le serre-câble ;

- Selon l'installation et avec l'aide des barres shunt que vous avez
récupérées à la première étape, fixez le conducteur comme indiqué
sur le graphique ;

- Vissez le serre-câble.

- dévissez le serre-câble « 1 » ;
- localisez les deux pattes situées sur les côtés ;
- introduisez un tournevis plat devant les pattes « 2 » et « 3 », enfoncez
et appuyez ;
- déposez le couvercle.

Opérations nécessaires pour réaliser un nouveau branchement :

- Fixez le couvercle ;

Pour retirer le cordon d'alimentation :

- Découvrez l'extrémité de chaque fil du cordon d'alimentation sur 10
mm, en tenant compte de la longueur de cordon nécessaire pour le
branchement à la plaque à bornes ;

- Retirez les vis fixant la plaque à bornes contenant les barres shunt et
les conducteurs du cordon d'alimentation ;

Ouvrez le couvercle selon les étapes suivantes :

- Vissez le serre-câble.

Opérations nécessaires pour réaliser un

nouveau branchement :

- Découvrez l'extrémité de chaque fil du
cordon d'alimentation sur 10 mm, en tenant
c o m p t e d e l a l o n g u e u r d e c o r d o n
nécessaire pour le branchement à la plaque
à bornes ;

- Choisissez le cordon d'alimentation en
fonction des recommandations du tableau ;

- Selon l'installation et avec l'aide des barres
shunt que vous avez récupérées à la
première étape, fixez le conducteur comme
indiqué sur le graphique ;

Remarque : vérifiez que les vis du bornier sont bien serrées.

- Faites passer le cordon dans le serre-
câble ;

- Fixez le couvercle ;

ATTENTION :

Si le cordon d'alimentation doit être remplacé, connectez le nouveau
cordon conformément aux couleurs/codes suivants :

DISPOSITION

"1-6"

DISPOSITION

"7"

MONOPHASÉS ou BIPHASÉS 220-240 V~

Câble
HO5V2V2F

Câble
HO5V2V2F

Câble
HO5V2V2F

3x2,5 mm

2

3x4 mm

2

4x1,5 mm

2

4x1,5 mm

2

4x1,5 mm

2

4x1,5 mm

2

TRIPHASÉS

220-240 V3~

TRIPHASÉS

380-415 V2N~

BLEU

MARRON

JAUNE VERT

Neutre

Phase

Terre

(   )

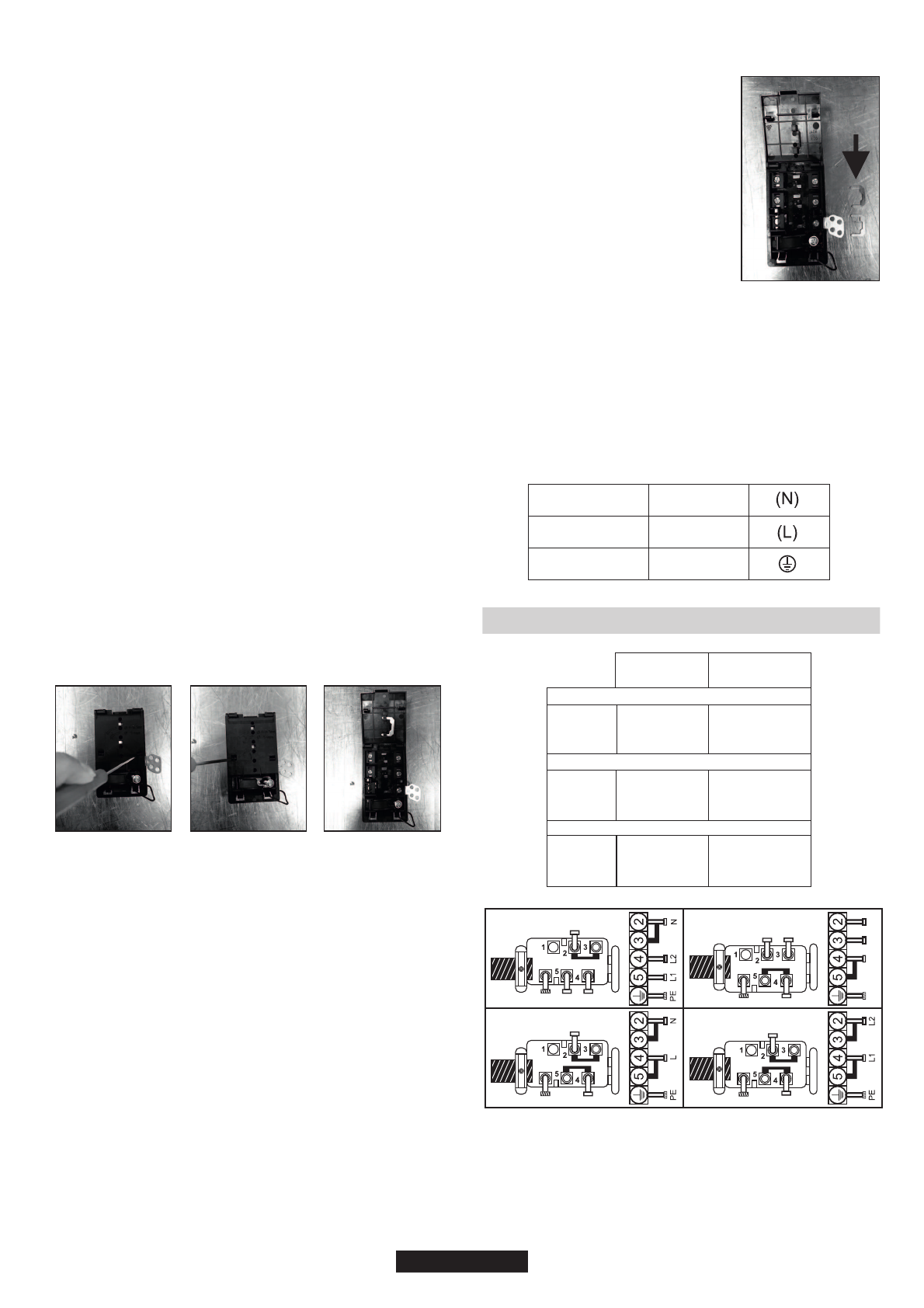

Branchement aux bornes de la plaque à bornes

23 FR

2

3

1

SHUNT

N = Neutre

PE = Terre

L1 / L2 / L3 = Phase

220-240V  3 ~

PE

L1

L2

L3

380-415V  2N ~

N

PE

L1

L2

L3

PE

L1

L2

220-240V  ~

N

L

220-240V   2 ~

L2

PE

L1

PE
