ADVERTENCIA:

El fabricante no se hace responsable de los

p e r c a n c e s q u e p u e d a n p r o d u c i r s e d u r a n t e e l u s o d e u n
electrodoméstico sin conexión a tierra o con conexión a tierra
defectuosa, ni de las consecuencias que esto pueda originar.

Si la placa de cocción dispone de cable de alimentación, este debe
conectarse solamente a una toma de 220-240 V entre fase y neutro.

"La instalación debe realizarse como exigen la normativa y las

directivas actuales". El fabricante no se responsabiliza de los

daños ocasionados por un uso inadecuado o irracional del

electrodoméstico.

Antes de llevar a cabo cualquier operación eléctrica, compruebe la
tensión de alimentación en el contador de electricidad, el ajuste del
disyuntor, la continuidad de la conexión a tierra de la instalación y si el
fusible es adecuado.
En la conexión eléctrica a la instalación debe tenerse en cuenta la
potencia nominal del electrodoméstico. La conexión debe realizarse
por medio de un interruptor de corte omnipolar.
Si el electrodoméstico tiene una toma de corriente, tendrá que
instalarse de manera que esté accesible.
El conductor amarillo/verde del cable eléctrico debe conectarse a la
masa de los terminales de la red y del electrodoméstico.
Para formular preguntas sobre el cable de alimentación, diríjase al
servicio posventa o a un técnico cualificado.

Trifásico, 220-240 V3

Trifásico, 380-415 V2N

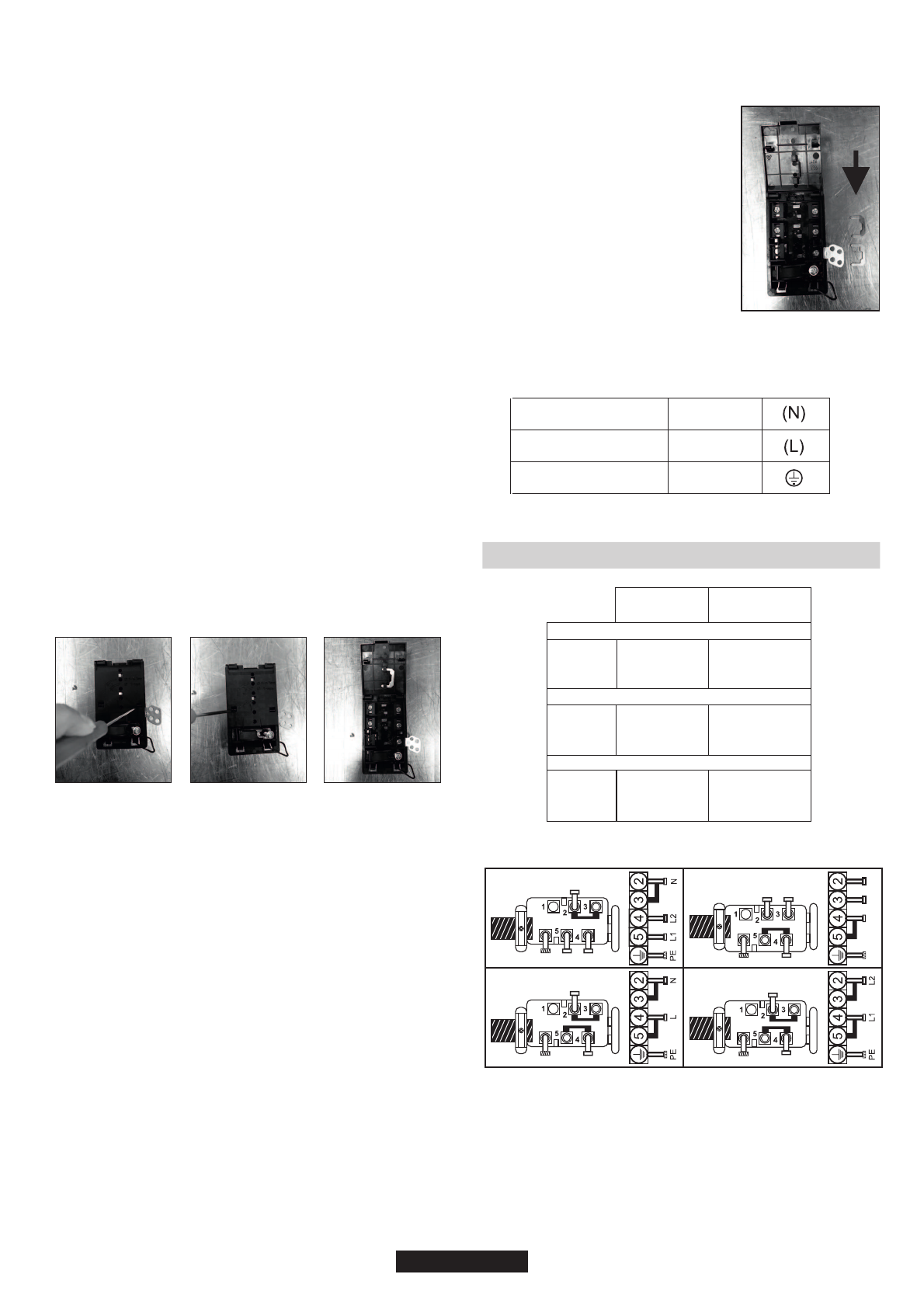

Para realizar la nueva conexión, siga estas instrucciones:

Gire la placa de cocción para colocar la parte de cristal contra la
encimera; tenga cuidado con el cristal cuando realice esta operación.

No obstante, es posible conectar la placa de cocción a:

Antes de realizar la conexión, asegúrese de que la instalación está
protegida con un fusible adecuado y que cuenta con cables de
sección suficiente para suministrar corriente al electrodoméstico.

-

Atornille el sujetacables.

-

Retire los tornillos que sujetan el bloque de conexión que

contiene las barras de derivación y los conductores del cable de
alimentación.

-

- En función de la instalación y con ayuda de las barras de

derivación que debería haber recuperado en la primera operación,
fije el conductor como se muestra en el diagrama.

-

Quite la tapa.

-

Pase el cable de alimentación por la abrazadera.

Para soltar el cable de alimentación:

-

Corte el extremo de cada conductor del cable de alimentación a

una longitud de 10 mm y tenga en cuenta la longitud que necesita
tener el cable para conectarse al bloque de conexión.

-

Encuentre las dos lengüetas de los laterales.

-

Extraiga el cable de alimentación.

-

Afloje el sujetacables "1".

Operaciones necesarias para una nueva conexión:

-

Fije la cubierta.

-

Coloque la hoja de un destornillador plano en las lengüetas "2"

y "3"; empuje hacia el interior y presione.

-

Elija el cable de alimentación con arreglo a las

recomendaciones de la tabla.

Operaciones necesarias para una nueva conexión:

-

Elija el cable de alimentación con arreglo a las

recomendaciones de la tabla.
-

Pase el cable de alimentación por la abrazadera.

Nota: Asegúrese de apretar los tornillos de la regleta de

terminales.

Abra la cubierta en la secuencia siguiente:

-

Corte el extremo de cada conductor del cable de alimentación a

una longitud de 10 mm y tenga en cuenta la longitud que necesita
tener el cable para conectarse al bloque de conexión.

-

En función de la instalación y con ayuda

de las barras de derivación que debería
haber recuperado en la primera operación,
fije el conductor como se muestra en el
diagrama.
-

Fije la cubierta.

-

Atornille el sujetacables.

ATENCIÓN:

Si fuese necesario sustituir el cable de alimentación, conecte el
conductor en función del color/código siguiente:

ESQUEMA

"1-6"

ESQUEMA

"7"

MONOFÁSICO o BIFÁSICO 220-240 V

~

Cable
HO5V2V2F

Cable
HO5V2V2F

Cable
HO5V2V2F

3x2,5 mm

2

3x4 mm

2

4x1,5 mm

2

4x1,5 mm

2

4x1,5 mm

2

4x1,5 mm

2

TRIFÁSICO 220-240 V

3~

TRIFÁSICO 380-415 V

2N~

AZUL

MARRÓN

AMARILLO VERDOSO

Neutro

Con corriente

Tierra

(   )

Conexión a los terminales del bloque de conexión

103 ES

2

3

1

N = Neutro

PE = T!erra

L1 / L2 / L3 =

Fase

220-240V  3 ~

PE

L1

L2

L3

380-415V  2N ~

N

PE

L1

L2

L3

PE

L1

L2

220-240V  ~

N

L

220-240V   2 ~

L2

PE

L1

PE

DERIVACIÓN
