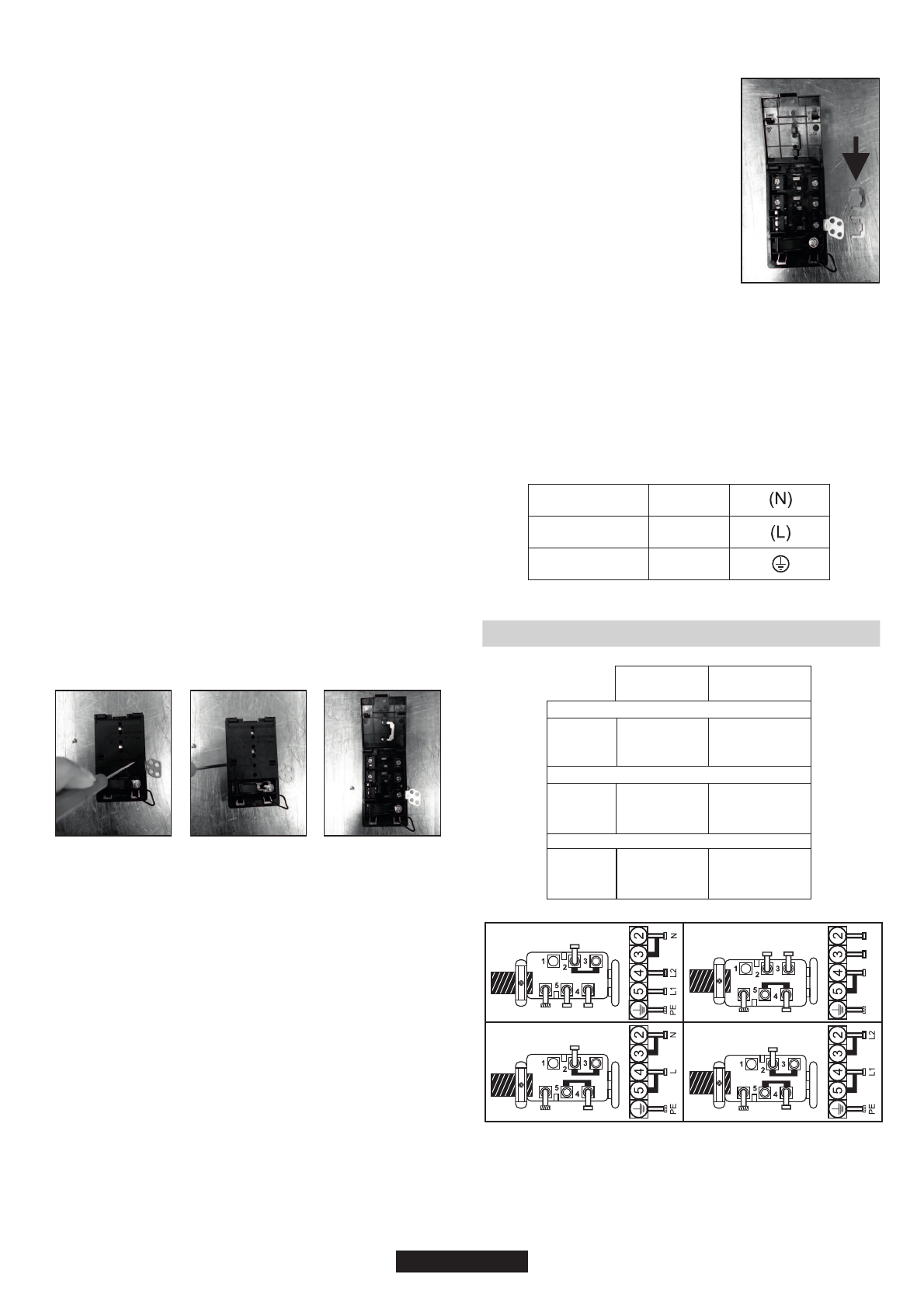

Candy CH 64 BVT - Инструкция по эксплуатации - Страница 15

"Il montaggio deve essere conforme alle direttive e agli

standard." Il produttore declina qualsiasi responsabilità per

danni che potrebbero essere causati da utilizzo inappropriato o

irragionevole.

Il collegamento elettrico all'impianto deve essere effettuato
rispettando la potenza nominale dell'elettrodomestico; ciò deve
essere effettuato tramite un sezionatore multipolare.

Se il piano di cottura è dotato di un cavo di alimentazione,
collegarlo solo ad un'alimentazione con tensione di 220-240 V tra la
fase e il neutro.

Per qualsiasi domanda relativa al cavo di alimentazione elettrica
rivolgersi al Servizio di Assistenza post-vendita o a un tecnico
qualificato.

AVVERTENZA: Il Produttore non può essere ritenuto responsabile di
qualsiasi incidente o delle relative conseguenze che potessero
insorgere durante l'utilizzo di un elettrodomestico privo di messa a
terra, oppure collegato ad una terra avente una continuità difettosa.

Se l'elettrodomestico ha un'uscita a presa, deve essere installato in
modo che tale uscita sia accessibile.
Il cavo giallo/verde del cavo di alimentazione elettrica deve essere
collegato alla terra dell'alimentazione elettrica ed ai morsetti
dell'elettrodomestico.

Prima di qualsiasi funzionamento elettrico, controllare sempre la
tensione di alimentazione riportata sul contatore, la regolazione del
sezionatore, la continuità del collegamento a terra rispetto
all'impianto; verificare anche che il fusibile sia appropriato.

È comunque sempre possibile collegare il piano di cottura a:

Trifase 220-240 V3

Trifase 380-415 V2N

Per procedere al nuovo collegamento, rispettare le istruzioni che
seguono:
Prima di effettuare il collegamento accertarsi che l'impianto sia
protetto da un fusibile appropriato e che sia dotato di cavi aventi una
sezione sufficientemente grande per alimentare normalmente
l'elettrodomestico.
Capovolgere il piano di cottura, con la vetroceramica rivolta verso il
piano di lavoro, prestando attenzione a proteggere la vetroceramica.

- Avvitare la fascetta per cavi.

- Togliere le viti che fissano la morsettiera che contiene le
derivazioni e i conduttori del cavo di alimentazione;

- togliere il coperchio.

- Scegliere il cavo di alimentazione in accordo con le indicazioni
della tabella;
- Passare il cavo di alimentazione elettrica nella fascetta;

- Secondo il tipo di montaggio, utilizzare le deviazioni recuperate
nella prima operazione, fissare il conduttore come indicato sulla
tabella;

- Tirare verso l'esterno il cavo di alimentazione.

- svitare la fascetta per cavi "1";

Per staccare il cavo di alimentazione elettrica:

- Spelare l'estremità di ogni conduttore del cavo di alimentazione
per circa 10 mm, tenendo in considerazione la lunghezza richiesta
del cavo per il collegamento alla morsettiera;

- individuare le due linguette sui lati;

Operazioni da effettuare per un nuovo collegamento:

- Bloccare il coperchio;

- mettere la punta di un cacciavite piatto davanti alle linguette "2" e
"3", spingere all'interno e premere;

N o t a : a c c e r t a r s i c h e l e v i t i d e l l a m o r s e t t i e r a s i a n o

completamente avvitate.

Aprire il coperchio nella seguente sequenza:

- A seconda del tipo di montaggio,
utilizzare le deviazioni recuperate nella
prima operazione, fissare il conduttore
come indicato sulla tabella;

Operazioni da effettuare per un nuovo collegamento:

- Scegliere il cavo di alimentazione in
accordo con le indicazioni della tabella;
- Passare il cavo di alimentazione
elettrica nella fascetta;
- Spelare l'estremità di ogni conduttore
del cavo di alimentazione per circa 10
m m , t e n e n d o i n c o n s i d e r a z i o n e l a
lunghezza richiesta del cavo per il
collegamento alla morsettiera;

- Bloccare il coperchio;
- Avvitare la fascetta per cavi.

ATTENZIONE:

nel caso in cui fosse necessario sostituire il cavo di alimentazione,
collegare i fili in accordo con i seguenti colori/codici:

DISPOSIZIONE

"1-6"

DISPOSIZIONE

"7"

MONOFASE O BIFASES 220-240 V

~

Cavo
HO5V2V2F

Cavo
HO5V2V2F

Cavo
HO5V2V2F

3x2,5 mm

2

3x4 mm

2

4x1,5 mm

2

4x1,5 mm

2

4x1,5 mm

2

4x1,5 mm

2

TRIFASE  220-240 V

3~

TRIFASE 380-415 V

2N~

BLU

MARRONE

GIALLO VERDE

Neutro

Fase

Terra

(   )

Collegamento ai morsetti della morsettiera

15 IT

2

3

1

N = Neutro

PE = Terra

L1 / L2 / L3 = Fase

220-240V  3 ~

PE

L1

L2

L3

380-415V  2N ~

N

PE

L1

L2

L3

PE

L1

L2

220-240V  ~

N

L

220-240V   2 ~

L2

PE

L1

PE

DERIVAZIONE
