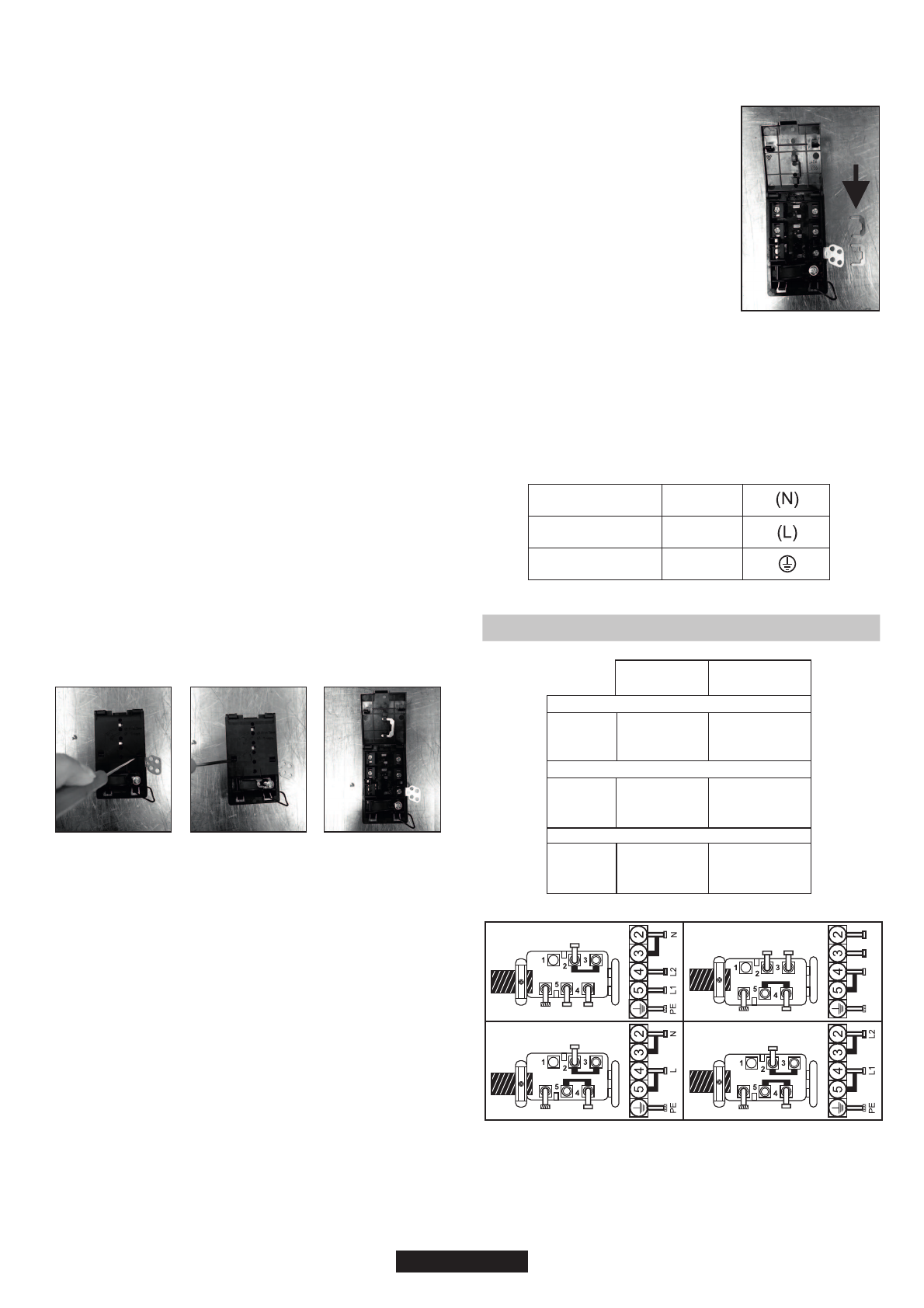

Για να προβείτε στη νέα σύνδεση

,

ακολουθήστε τις παρακάτω οδηγίες

:

"

Η εγκατάσταση πρέπει να συμμορφώνεται με τα πρότυπα και

τις οδηγίες

."

Ο κατασκευαστής αποποιείται κάθε ευθύνη για

οποιαδήποτε ζημία που μπορεί να προκληθεί από ακατάλληλη ή
αλόγιστη χρήση

.

Εάν η συσκευή έχει μία έξοδο για πρίζα

,

πρέπει να τοποθετείται έτσι

ώστε να είναι προσβάσιμη η πρίζα

.

Εάν η εστία είναι εφοδιασμένη με καλώδιο τροφοδοσίας ρεύματος

,

αυτό πρέπει να συνδέεται μόνο σε παροχή ισχύος

220-240 V

μεταξύ

φάσης και ουδέτερου

.

Τριφασική παροχή

220-240 V3

Η ηλεκτρική σύνδεση με την εγκατάσταση θα πρέπει να γίνεται
σύμφωνα με την ονομαστική ισχύ της συσκευής

.

Αυτή θα πρέπει να

πραγματοποιείται μέσω πολυπολικού ασφαλειοδιακόπτη

.

Γυρίστε ανάποδα την εστία

,

με τη γυάλινη πλευρά επάνω στον πάγκο

,

προσέχοντας ώστε να προστατευθεί το τζάμι

.

Πριν από οποιαδήποτε ηλεκτρική εργασία να ελέγχετε πάντα την τάση
τροφοδοσίας που αναγράφεται επάνω στον μετρητή του ρεύματος

,

τη

ρύθμιση του διακόπτη τροφοδοσίας

,

τη συνέχεια της σύνδεσης με τη

γείωση για την εγκατάσταση και την καταλληλότητα της ασφάλειας

.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

:

Ο κατασκευαστής δεν είναι δυνατό να θεωρηθεί

υπεύθυνος για οποιοδήποτε συμβάν ή τις συνέπειές του

,

το οποίο

μπορεί να προκύψει κατά τη χρήση μιας συσκευής που δεν είναι
συνδεδεμένη με τη γείωση ή είναι συνδεδεμένη με μία γείωση η
συνέχεια της οποίας είναι ελαττωματική

.

Το κίτρινο

/

πράσινο καλώδιο του καλωδίου τροφοδοσίας πρέπει να

συνδέεται με τη γείωση και στην παροχή ρεύματος και στους
ακροδέκτες της συσκευής

.

Γι α τ υ χό ν ε ρ ω τ ή σ ε ι ς σ χ ε τ ι κ ά μ ε τ ο κ α λώ δ ι ο τ ρ ο φ ο δ ο σ ί α ς
απευθυνθείτε στην υπηρεσία μεταγοραστικής εξυπηρέτησης ή σε
κάποιον ειδικευμένο τεχνικό

.

Ωστόσο η σύνδεση της εστίας είναι δυνατή σε

:

Τριφασική παροχή

380-415 V2N

Π ρ οτο ύ π ρ α γ μ α τοπο ι ή σ ε τ ε τ η σ ύ ν δ ε σ η

,

β ε β α ι ω θ ε ί τ ε ότ ι η

εγκατάσταση προστατεύεται από κατάλληλη ασφάλεια και ότι είναι
εφοδιασμένη με καλώδια αρκετά μεγάλης διατομής ώστε να
τροφοδοτούν κανονικά τη συσκευή

.

-

Ξεβιδώστε τον σφιγκτήρα του καλωδίου

"1".

-

Βάλτε το άκρο ενός ίσιου κατσαβιδιού μπροστά από την κάθε

γλωσσίδα

"2"

και

"3",

ωθήστε προς τα μέσα και πιέστε

.

-

Αφαιρέστε τις βίδες που συγκρατούν το μπλοκ ακροδεκτών

,

το

οποίο περιλαμβάνει τους διακλαδωτήρες και τους αγωγούς του
καλωδίου τροφοδοσίας

.

-

Τραβήξτε έξω το καλώδιο τροφοδοσίας

.

-

Βρείτε τις δύο γλωσσίδες που βρίσκονται πλευρικά

.

-

Αφαιρέστε το κάλυμμα

.

Εργασίες που πρέπει να εκτελεστούν για την πραγματοποίηση
μίας νέας σύνδεσης

:

Για να ελευθερωθεί το καλώδιο τροφοδοσίας

:

-

-

Αν ά λο γ α μ ε τ η ν ε γ κα τά σ τα σ η κα ι μ ε τ η β ο ή θ ε ι α τω ν

διακλαδωτήρων τους οποίους θα πρέπει να έχετε ανακτήσει στην
πρώτη εργασία

,

στηρίξτε τον αγωγό όπως φαίνεται στο διάγραμμα

.

-

Επιλέξτε το καλώδιο τροφοδοσίας σύμφωνα με τις υποδείξεις

στον πίνακα

.

-

Ξεγυμνώστε το άκρο κάθε αγωγού του καλωδίου τροφοδοσίας σε

μήκος

10 mm,

λαμβάνοντας υπόψη το μήκος του καλωδίου που

χρειάζεται για τη σύνδεση στο μπλοκ ακροδεκτών

.

-

Περάστε το καλώδιο τροφοδοσίας μέσα στον σφιγκτήρα

.

-

Στερεώστε το κάλυμμα

.

-

Βιδώστε τον σφιγκτήρα του καλωδίου

.

Ανοίξτε το κάλυμμα με την ακόλουθη διαδοχική σειρά

:

-

Στερεώστε το κάλυμμα

.

-

Βιδώστε τον σφιγκτήρα του καλωδίου

.

Σημείωση

:

σιγουρευτείτε ότι οι βίδες του πίνακα ακροδεκτών

είναι σφιχτές

.

-

Ξεγυμνώστε το άκρο κάθε αγωγού του

καλωδίου τροφοδοσίας σε μήκος

10 mm,

λαμβάνοντας υπόψη το μήκος του καλωδίου
που χρειάζεται για τη σύνδεση στο μπλοκ
ακροδεκτών

.

-

Ανάλογα με την εγκατάσταση και με τη

βοήθεια των διακλαδωτήρων τους οποίους
θα πρέπει να έχετε ανακτήσει στην πρώτη
εργασία

,

στηρίξτε τον αγωγό όπως φαίνεται

στο διάγραμμα

.

Εργασίες που πρέπει να εκτελεστούν για την πραγματοποίηση
μίας νέας σύνδεσης

:

-

Περάστε το καλώδιο τροφοδοσίας μέσα

στον σφιγκτήρα

.

-

Επι λέξτε το κα λώδιο τροφοδοσία ς

σύμφωνα με τις υποδείξεις στον πίνακα

.

Εάν χρειαστεί να αντικαταστήσετε το καλώδιο τροφοδοσίας

,

συνδέστε

τα καλώδια σύμφωνα με τα ακόλουθα χρώματα

/

κωδικούς

:

ΠΡΟΣΟΧΗ

:

ΔΙΑΤΑΞΗ

"1-6"

ΔΙΑΤΑΞΗ

"7"

ΜΙΑΣ ΦΑΣΗΣ ή ΔΥΟ ΦΑΣΕΩΝ

220-240 V~

Καλώδιο

HO5V2V2F

Καλώδιο

HO5V2V2F

Καλώδιο

HO5V2V2F

3x2,5 mm

2

3x4 mm

2

4x1,5 mm

2

4x1,5 mm

2

4x1,5 mm

2

4x1,5 mm

2

ΤΡΙΩΝ ΦΑΣΕΩΝ

220-240 V3~

ΤΡΙΩΝ ΦΑΣΕΩΝ

380-415 V2N~

ΜΠΛΕ

ΚΑΦΕ

ΚΙΤΡΙΝΟ ΠΡΑΣΙΝΟ

Ουδέτερο

Φάση

Γείωση

(   )

Σύνδεση στους ακροδέκτες του μπλοκ των ακροδεκτών

135 GR

2

3

1

N =

Ουδέτερο

PE =

Γείωση

L1 / L2 / L3 =

Φάση

220-240V  3 ~

PE

L1

L2

L3

380-415V  2N ~

N

PE

L1

L2

L3

PE

L1

L2

220-240V  ~

N

L

220-240V   2 ~

L2

PE

L1

PE

ΔΙΑΚΛΑΔΩΣΗ
