02
Aansluitingen
6
Nl
• Wanneer u luidsprekers gebruikt met afneembare
netwerkcircuits, wordt er bij het verwijderen van het
netwerk, geen effect geproduceerd en kan de
luidspreker schade oplopen.
• Een andere methode is het aansluiten van de
SPEAKERS A
-aansluitingen op HOOG en van de
SPEAKERS B
-aansluitingen op LAAG (omgekeerd
dan in afbeelding).

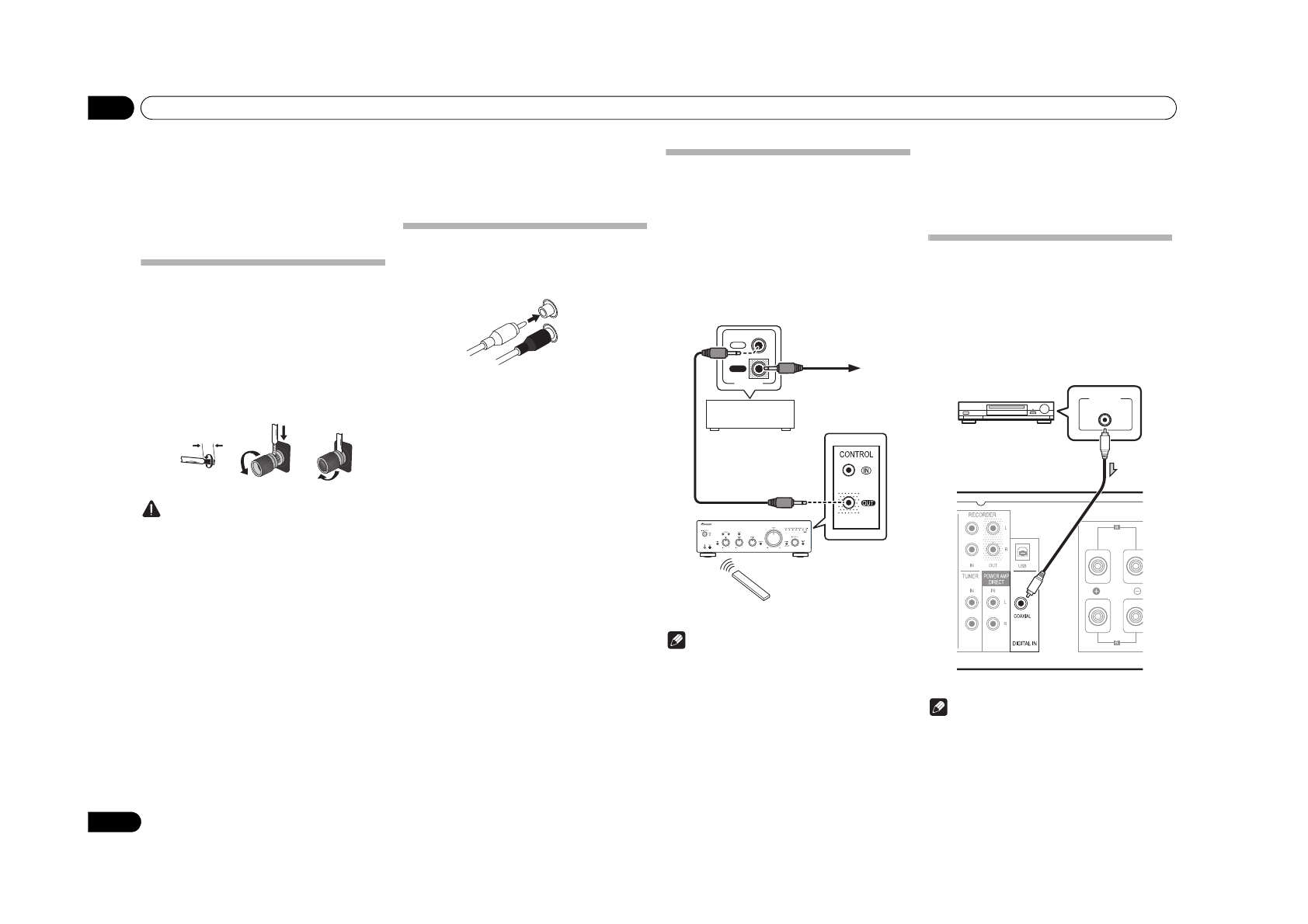

Luidsprekerkabels aansluiten
1
Draai de kabelkernen.
2
Maak de moer los op de SPEAKERS-
aansluiting en stop de luidsprekerkabel in
de opening in de aansluitingsas.
3
Maak de moer van de aansluiting
opnieuw vast.
Let op
• Wanneer u slechts één set
luidsprekeraansluitingen gebruikt (SPEAKERS
A of SPEAKERS B) of wanneer u aansluitingen
met twee draden gebruikt, moet de gebruikte
luidsprekers een nominale impedantie hebben
tussen 4
Ω
en 16
Ω
. Wanneer u beide sets
aansluitingen gebruikt, moeten de aangesloten
luidsprekers een nominale impedantie hebben
van 8
Ω
tot 32
Ω
. Raadpleeg de instructies die
bij uw luidsprekers zijn geleverd voor meer
informatie over de impedantiewaarde.
• De positieve en negatieve (+/–) aansluitingen op de
versterker moeten overeenkomen met die van de
luidsprekers.
• Op deze luidsprekeraansluitingen staat een
GEVAARLIJKE spanning
. Om een elektrische
schok te voorkomen bij het aansluiten en losmaken
van de luidsprekerkabels, moet u de stekker uit het
stopcontact halen voordat u niet geïsoleerde
onderdelen aanraakt.
• Zorg dat alle ontblote luidsprekerdraden samen zijn
gedraaid en volledig in de luidsprekeraansluiting
zijn gestopt. Als een ontblote luidsprekerdraad het
achterpaneel raakt, kan de stroom worden
uitgeschakeld als veiligheidsmaatregel.
Audiokabels aansluiten
Sluit de witte stekker aan op de linkeraansluiting (L) en
de rode op de rechteraansluiting (R). Zorg dat u de
stekkers volledig in de aansluitingen stopt.
1
2
3
10 mm
Links (wit)
Rechts (rood)
Met gecentraliseerde bediening met
andere Pioneer-componenten
Meerdere Pioneer-componenten die zijn uitgerust met
CONTROL IN/OUT
-aansluitingen kunnen worden
aangesloten op het apparaat. Hierdoor is
gecentraliseerd beheer van de componenten mogelijk
via de afstandsbedieningssensor op het apparaat.
Hierdoor is het ook mogelijk componenten die niet zijn
uitgerust met een afstandsbedieningssensor of die zijn
geïnstalleerd op plaatsen waar de
afstandsbedieningssensor geen bereik heeft, op afstand
te bedienen.
Opmerking
• Gebruik een in de handel verkrijgbare mono
ministekkerkabel (zonder weerstand) voor
aansluitingen.
• Wanneer u de
CONTROL IN/OUT
-aansluitingen
aansluit, moeten ook in de handel verkrijgbare
kabels worden gebruikt voor het maken van
analoge aansluitingen. Wanneer u alleen de
CONTROL IN/OUT
-aansluitingen aansluit, is er
geen goed systeembeheer mogelijk.
• Wanneer een besturingskabel is aangesloten op de
CONTROL IN
-aansluiting van het apparaat, kan het
niet worden bediend door de afstandsbediening
naar het apparaat te richten
(de afstandsbedieningssensor wordt automatisch
uitgeschakeld).
Digitale audio-ingangen (alleen A-70)
Als er een coaxiale digitale kabel (afzonderlijk
verkrijgbaar) wordt om de
DIGITAL IN COAXIAL
-
aansluiting van dit apparaat aan te sluiten op de digitale
audio-uitgang van een component voor digitale
audioweergave, kan de weergavecomponent worden
gebruikt voor het afspelen van muziek via dit toestel.
Meer informatie over het uitvoeren van de audiosignalen
die zijn ingevoerd naar de
DIGITAL IN COAXIAL
-
terminal, vindt u op pagina 12.
Opmerking
• Digitale signaalformaten die in dit apparaat kunnen
worden ingevoerd, bevatten lineaire PCM-signalen
met een bemonsteringsfrequentie en kwantitatieve
bits tot 192 kHz/32 bits. (De bewerking kan
mislukken, afhankelijk van het aangesloten
apparaat en de omgeving).
IN
OUT
CONTROL
Een andere Pioneer-
component die is
uitgerust met
CONTROL IN/OUT-
aansluitingen
Op een andere
Pioneer-
component die is
uitgerust met een
CONTROL IN-
aansluiting
A-70
Richt de
afstandsbediening naar
de sensor op het
apparaat.
Afstandsbediening
DIGITAL OUT
COAXIAL
Digitale audio-
apparatuur, enz.
Coaxiale digitale audiokabel
(afzonderlijk verkrijgbaar)
Achterpaneel A-70
