02
Anschlüsse
6
De
Kurzschlussbrücken entfernt werden, damit der
Verstärker nicht beeinträchtigt wird. Detaillierte
Hinweise finden Sie in der mit den Lautsprechern
gelieferten Dokumentation.
• Wenn Lautsprecher mit trennbaren
Netzwerkschaltungen verwendet werden, beachten
Sie bitte, dass nach Netztrennung kein Ton
ausgegeben wird und die Lautsprecher beschädigt
werden können.
• Eine weitere Anschlussvariante besteht darin, die
SPEAKERS A
-Anschlüsse mit HIGH und die
SPEAKERS B
-Anschlüsse mit LOW zu verbinden
(entgegengesetzt zur Abbildung).

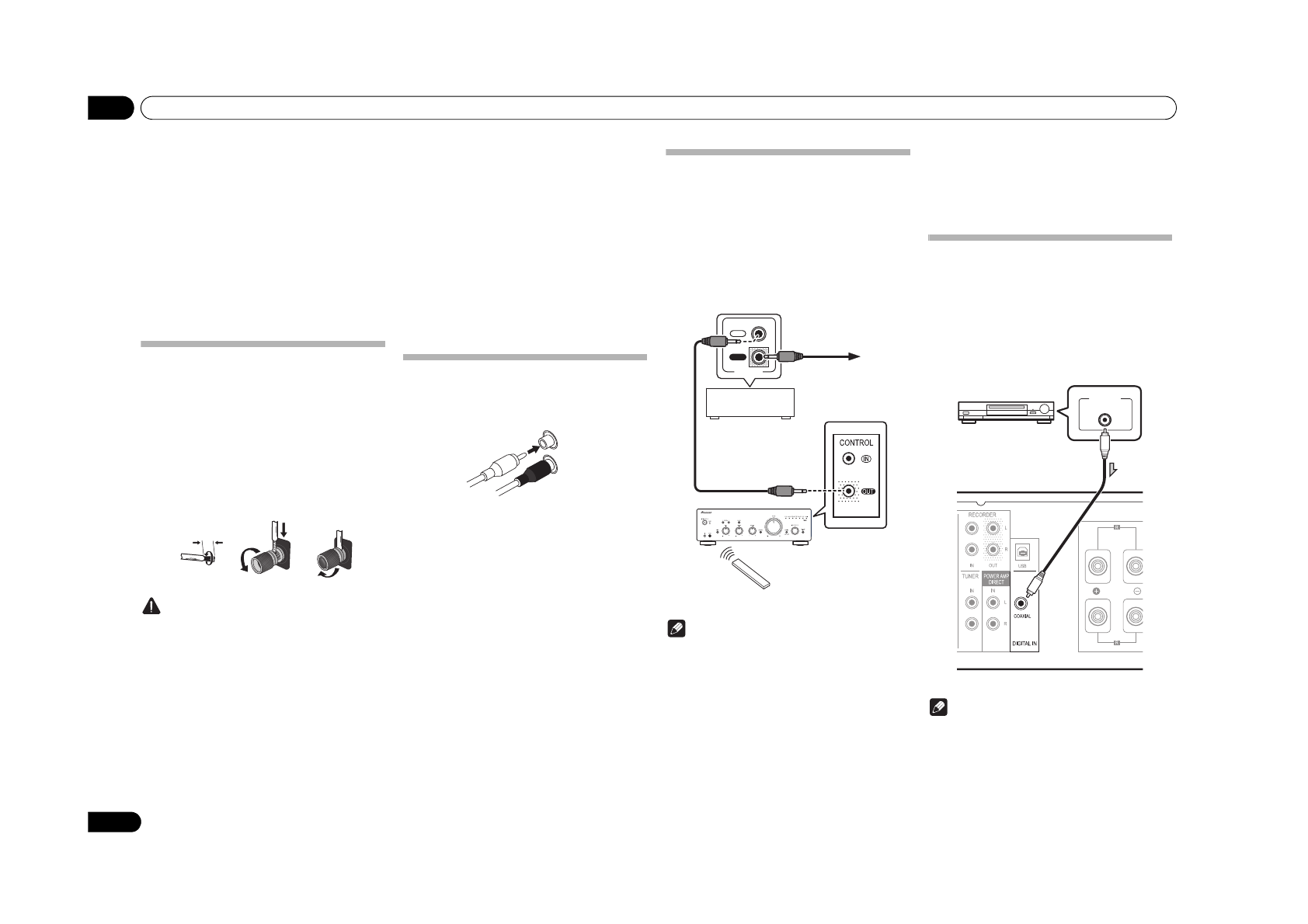

Lautsprecherkabel anschließen
1
Verdrillen Sie die Seele (den Kern aus
Metalladern) des Kabels.
2
Lösen Sie die Klemmmutter am
SPEAKERS-Anschluss, führen Sie das
Lautsprecherkabel in die nun sichtbare
Öffnung am Anschluss.
3
Ziehen Sie die Klemmmutter wieder an.
Vorsicht
• Wenn Sie nur ein einziges
Lautsprecheranschlusspaar (SPEAKERS A oder
SPEAKERS B) oder eine Bi-wiring-Verbindung
nutzen, sollte der Lautsprecher eine
Nennimpedanz zwischen 4
Ω
und 16
Ω
aufweisen. Wenn Sie beide
Lautsprecheranschlusspaare nutzen, sollten die
angeschlossenen Lautsprecher eine
Nennimpedanz zwischen 8
Ω
und 32
Ω
aufweisen. Hinweise zur Impedanz finden Sie
in der mit den Lautsprechern gelieferten
Dokumentation.
• Achten Sie darauf, dass die positiven und
negativen Anschlüsse am Verstärker (+/–) mit den
richtigen Anschlüssen an den Lautsprechern
verbunden werden.
• An den Lautsprecherklemmen dieses Gerätes liegt
eine potentiell
GEFÄHRLICHE Spannung
an. Zur
Vermeidung von Stromschlaggefahr ist unbedingt
darauf zu achten, den Netzstecker beim
Anschließen und Abtrennen der Lautsprecherkabel
von der Netzsteckdose zu trennen, bevor
irgendwelche nicht isolierten Teile berührt werden.
• Sorgen Sie dafür, dass sämtliche blanken
Lautsprecheradern gut verdrillt und vollständig in
den Lautsprecheranschluss eingeführt werden.
Falls blanke Adern an die Rückwand geraten, kann
sich das Gerät aus Sicherheitsgründen abschalten.
Audiokabel anschließen
Schließen Sie den weißen Stecker an die linke Buchse
(L), den roten Stecker an die rechte Buchse (R) an.
Stecken Sie die Stecker bis zum Anschlag ein.
1
2
3
10 mm
Links (weiß)
Rechts (rot)
Zentrale Steuerung mit anderen
Pioneer-Komponenten verwenden
Mehrere mit
CONTROL IN/OUT
-Anschlüssen
ausgestattete Pioneer-Komponenten lassen sich mit
dem Gerät verbinden; dadurch können diese
Komponenten zentral über den Fernbedienungssensor
des Gerätes gesteuert werden. Auf diese Weise können
auch Komponenten ohne Fernbedienungssensor
gesteuert oder Komponenten an Stellen platziert
werden, die nicht mit der regulären Fernbedienung
erreicht werden.
Hinweis
• Zur Verbindung verwenden Sie ein
handelsübliches Mono-Klinkensteckerkabel (ohne
Widerstand).
• Wenn die
CONTROL IN/OUT
-Anschlüsse
verwendet werden, müssen analoge Verbindungen
ebenfalls über handelsübliche Audiokabel
hergestellt werden. Wenn lediglich die
CONTROL
IN/OUT
-Verbindungen hergestellt werden, lässt
sich das System nicht richtig steuern.
• Wenn ein Fernbedienungskabel am
CONTROL IN
-
Anschluss des Gerätes angeschlossen ist, kann
das Gerät nicht durch Richten der Fernbedienung
auf das Gerät gesteuert werden (der
Fernbedienungssensor wird automatisch
deaktiviert).
Digitale Audioeingänge (nur A-70)
Falls der
DIGITAL IN COAXIAL
-Anschluss dieses
Gerätes über ein digitales Koaxialkabel (separat
erhältlich) mit dem digitalen Audioausgang eines
digitalen Audiowiedergabegerätes verbunden wird,
kann das Wiedergabegerät zur Wiedergabe von Musik
über dieses Gerät verwendet werden.
Weitere Informationen zur Ausgabe von Audiosignalen
an den
DIGITAL IN COAXIAL
-Anschluss finden Sie auf
Seite 12.
Hinweis
• Digitale Signalformate können an diesem Gerät
eingegeben werden, inklusive linearer PCM-
Signale mit Abtastrate und quantitativen Bits bis
192 kHz/32 bit. (Je nach angeschlossenem Gerät
und Umgebung kann der Betrieb fehlschlagen.)
IN
OUT
CONTROL
Andere Pioneer-
Komponente mit
CONTROL IN/OUT-
Anschlüssen
Zu anderen
Pioneer-
Komponenten mit
CONTROL IN-
Anschluss
A-70
Richten Sie die
Fernbedienung auf
den Gerätesensor.
Fernbedienung
DIGITAL OUT
COAXIAL
Digitales
Audiogerät etc.
Digitales Koaxial-Audiokabel
(separat erhältlich)
A-70-Rückwand
