Raccordement

02

5

Fr

English

Deutsch

Français

Nederlands

Italiano

Español

Р

ус

ский

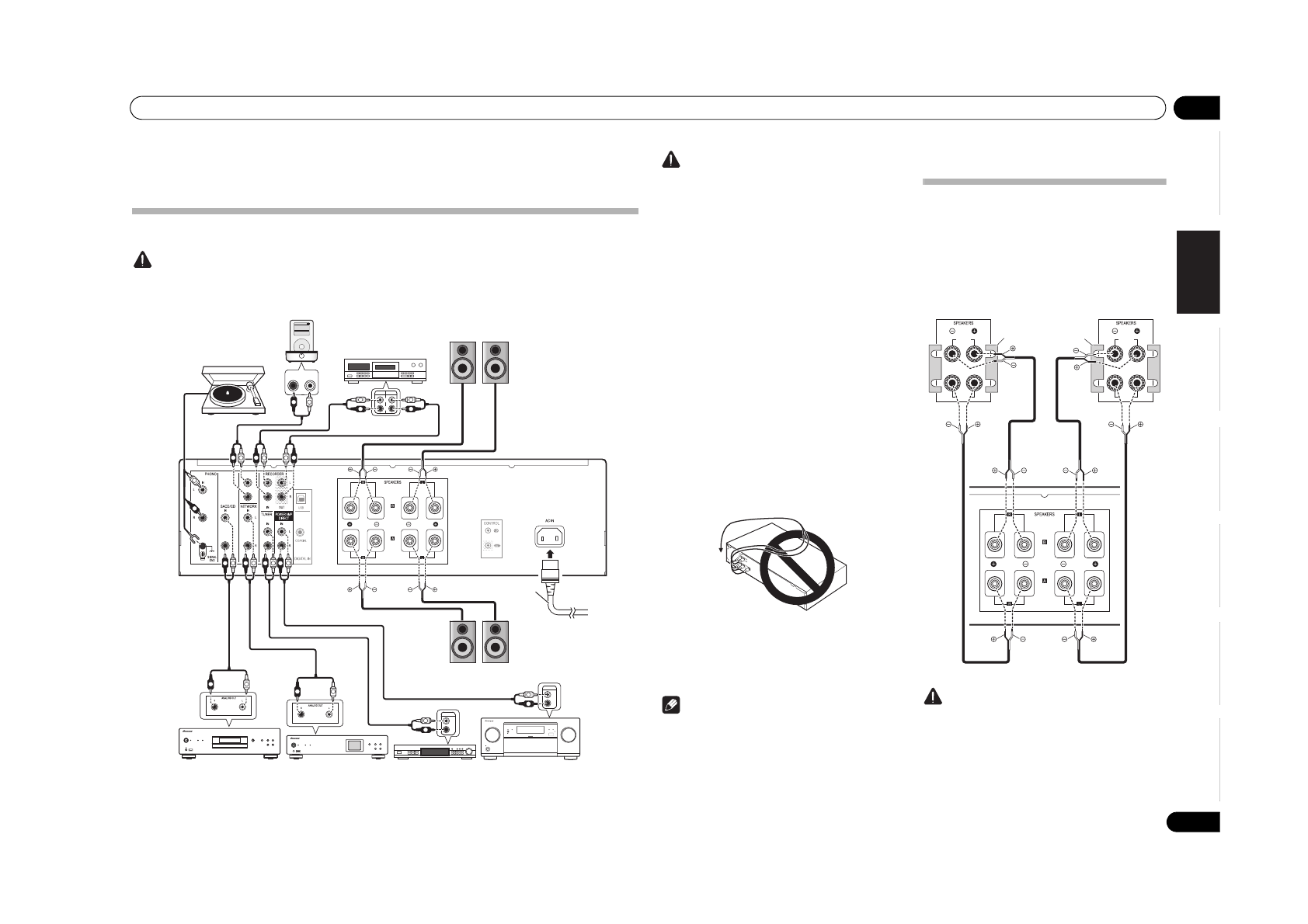

Chapitre 2:

Raccordement

Raccordements des câbles

 Attention

• Avant d’effectuer ou de modifier les raccordements, mettez l’appareil hors tension et débranchez le cordon

d’alimentation de la prise secteur.

• Connectez le cordon d’alimentation après avoir effectué toutes les connexions entre les appareils.

AUX IN

REC

R

L

OUTPUT

R

L

PLAY

R

L

AUDIO

OUTPUT

PRE OUT

R

L

L

R

L

R

L

R

L

R

L

R

L

R

L

R

L

R

L

R

L

R

L

R

L

R

L

R

L

R

L

R

L

R

L

R

L

R

L

R L

R

L

R

L

R

L

R

L

R

MENU

iPod







Music>
Extras>
Settings>

Shuffle Songs

Backlight

MASTER
VOLUME

STANDBY / ON

INPUT
SELECTOR

iPod  iPhone iPad

HDMI

ADVANCED

MCACC

FL OFF

Lecteur SACD/CD

Lecteur audio réseau

Prises PRE OUT sur le
pré-amplificateur ou
amplificateur AV

Système d’enceinte B

Système d’enceinte A

Platine

Syntoniseur

Station d’accueil iPod, etc.

(Les bornes

AUX IN

n’équipent que

le modèle A-50)

Enregistreur CD

ou à bande

Droite

Gauche

Droite

Gauche

Cordon d’alimentation

(fourni)

Panneau

arrière de cet

 Attention

• La  borne

SIGNAL GND

 est fournie pour réduire le

bruit lors de la connexion de l’unité aux
composants, tels que la platine analogique.

• Les bornes

PHONO IN

 sont installées en usine,

dotées de fiches à broche courte. Elles ne doivent
pas être retirées, sauf en cas de branchement
d’une platine. Assurez-vous de conserver les fiches
à broche courte en lieu sûre.

• N’insérez pas les fiches à broche courte dans des

connecteurs autres que les bornes

PHONO IN

.

Leur branchement sur d’autres bornes pourrait
entraîner un dysfonctionnement.

• Ne pas connecter les bornes

PHONO IN

 à un autre

composant qu’une platine ; ne pas connecter non
plus une platine doté d’un égalisateur intégré. Un
son émis trop fort peut se produire, ce qui
endommagerait les enceintes ou les autres
appareils.

• Les bornes

PHONO IN

 de l’unité A-50 ont été

conçues pour être utilisées avec des platines
dotées de cartouches de type MM (à aimant
mobile). Ne pas utiliser les platines dotées de
cartouches MC (à bobine mobile).

• Assurez-vous de ne pas plier les câbles par dessus

cette unité (comme indiqué dans l’illustration). Si
cela se produit, le champ magnétique produit par
les transformateurs dans cette unité peut
provoquer un ronflement des enceintes.

• Les bornes

POWER AMP DIRECT

 de l’unité ne

doivent jamais être branchées à des connecteurs
autres que PRE-AMP OUT.

• Si votre platine dispose d’un fil de mise à la terre,

fixez-le à la borne de terre de cet amplificateur.

 Remarque

• Lors de la connexion d’un enregistreur à bande, le

bruit de fond peut être perçu, selon l’emplacement
de l’installation. Ce bruit provient d’une fuite du
transformateur de l’amplificateur. Dans ce cas,
changez l’emplacement de l’installation ou
distancez davantage la platine de l’amplificateur.

• iPod est une marque commerciale d’Apple Inc.,

enregistrées aux états-Unis et dans d’autres pays.

A propos de “bi-câblage (bi-wiring)”

Cette unité peut être utilisée avec des enceintes
prenant en charge le bi-câblage. Toujours raccorder
correctement la haute fréquence et la basse
fréquence.

• Au cours de la lecture, assurez-vous que les

boutons

SPEAKERS A

 et

SPEAKERS B

 sont sur

Marche (ON) (page 8).

 Attention

• Lorsque vous utilisez un bi-câblage pour connecter

les enceintes, assurez-vous d’enlever les tiges de
court-circuit HIGH et LOW fournies avec les haut-
parleurs pour ne pas créer d’effets adverses sur
l’amplificateur. Pour de plus amples informations,
consultez les instructions fournies avec les
enceintes.

HIGH

LOW

HIGH

LOW

Système des enceintes

Gauche

Système des enceintes

Droite

Panneau

arrière de cet

appareil

Enlevez la tige de

court-circuit entre

les bornes + et –.
