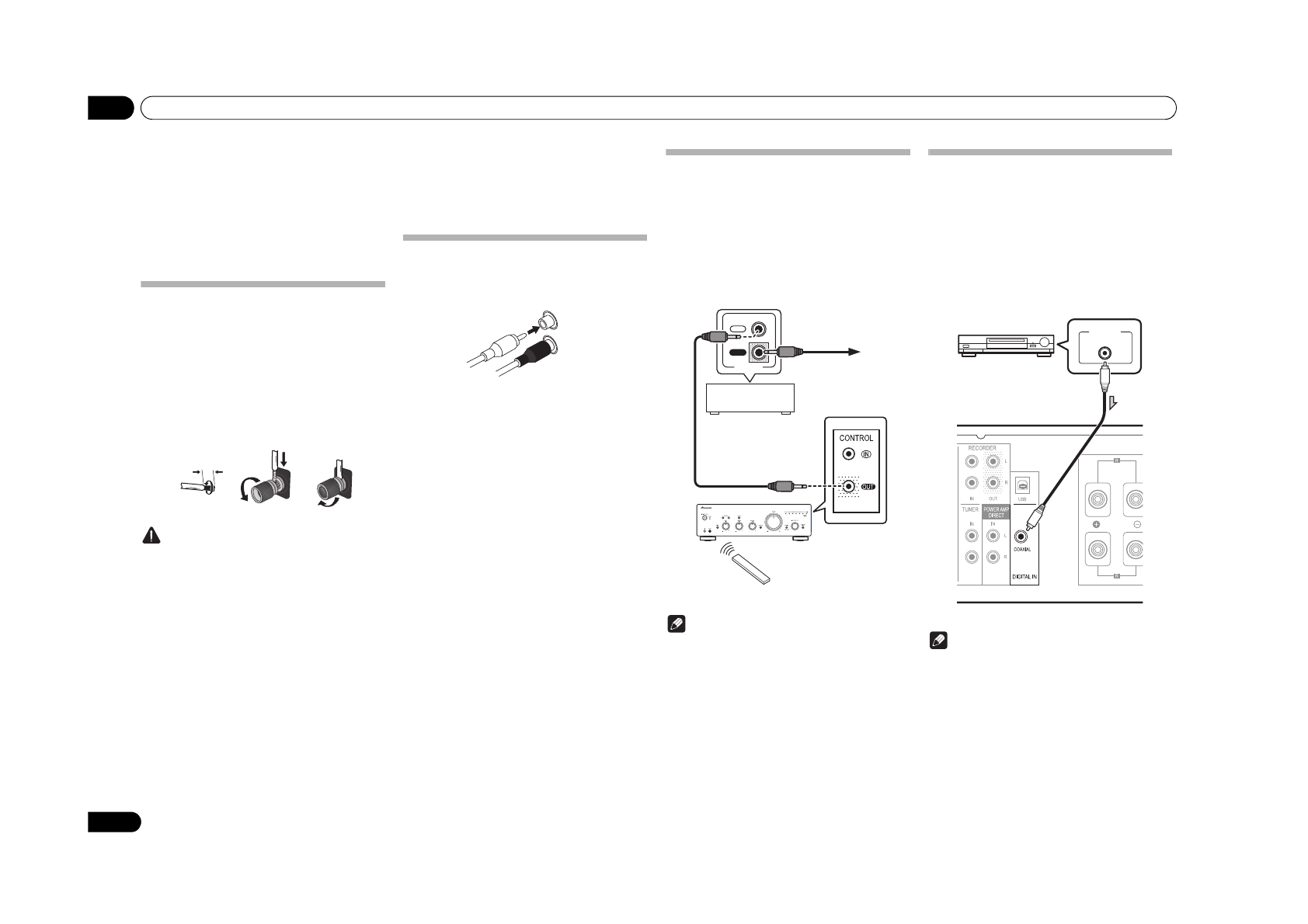

background image

02

Collegamento

6

It

• Quando si usano altoparlanti con circuiti di rete

rimovibili, notare che se la rete è rimossa, non sarà
prodotto alcun effetto e gli altoparlanti potrebbero
subire danni.

• Un altro metodo di collegamento è quello di

collegare i terminali

SPEAKERS A

 a HIGH e i

terminali

SPEAKERS B

 a LOW (inversamente

rispetto a quello che è mostrato nella figura).

Collegamento dei cavi degli
altoparlanti

1

Attorcigliare i fili del cavo.

2

Allentare il dado del terminale

SPEAKERS e inserire il cavo nel foro esposto
presente nell'asta del terminale.

3

Serrare di nuovo il dado del terminale.

 Attenzione

• Quando si usa solo una serie di terminali per

altoparlanti (SPEAKERS A o SPEAKERS B), o
quando si usano collegamenti biwiring,
l'altoparlante usato deve avere un’impedenza
nominale compresa tra 4

Ω

 e 16

Ω

. Quando si

usano entrambe le serie di terminali, gli
altoparlanti collegati devono avere
un’impedenza nominale compresa tra 8

Ω

 e

32

Ω

. Per informazioni in dettaglio sul valore

dell'impedenza consultare le istruzioni fornite
con gli altoparlanti.

• Assicurarsi che i terminali positivo e negativo

(+/–) dell’amplificatore corrispondano a quelli
degli altoparlanti.

• I terminali degli altoparlanti sono sotto tensione,

alla stessa

PERICOLOSA tensione

 della corrente di

rete. Per prevenire il rischio di scosse elettriche
quando si collegano o disconnettono i cavi degli
altoparlanti, staccare il cavo di alimentazione prima
di toccare qualsiasi parte non isolata.

• Assicurarsi che tutti i cavi nudi degli altoparlanti

siano attorcigliati tra loro e inseriti completamente
nel terminale dell'altoparlante. Se uno qualsiasi dei
cavi nudi degli altoparlanti tocca il pannello
posteriore, il sistema potrebbe spegnersi come
misura di sicurezza.

Collegamento dei cavi audio

Collegare la spina bianca al jack sinistro (L) e la spina
rossa al jack destro (R). Assicurarsi di inserire
completamente le spine nei jack.

1

2

3

10 mm

Sinistra (bianco)

Destra (rosso)

Utilizzo della funzione di controllo
centralizzato con altri componenti
Pioneer

Più componenti Pioneer dotati di jack

CONTROL IN/

OUT

 possono essere collegati all’unità, consentendo il

controllo centralizzato dei componenti tramite il sensore
remoto dell’unità. Questo permette di controllare
componenti non dotati di sensore remoto, oppure che
sono installati in luoghi dove non è possibile accedere al
sensore remoto del componente.

 Nota

• Per i collegamenti usare un cavo mini plug mono

(senza resistenza) reperibile in commercio.

• Quando si collegano i jack

CONTROL IN/OUT

, per

eseguire i collegamenti analogici devono inoltre
essere usati dei cavi audio disponibili sul mercato.
Collegare soltanto i jack

CONTROL IN/OUT

 non

permette un adeguato controllo del sistema.

• Quando un cavo di controllo è collegato al jack

CONTROL IN

 dell’unità, quest’ultima non può

essere controllata puntando il telecomando in
direzione dell’unità (il sensore remoto è disabilitato
automaticamente).

Collegamenti degli ingressi audio
digitali (solo per il modello A-70)

Se un cavo coassiale digitale (venduto separatamente)
viene utilizzato per collegare il terminale

DIGITAL IN

COAXIAL

 dell’unità al connettore dell’uscita audio

digitale di un componente per la riproduzione audio
digitale, detto componente può essere utilizzato per
riprodurre musica mediante l’unità.

Per ulteriori informazioni inerenti all’ingresso al
terminale

DIGITAL IN COAXIAL

 che consente l’uscita di

segnali audio, consultare pagina 12.

 Nota

• I formati di segnale digitale accettato dall’unità

comprendono i segnali in PCM lineare con
frequenze di campionamento e velocità di
trasmissione che arrivano a 192 kHz /32 bit.
(A seconda del dispositivo collegato e
dell’ambiente, l’operazione potrebbe non andare a
buon fine).

IN

OUT

CONTROL

Altro dispositivo
Pioneer dotato di jack
CONTROL IN/OUT

All’altro
dispositivo
Pioneer dotato di
jack CONTROL IN

A-70

Puntare il
telecomando in
direzione del sensore
posizionato sull’unità.

Telecomando

DIGITAL OUT

COAXIAL

Dispositivi per audio
digitale ecc.

Cavo coassiale audio digitale

(venduto separatamente)

Pannello posteriore A-70
