Aansluitingen
02
5
Nl
English
Deutsch
Français
Nederlands
Italiano
Español
Р
ус
ский

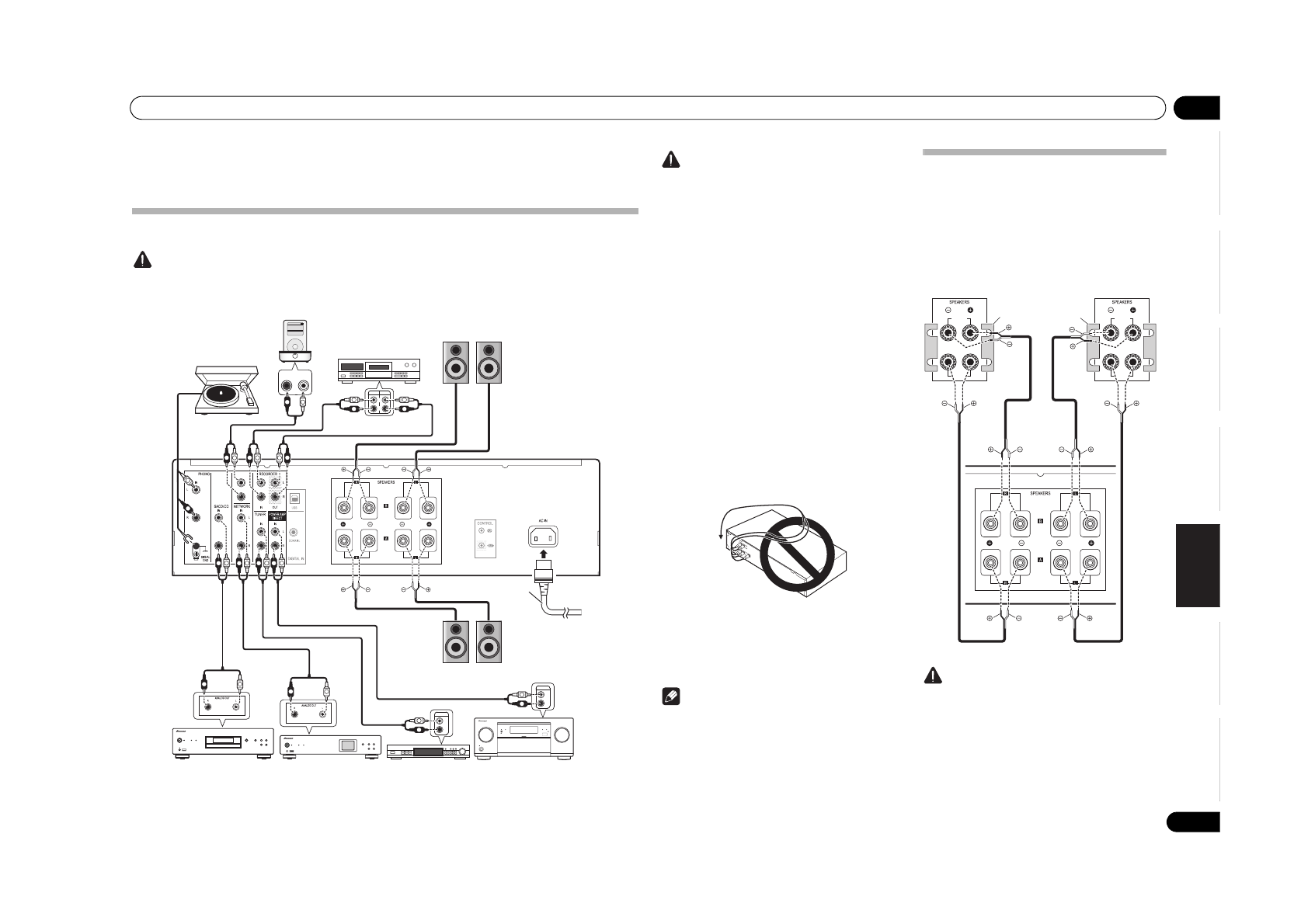

Hoofdstuk 2:
Aansluitingen
De kabels aansluiten
Let op
• Voordat u aansluitingen maakt of wijzigt, moet u dit toestel uitschakelen en de stekker van het netsnoer uit het
stopcontact trekken.
• Sluit de voedingskabel aan nadat alle aansluitingen tussen apparaten zijn voltooid.
AUX IN
REC
R
L
OUTPUT
R
L
PLAY
R
L
AUDIO
OUTPUT
PRE OUT
R
L
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
RL
R
L
R
L
R
L
R
L
R
MENU
iPod
Music>
Extras>
Settings>
Shuffle Songs
Backlight
MASTER
VOLUME
STANDBY / ON
INPUT
SELECTOR
iPod iPhone iPad
HDMI
ADVANCED
MCACC
FL OFF
SACD/CD-speler
Netwerkaudiospeler
PRE OUT-aansluitingen op de
voorversterker of de AV-versterker
Luidsprekersysteem B
Luidsprekersysteem A
Platenspeler
Tuner
iPod dock, enz.
(
AUX IN
-aansluitingen zijn
alleen voorzien op de A-50)
Cd-recorder of
cassettedeck
Rechts
Links
Rechts
Links
Voedingskabel
(bijgeleverd)
Het achterpaneel van
het apparaat
Let op
• De
SIGNAL GND
-aansluiting is voorzien om het
lawaai te verminderen wanneer u het apparaat
aansluit op componenten, zoals een analoge
platenspeler.
• De
PHONO IN
-aansluitingen zijn standaard
uitgerust met korte pinstekkers. Deze mogen niet
worden verwijderd behalve wanneer u een
platendraaier aansluit. Zorg dat u de korte
pinstekkers op een veilige plaats bewaart.
• Stop de korte pinstekkers in andere aanlsuitingen
dan de
PHONO IN
-aansluitingen. Wanneer u ze
aansluit op andere aansluitingen, kan dit een
defect veroorzaken.
• Sluit de
PHONO IN
-aansluitingen op een andere
component aan dan op een platenspeler. Voer ook
geen aansluitingen uit op een platenspeler die is
uitgerust met een ingebouwde equalizer. Er kan
een extreem hoog geluid worden weergegeven
waardoor uw luidsprekers of andere apparaten
kunnen schade oplopen.
• De
PHONO IN
-aansluitingen van de A-50 zijn
ontworpen om alleen te worden gebruikt met
platenspelers die zijn uitgerust met cartridges van
het MM-type (moving-magnet). De platenspelers
die zijn uitgerust met MC-cartridges (moving-coil),
kunnen niet worden gebruikt.
• Zorg ervoor dat de kabels niet over het apparaat
heen liggen (zoals aangegeven in de afbeelding).
Anders produceert het magnetische veld van de
transformatoren in het apparaat een brom in de
luidsprekers.
• De aansluitingen van
POWER AMP DIRECT
het
apparaat mogen nooit worden aangesloten op de
aansluitingen van een andere component, behalve
de PRE-AMP OUT.
• Als uw platenspeler is voorzien van een
aardingsdraad, dient u dit vast te maken aan de
ground-aansluiting van deze versterker.
Opmerking
• Wanneer u een cassettedeck aansluit, kan er ruis
hoorbaar zijn, afhankelijk van de installatielocatie.
Deze ruis wordt veroorzaakt door lekkage van de
transformator van de versterker. Wijzig in dat geval
de installatielocatie of plaats de deck verder van de
versterker.
• iPod is een geregistreerd handelsmerk van Apple
Inc. in de V.S. en andere landen.
Over “dubbele bedrading”
Dit apparaat kan worden gebruikt met luidsprekers
die dubbele bedrading ondersteunen. Zorg dat u de
hoog- en laagfrequentie-aansluitingen correct
aansluit.
• Zorg er tijdens het afspelen voor dat zowel de
SPEAKERS A
- als de
SPEAKERS B
-knop zijn
ingesteld op AAN (pagina 8).
Let op
• Wanneer u dubbele bedrading gebruikt voor het
aansluiten van de luidsprekers, kunt u negatieve
invloeden op de versterker voorkomen door de
kortsluitingsbalken HOOG en LAAG die bij de
luidsprekers zijn geleverd, te verwijderen.
Raadpleeg de instructies die bij de luidsprekers zijn
geleverd voor gedetailleerde informatie.
HIGH
LOW
HIGH
LOW
Luidsprekersysteem
Links
Luidsprekersysteem
Rechts
Het
achterpaneel
van het
apparaat
Verwijder de
kortsluitingsbalk
tussen de
aansluitingen
+ en –.
