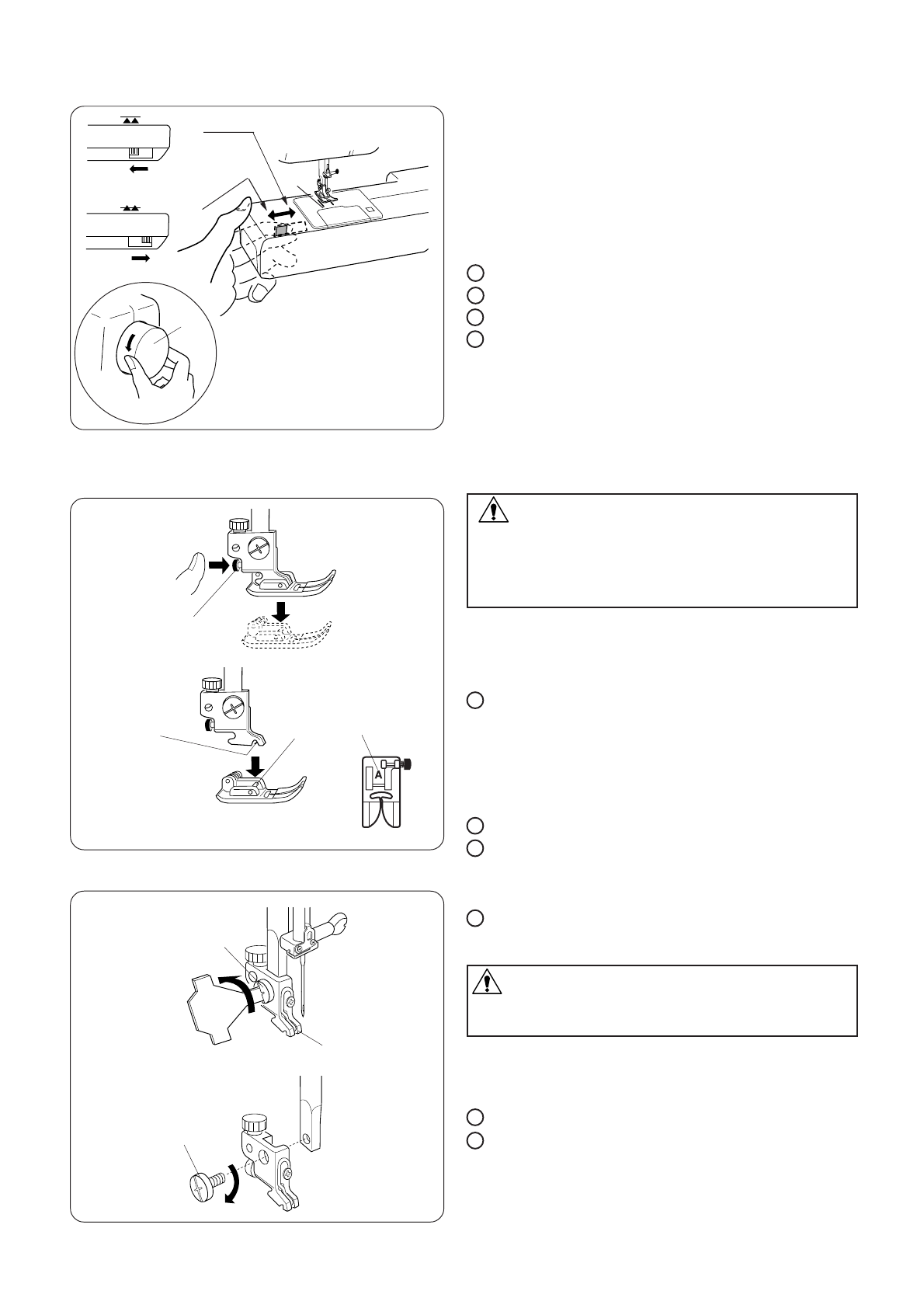

Changing the Presser Foot

CAUTION:

 Turn OFF the power switch before changing the foot.
 Always use the proper foot for the selected pattern.
 The wrong foot can cause the needle to break.

To  snap off:
Raise the needle and presser foot.
Press the red button on the back of the foot holder
and the foot will drop.

q

Red Button

To  snap on:
Place the presser foot so the pin on the foot lies just
under the groove of the foot holder.
Lower the foot holder to lock the foot in place.

w

Groove

e

Pin

Each foot is marked with a letter for identification.

r

Identification Letter

Detaching and Attaching the Foot Holder

WARNING:

 Turn OFF the power switch before detaching or
 attaching the foot holder.

To  detach:
Raise the presser bar and turn the setscrew
counterclockwise to remove the foot holder.

q

Setscrew

w

Foot holder

To  attach:
Align the hole in the foot holder with the threaded
hole in the presser bar and insert the setscrew
through the hole.
Tighten the setscrew by turning it clockwise.

q

w

e

r

w

e

q

r

q

w

q

Dropping the Feed Dog

The feed dog can be lowered with the drop-feed lever
for sewing on buttons etc.

Shift the drop-feed lever to the right to lower the feed
dog.

Shift the lever to the left to raise the feed dog, it will
return to the up position when the machine is started.

q

Down position

w

Up position

e

Feed dog

r

Hand wheel

NOTE:
The feed dog should be in the up position for regular
sewing. Turn the handwheel toward you to check if
the feed dog comes up after setting the lever in the
up position.

Отключение транспортера
ткани

Транспортер подачи ткани можно отключить при
помощи рычага, например, для пришивания
пуговиц и т.д.

Передвиньте рычаг вправо и отключите
транспортер.

Передвиньте рычаг влево и снова поднимите рейку.
Она самостоятельно поднимется, как только
машина заработает.

1

Рейка опущена

2

Рейка поднята

3

Транспортер подачи ткани

4

Маховое колесо

ПРИМЕЧАНИЕ:

При обычном шитье рейка должна быть поднята
(транспортер включен). Поверните на себя маховое
колесо и проверьте, поднимается ли рейка после
того, как рычаг был передвинут влево.

Замена прижимной лапки

ВНИМАНИЕ:

Отключите питание перед заменой лапки.
Всегда используйте рекомендованную лапку для
выбранного стежка.  Неправильно подобранная
лапка может сломать иглу.

Чтобы снять лапку:

Поднимите иглу и прижимную лапку. Нажмите на
красную кнопку позади держателя лапки,
прижимная лапка отскочит.

1

Красная кнопка

Чтобы пристегнуть лапку:

Расположите выбранную прижимную лапку так,
чтобы стержень находился прямо под выемкой
держателя. Опустите держатель лапки и
пристегните лапку.

2

Выемка держателя

3

Стержень

Для простоты в использовании каждая лапка
маркирована соответствующей буквой.

4 Буква

Установка и удаление держателя лапки

ВНИМАНИЕ:

Отключите питание перед установкой и снятием
держателя  лапки.

Как снять:

Поднимите адаптер, отверните винт отверткой
против часовой стрелки и снимите держатель.

1

Установочный винт

2

Держатель лапки

Как пристегнуть:

Сопоставьте отверстие держателя лапки с
отверстием в прижимном стержне. Вставьте в
отверстие винт.
Затяните винт отверткой по часовой стрелке.
