 Deutsch |

9

Bosch Power Tools

1 609 92A 0WV | (9.10.14)

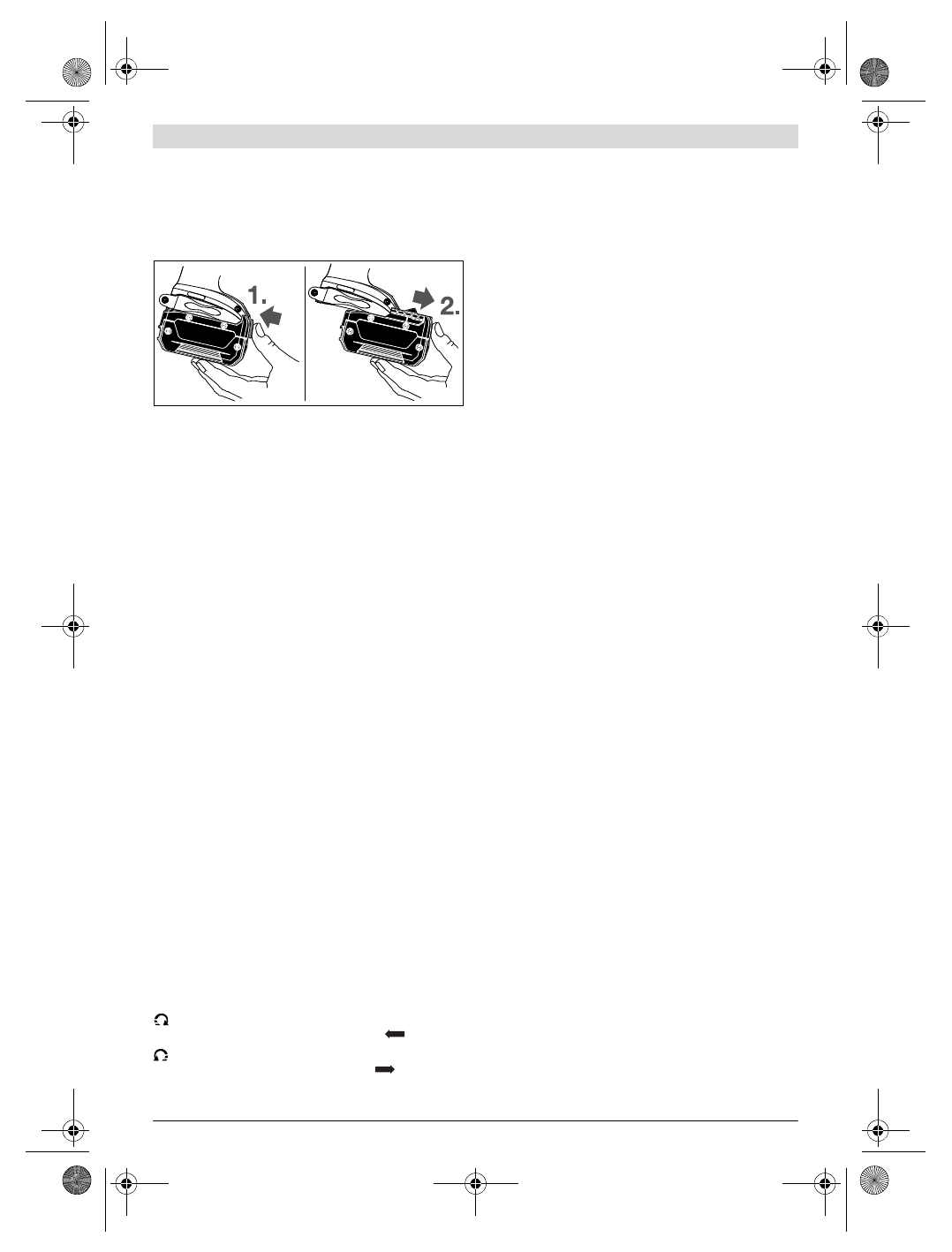

Akku entnehmen

Der Akku

9

 verfügt über zwei Verriegelungsstufen, die verhin-

dern sollen, dass der Akku beim unbeabsichtigten Drücken
der Akku-Entriegelungstaste

10

 herausfällt. Solange der Akku

im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in
Position gehalten.

Zur Entnahme des Akkus

9

 drücken Sie die Entriegelungstas-

te

10

 und ziehen den Akku nach vorn aus dem Elektrowerk-

zeug.

Wenden Sie dabei keine Gewalt an.

Werkzeugwechsel (siehe Bild A)



Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z. B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug.

Bei unbeabsichtigtem Betätigen des

Ein-/Ausschalters besteht Verletzungsgefahr.

Ziehen Sie den Tiefenanschlag

4

 nach vorn ab. Ziehen Sie das

Schrauberbit

1

 heraus. Bei Bedarf kann auch der Universal-

bithalter

13

 herausgezogen und gewechselt werden.

Stecken Sie nach erfolgtem Werkzeugwechsel den Tiefenan-
schlag

4

 wieder auf.

Betrieb

Inbetriebnahme

Akku einsetzen



Verwenden Sie nur original Bosch Li-Ionen-Akkus mit
der auf dem Typenschild Ihres Elektrowerkzeugs ange-
gebenen Spannung.

Der Gebrauch von anderen Akkus

kann zu Verletzungen und Brandgefahr führen.

Hinweis:

Der Gebrauch von nicht für Ihr Elektrowerkzeug ge-

eigneten Akkus kann zu Fehlfunktionen oder zur Beschädi-
gung des Elektrowerkzeuges führen.

Stellen Sie den Drehrichtungsumschalter

5

 auf die Mitte, um

ein unbeabsichtigtes Einschalten zu verhindern. Setzen Sie
den geladenen Akku

9

 in den Griff ein, bis dieser spürbar ein-

rastet und bündig am Griff anliegt.

Drehrichtung einstellen

Mit dem Drehrichtungsumschalter

5

 können Sie die Drehrich-

tung des Elektrowerkzeuges ändern. Bei gedrücktem
Ein-/Ausschalter

7

 ist dies jedoch nicht möglich.

Rechtslauf:

Schieben Sie den Drehrichtungsumschalter

5

 beidseitig bis zum Anschlag in Position

.

Linkslauf:

Schieben Sie den Drehrichtungsumschalter

5

beidseitig bis zum Anschlag in Position

.

Ein-/Ausschalten

Drücken Sie zur

Inbetriebnahme

 des Elektrowerkzeuges den

Ein-/Ausschalter

7

 und halten Sie ihn gedrückt.

Die LED

12

 leuchtet bei halb oder vollständig gedrücktem

Ein-/Ausschalter

7

 und ermöglicht das Ausleuchten der

Schraubstelle bei ungünstigen Lichtverhältnissen.

Zum

Feststellen

 des gedrückten Ein-/Ausschalters

7

 drü-

cken Sie die Feststelltaste

6

.

Um das Elektrowerkzeug

auszuschalten

, lassen Sie den

Ein-/Ausschalter

7

 los bzw. wenn er mit der Feststelltaste

6

arretiert ist, drücken Sie den Ein-/Ausschalter

7

 kurz und las-

sen ihn dann los.

Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur
ein, wenn Sie es benutzen.

Drehzahl einstellen

Sie können die Drehzahl des eingeschalteten Elektrowerk-
zeugs stufenlos regulieren, je nachdem, wie weit Sie den
Ein-/Ausschalter

7

 eindrücken.

Leichter Druck auf den Ein-/Ausschalter

7

 bewirkt eine nied-

rige Drehzahl. Mit zunehmenden Druck erhöht sich die Dreh-
zahl.

Einschraubtiefe einstellen (siehe Bild B)

Mit der Einstellhülse

3

 kann die Einschraubtiefe des Schrau-

benkopfes in das Werkstück in 8 rastenden Stufen je Umdre-
hung vorgewählt werden. Jede Stufe entspricht einer Verän-
derung der Einschraubtiefe um 0,25 mm.

Drehen der Einstellhülse

3

 im Uhrzeigersinn ergibt eine grö-

ßere Einschraubtiefe, drehen entgegen dem Uhrzeigersinn ei-
ne kleinere Einschraubtiefe.

Die erforderliche Einstellung ermitteln Sie am besten durch
eine Probeverschraubung.

Temperaturabhängiger Überlastschutz

Bei bestimmungsgemäßen Gebrauch kann das Elektrowerk-
zeug nicht überlastet werden. Bei zu starker Belastung oder
Verlassen des zulässigen Akkutemperaturbereiches wird die
Drehzahl reduziert. Das Elektrowerkzeug läuft erst nach Er-
reichen der zulässigen Akkutemperatur wieder mit voller
Drehzahl.

Tiefentladungsschutz

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection
(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Elektrowerkzeug durch eine Schutzschaltung abge-
schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.

Arbeitshinweise



Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf
die Schraube auf.

Sich drehende Einsatzwerkzeuge kön-

nen abrutschen.

Führen Sie die Schraube an das Schrauberbit

1

. Die Schraube

wird durch die Magnethaltekraft des Universalbithalters

13

gehalten. Drücken Sie die Schraubenspitze kräftig gegen den
zu verschraubenden Werkstoff, bis der Schraubtiefenan-
schlag

4

 auf dem Werkstück aufsteht.

Schalten Sie das Elektrowerkzeug ein. Die Schraube wird in
das Werkstück eingedreht, bis die eingestellte Einschraubtiefe
