14

RQT8137

ШАГ

1

 Подключение

≥

Подключение аппаратуры описано в качестве примера.

≥

Перед подключением выключите всю аппаратуру и изучите соответствующие инструкции по эксплуатации.

≥

Периферийное оборудование и дополнительные кабели продаются отдельно, если не указано иное.

∫

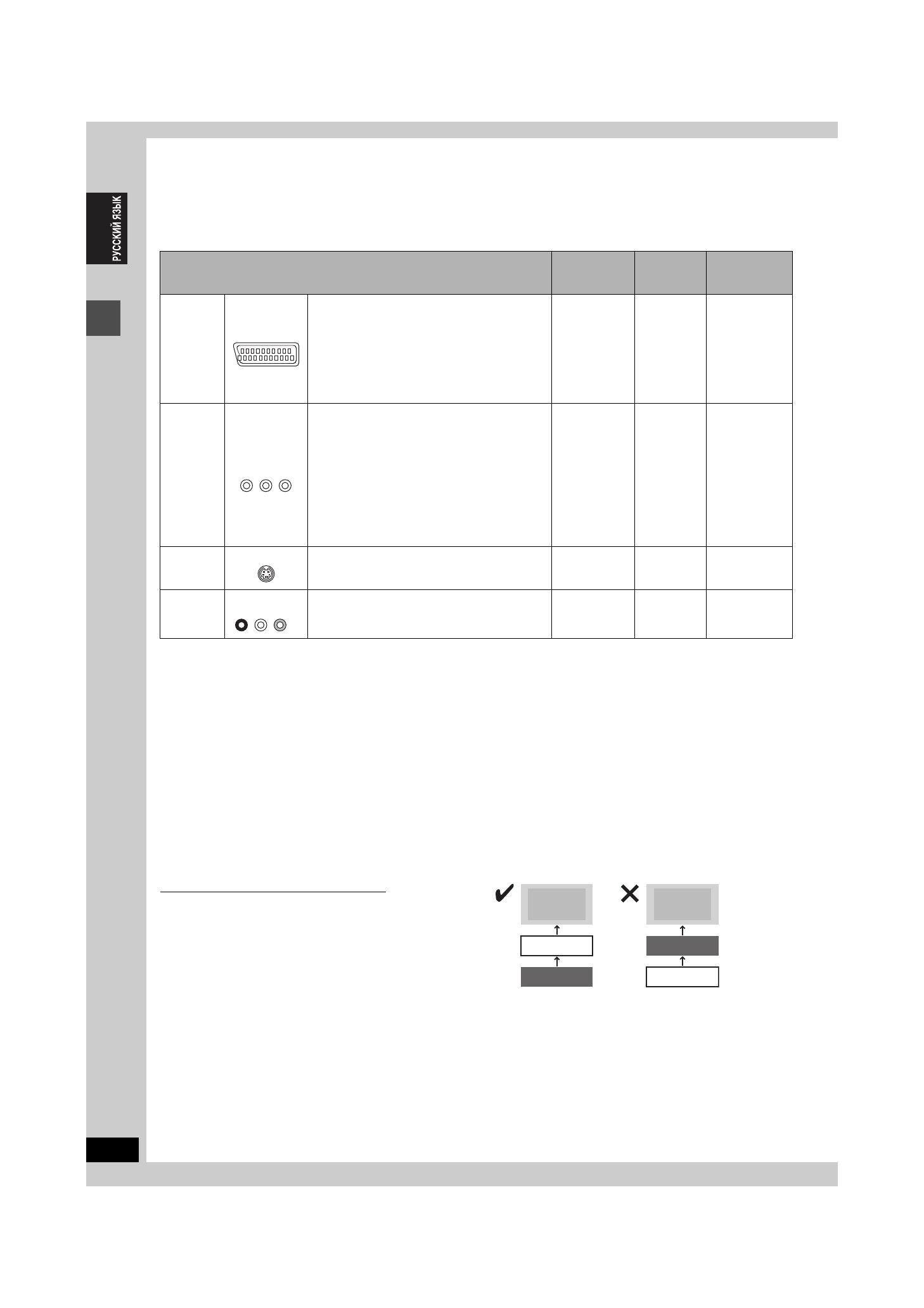

Рекомендации по подключению телевизора

Функции Q Link

Q Link обладает многообразными полезными функциями (более подробно

➡

69). Для использования функций Q Link необходимо

подключиться к телевизору с помощью 21-штекерного кабеля СКАРТ полного соединения.
Аналогично системе Q Link производства Panasonic функционируют следующие системы других изготовителей. Более подробную
информацию можно получить из инструкции по эксплуатации телевизора или от Вашего дилера.

≥

Q Link (зарегистрированный товарный знак Panasonic)

≥

DATA LOGIC (зарегистрированный товарный знак Metz)

≥

Easy Link (зарегистрированный товарный знак Philips)

≥

Megalogic (зарегистрированный товарный знак Grundig)

≥

SMARTLINK (зарегистрированный товарный знак Sony)

∫

Если данный аппарат не будет
использоваться в течение
продолжительного периода времени

Для экономии электроэнергии выньте вилку из сетевой
розетки. Данный аппарат потребляет малое количество
электроэнергии даже в выключенном состоянии

[примерно 3 Вт (режим энергосбережения)].

Если режим “Power Save” установлен на “Вкл.”, функция
“Быстрый старт” не работает.

∫

Подключайте аппарат к телевизору
напрямую

Если подключиться к телевизору через АВ-переключатель
или видеомагнитофон, видеосигнал будет подвергаться
воздействию систем защиты авторских прав. Это может
привести к искажению изображения.

≥

Подключение к телевизору со встроенным
видеомагнитофоном

При наличии входов телевизора и видеомагнитофона
подключайтесь к входным гнездам телевизионной секции.

Какой тип входных разъемов имеет Ваш телевизор?

Необходимый

кабель

(кабели)

№ страницы с

описанием

подключения

№ страницы с

настройками

телевизора

СКАРТ

Настоятельно рекомендуемое подключение.

≥

Подключившись к телевизору,
поддерживающему формат RGB, можно
получить с данного аппарата
высококачественное цветное
видеоизображение формата RGB.

≥

Если телевизор совместим с Q Link, Вы
сможете использовать массу полезных
функций.

21-штекерный
кабель СКАРТ
полного
соединения

➡

15

➡

19

≥

Для
телевизора
Q Link

➡

18

Компонентный
видеовход

Подключение к этим гнездам позволяет
получить более четкое изображение, чем через
гнездо S Video.

≥

Если телевизор поддерживает прогрессивную
развертку, он может воспроизводить
высококачественное прогрессивное
видеоизображение.
Если имеющийся телевизор с ЭЛТ
поддерживает прогрессивную развертку, не
рекомендуется использовать это
подключение, поскольку возможно некоторое
дрожание изображения.

3 видеокабеля

➡

16

➡

19

S Video

Через это гнездо можно получить более
естественное изображение, чем через обычное
видео гнездо.

Кабель
S Video

➡

16

➡

19

Аудио/
Видео

Самое простое подключение.

Аудио/Видео
кабель
(прилагается)

➡

16

➡

19

AV IN

COMPONENT

VIDEO IN

S VIDEO IN

AUDIO IN

R         L

VIDEO IN

Телевизор

Данный аппарат

Видеомагнитофон

Телевизор

Видеомагнитофон

Данный аппарат

Ш

А

Г

 1 П

о

д

к

лю

чен

и

е

14
