И н с т р у к ц и я п о э к с п л у а т а ц и и • М у л ь т и з о н а л ь н а я с и с т е м а и н в е р т о р н о г о т и п а с е р и и P d

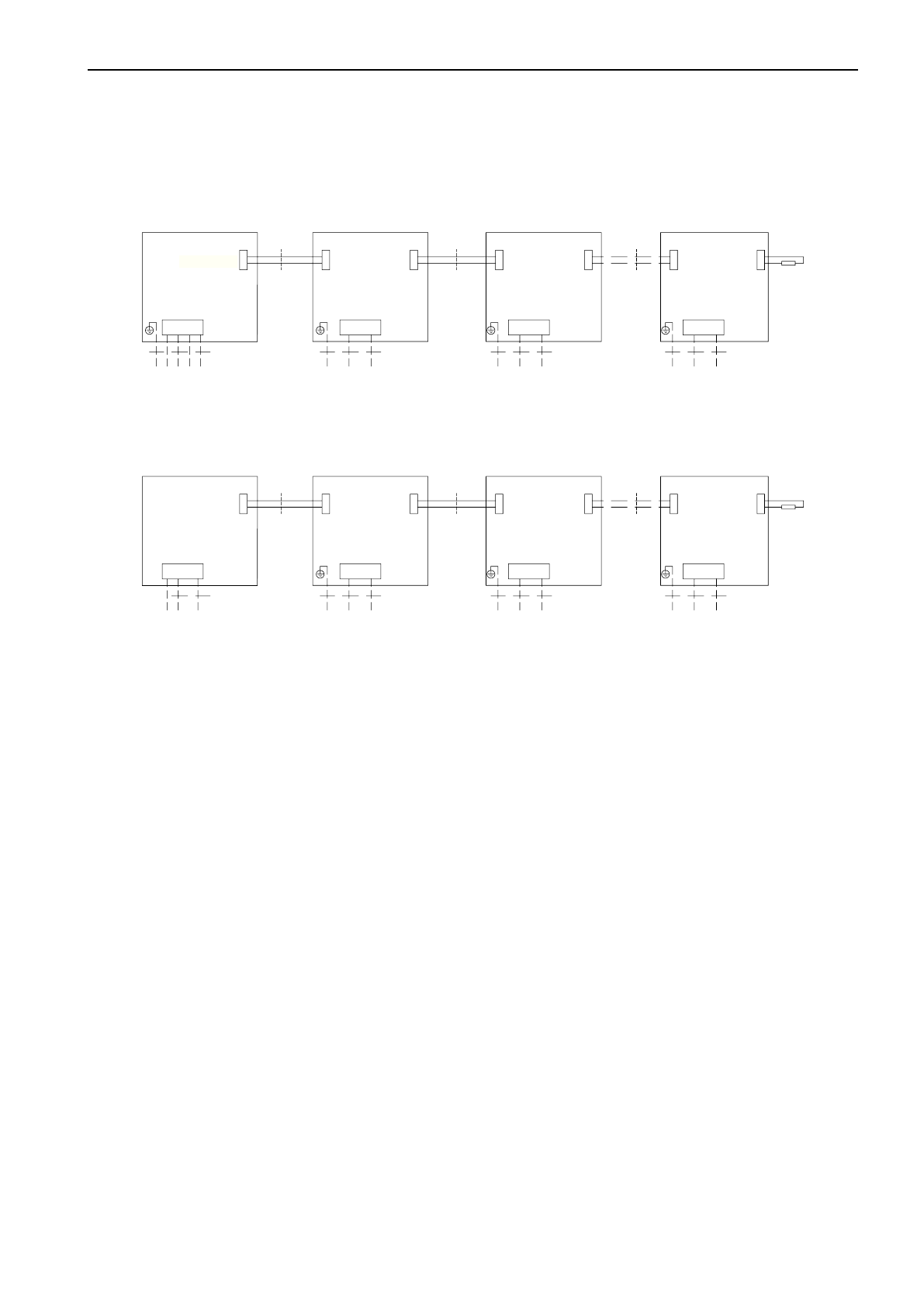

8.8.3 Схема подключения силового кабеля и коммуникационных линий
8.8.3.1 Наружный блок и группа внутренних блоков должны подключаться к разным
источникам электропитания. Соотвественно для наружного блока и группы внтуренних
блоков устанавливается свой автоматический выключатель.
Схема подключения установки с 3-х фазным источником питания наружного блока
L1 L2 L3
N
CN10
CN20
Наружный блок
Клеммная колодка
Клеммная колодка
Клеммная колодка
Клеммная колодка
Внутренний блок А
Внутренний блок В
Внутренний блок N
8.8.3.2 Схема подключения установки с одно фазным источником питания наружного
блока
Наружный блок
Подключение
электропитания
Сигнальный
кабель
Внутренний блок А
Внутренний блок В
Внутренний блок N
8.8.8.3 Для межблочного соединения применяется 2-х жильная витая пара.
Если сигнальный кабель прокладывается совместно с кабелем электропитания, то
сигнальный кабель должен быть экранированным.
8.8.4 Линии связи и управления
8.8.4.1 Мультизональная DC система Gree снабжена тремя линиями связи, такими
как: функциональная линия связи, адресная линия связи и линия связи производитель-
ности.
– Функциональная линия связи регулирует настройки управления, режимы работы
и функции блока;
- Адресная линия связи регулирует настройки согласования отношений между вну-
тренним блоком и проводным контроллером;
- Линия связи производительности регулирует настройки требуемой производитель-
ности внутреннего блока.
Внимание!!! Настройка положения DIP-переключателей должна производиться при
отключенном электропитании.
8.8.4.2 Настройка функциональной линии свзяи
- Настройка функциональной линии свзяи производится путем выставления положе-
ния штекеров на DIP-переключателях
- Функциональные DIP-переключатели могут быть на 3-х штекерные, 4-х или 5-ште-
керные.
- 4-штекерный или 5-ти штекерный применяются в блоках канального типа (вклю-
чая, как многоблочную систему, так и систему 1 наружный блок — 1 канальный блок)
