И н с т р у к ц и я п о э к с п л у а т а ц и и • М у л ь т и з о н а л ь н а я с и с т е м а и н в е р т о р н о г о т и п а с е р и и P d
6.4.2.4 Подключение пульта централизованного управления к блокам коммутации (см.
рис. 6.39).
ALL ON
ALL OFF
PAGE
INDOOR UNIT
ERROR
AUTO
ROOM TEMP.
SWING SLEEP
MELT
TIMER ON OFF
SET TEMP.
ERR CODE
COOL DRY FAN HEAT AUTO LOW
CHECK
MONITORING
DETECTING
TEST
MID HIGH
CENTER
ADDRESS
INITIALIZE
SINGLE
SELECT
CTRL MODE
SYS
SET
IN-
DOOR
DO
MAIN
c
c
Mon. Tue. Wed.
Thu. Fri.
Sat.
Sun.
Year
Mon
Date
Hour
Min
Кондиционер
Модуль 1
Провод связи
Провод связи
Подключение
следующих модулей
Провод связи
Подача
электропитания
Подача
электропитания
Подача
электропитания
Модуль 2
Модуль 64
Кондиционер
Кондиционер
Централизованный пульт

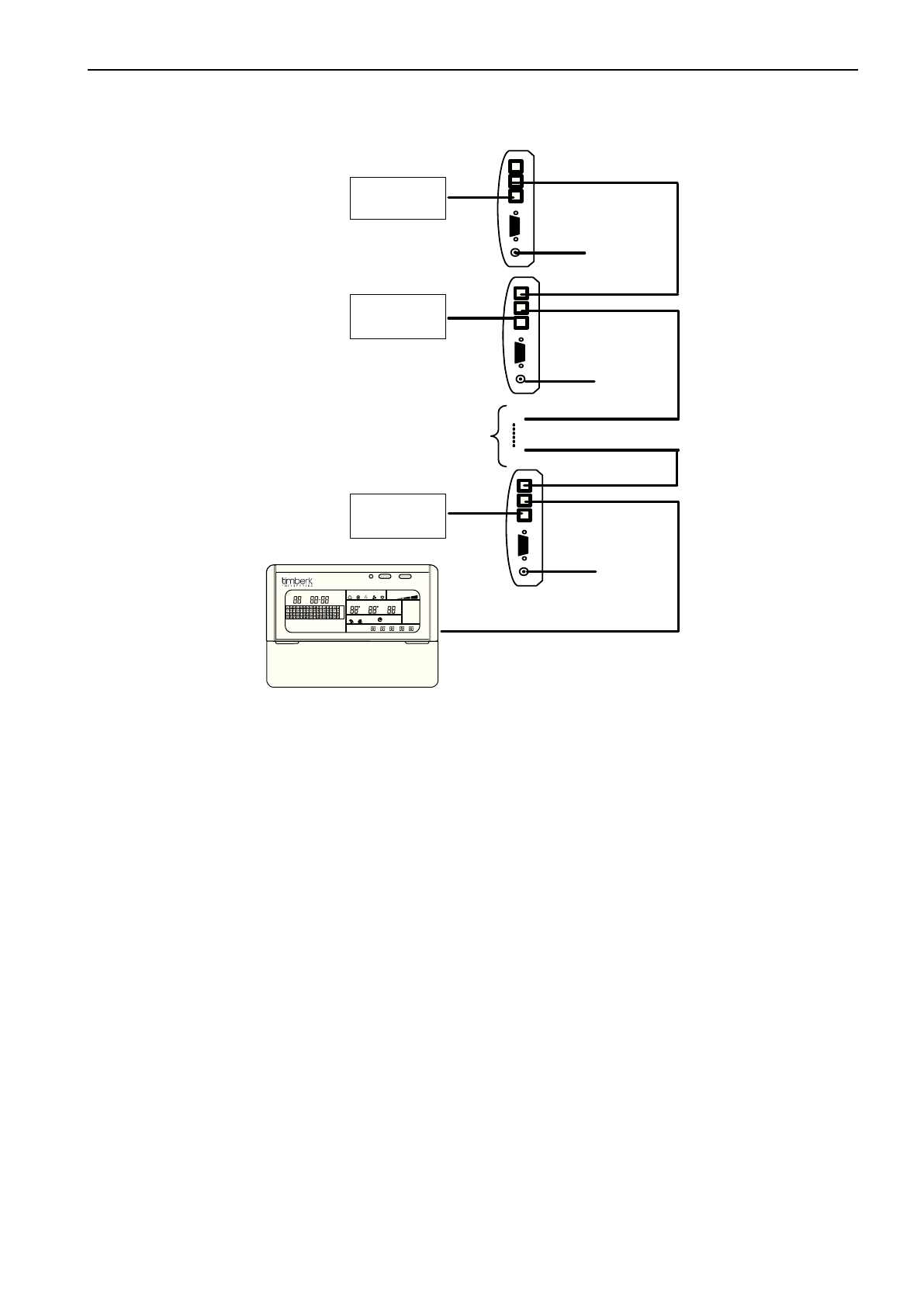

Рис. 6.39
Примечание:
1) Адрес коммуникационного модуля может быть выбран от 1 до 64. Чтобы избе-
жать сбоя связи, не допускается повторение адреса.
2) Провода связи коммуникационных модулей или централизованного пульта управ-
ления должны быть проложены согласно расстояниям, указанным в проекте.
3) Gree предоставляет двухжильный провод связи, длиной 1 м. (пользователь мо-
жет увеличить длину провода согласно фактическим условиям).
4) Централизованный пульт управления и коммуникационный модуль соединя-
ются посредством провода связи с патч-кордами на двух концах. Рядом с пультом
управления необходима установка магнитного кольца на проводе связи, расположен-
ного примерно в 10 см. от патч-корда после обертывания его двумя витками провода
связи. Во время установки магнитное кольцо нужно поместить внутрь электриче-
ской коробки после подключения патч-корда к интеллектуальному зональному пуль-
ту управления. Смотрите следующий рисунок для выяснения способа и местополо-
жения подключения.
