58
И н с т р у к ц и я п о э к с п л у а т а ц и и • М у л ь т и з о н а л ь н а я с и с т е м а и н в е р т о р н о г о т и п а с е р и и P d
7.1.3 Коды адресов коммуникационных модулей, подключенных к одной плате управ-
ления наружного блока, не должны повторяться.

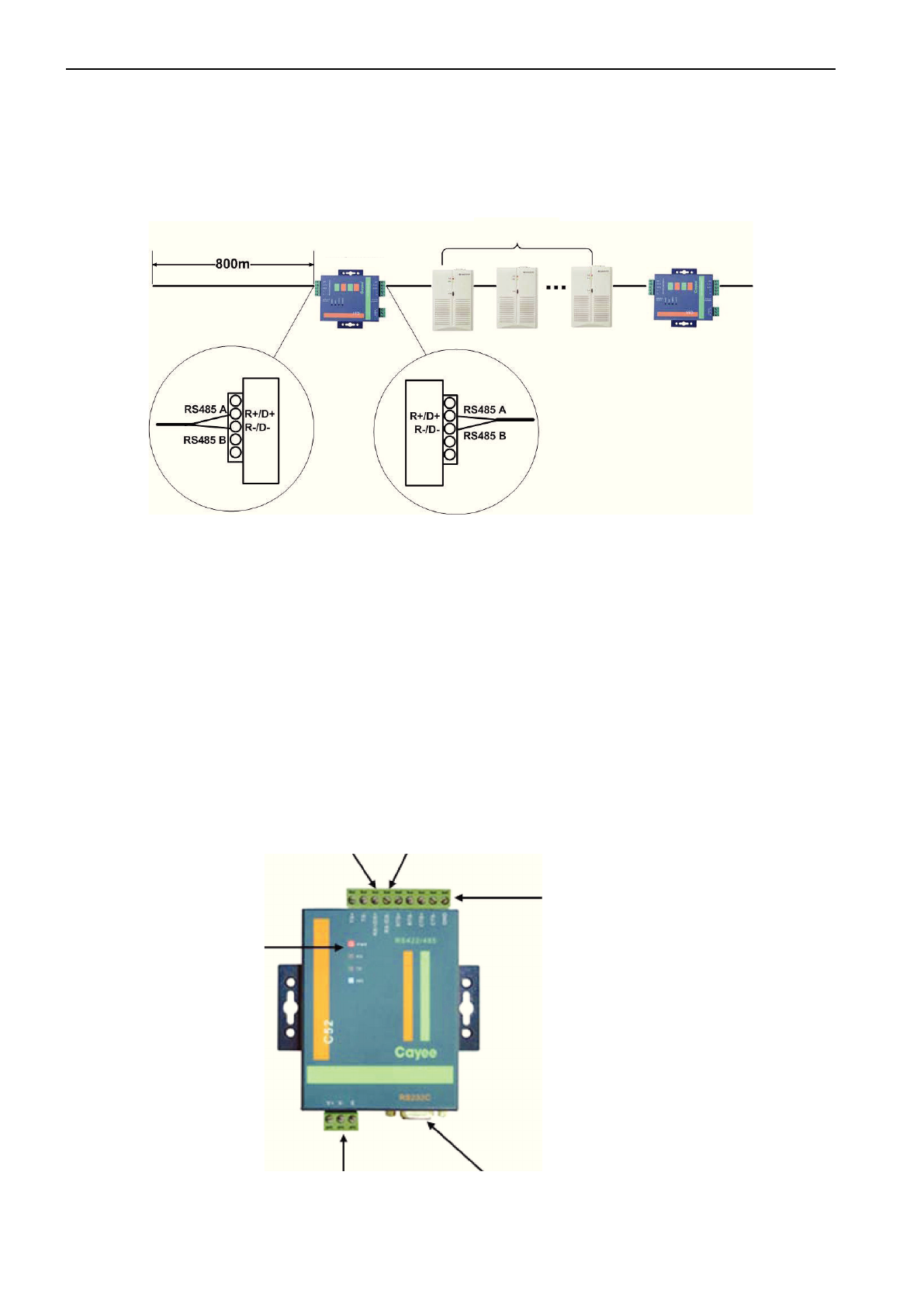

7.1.4 Через каждые 800 метров коммуникационной линии и через каждые 30 комму-
никационных модулей должен устанавливаться ретранслятор (усилитель сигнала) (рис.
7.2).
Ретранслятор
30 модулей
Ретранслятор
Рис. 7.2
7.1.5 Провод связи и силовой кабель должны быть разделены и находиться на рас-
стоянии не менее 15 см.
- Линия А и линия В 485 шины должны соответственно соотноситься с линией А и
линией В.
- Патч-корд (застежка патч-корда опущена)
7.2 Элементы управления
7.2.1 Преобразователь (конвертор) R232-R485 применяется при подключении систему
GMV к персональному компьютеру при управлении для преобразования сигнала R232/
R485 (рис.7.3)
RS485 A
RS485 B
Колодка подключения 485
Разъем DB9 для подключения к ПК (RS232)
Подключение электропитания
Индикатор работы
Рис. 7.3
