49
И н с т р у к ц и я п о э к с п л у а т а ц и и • М у л ь т и з о н а л ь н а я с и с т е м а и н в е р т о р н о г о т и п а с е р и и P d

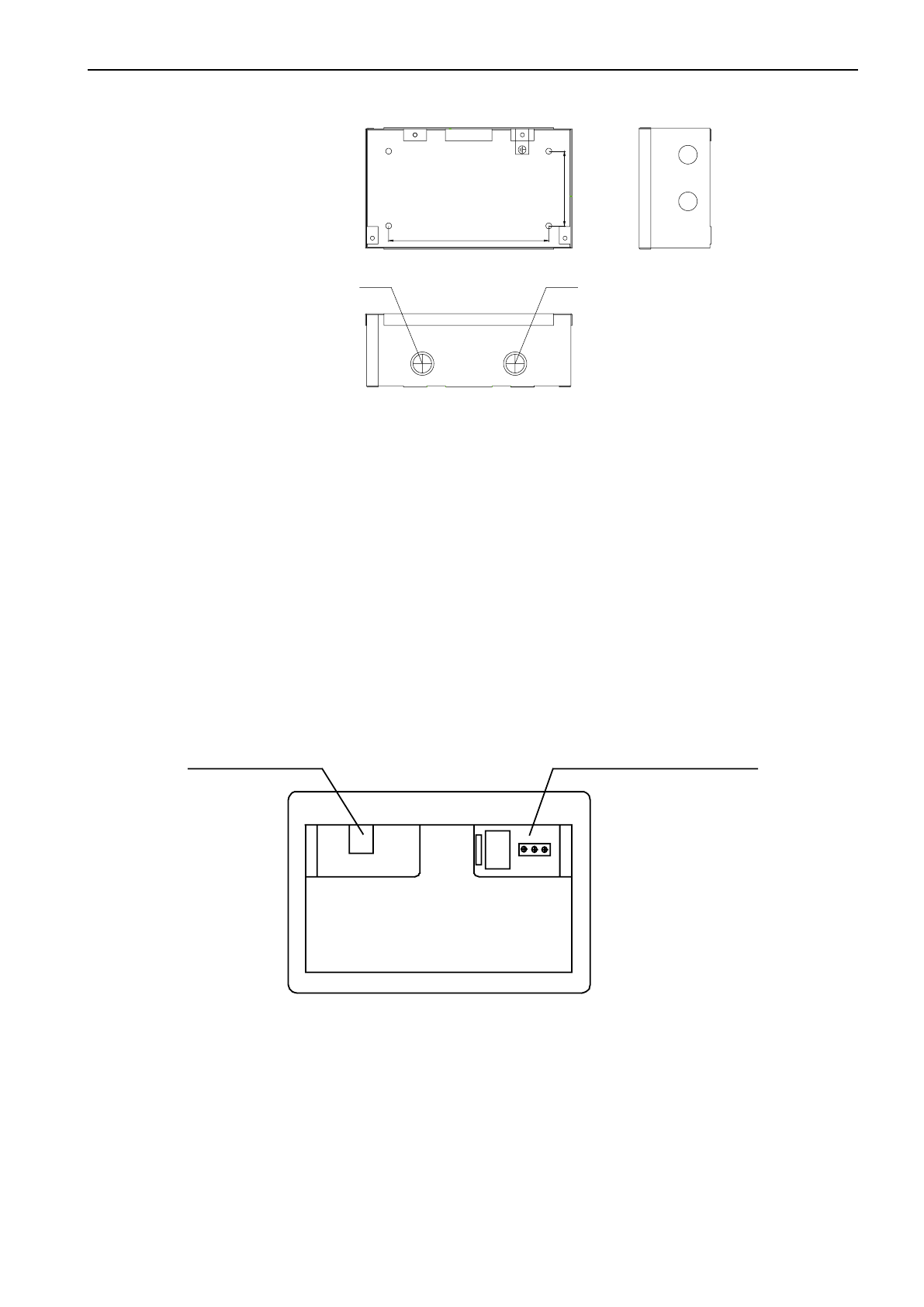

(5) Установите корпус электрической коробки на стене комнаты управления.
GND
Отверстие для провода
Отверстие для провода
Рис. 6.35
(6) Подключите силовой провод и провод связи
Протяните провод связи через отверстие для провода в корпусе электрической ко-
робки и подключите его в разъем. Протяните силовой провод через другое отверстие
в корпусе электрической коробки и подключите к контактной колодке платы пульта
управления как показано на нижнем рисунке. К клемме L подключите фазный провод,
к клемме N подключите нейтральный провод и провод заземления подключите к соот-
ветственно промаркированной клемме электрической коробки. Отверстие для провода
легко сделать согласно требуемым условиям.
Длина силового провода, подключаемого к контактной колодке должна быть в преде-
лах 1,5–2,2 метра.
Диапазон напряжения контактной колодки должен быть 220–240 В.Частота тока
50/60 Гц.
CN7
CN1
LNNC
Порт подключения
Силовая контактная колодка
Рис. 6.36
